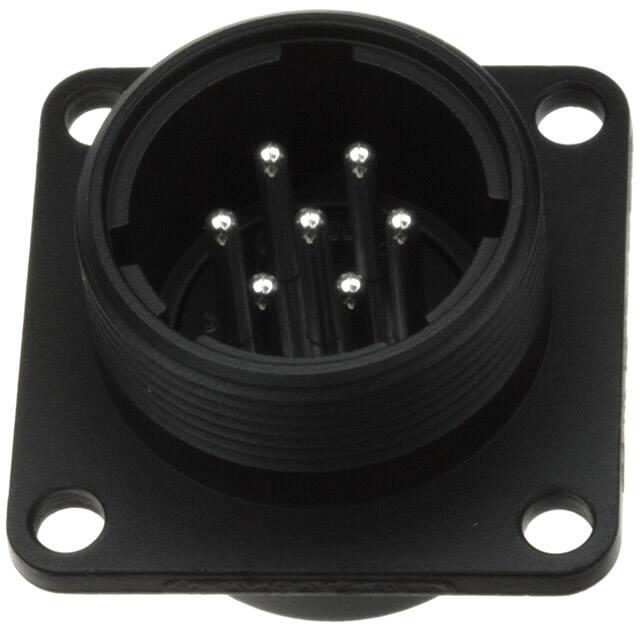

JR16WR-7P(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Male Pins,Receptacle,Threaded 焊盘 7pin Aluminum Alloy 10A 银 黑色 法兰安装,面板安装
供应商型号: HR1332-ND
供应商: Digi-Key
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 JR16WR-7P(71)

JR16WR-7P(71)概述

    JR-W系列防水圆形连接器技术手册

    1. 产品简介


    JR-W系列防水圆形连接器是HIROSE Electric Co., Ltd.推出的一款专为恶劣环境设计的高性能连接器。此系列产品广泛应用于工业自动化、汽车、船舶、铁路、电信、LED照明等多个领域,能够承受严苛的机械应力、电气负荷以及环境因素的影响。

    2. 技术参数


    | 参数 | 规格 |

    | 额定电流 | - 壳体大小13:3个接触点10A,5个接触点5A |
    - 壳体大小16:7个接触点10A,10个接触点5A |
    - 壳体大小21:10个接触点10A,16个接触点5A |
    - 壳体大小25:4个接触点30A,16个接触点10A,24个接触点5A |
    | 额定电压 | - 壳体大小13:3个接触点100VAC/140VDC,5个接触点同上 |
    - 壳体大小16:7个接触点100VAC/140VDC,10个接触点同上 |
    - 壳体大小21:10个接触点100VAC/140VDC,16个接触点同上 |
    - 壳体大小25:4个接触点300VAC/420VDC,16个接触点100VAC/140VDC,24个接触点同上 |
    | 操作温度范围 | -25°C到+85°C |
    | 存储温度范围 | -10°C到+60°C |

    3. 产品特点和优势


    - 防水性能:JR-W系列通过IP67和IP68认证,在接合状态下可长时间浸没于水下而不会渗水,具体表现为:
    - IP67:浸入1米深的水中30分钟;
    - IP68:浸入2米深的水中14天。
    - 抗腐蚀性:外层采用镀层处理,有效提高耐腐蚀性,适合在各种环境下使用。

    4. 应用案例和使用建议


    应用场景:
    - 工业自动化设备
    - 汽车及轨道交通系统
    - 船舶和海洋工程
    - LED照明和电信基础设施
    使用建议:
    - 请严格按照制造商提供的组装步骤进行安装,确保每个部件正确装配。
    - 在实际应用中,如发现设备暴露于灰尘多、气体浓度高(例如硫化氢气体)或者极端温湿度环境下时,需定期检查连接器以防止接触表面氧化。

    5. 兼容性和支持


    JR-W系列防水连接器的设计旨在确保与其他电子元件和设备的良好兼容性。制造商提供详尽的技术文档和支持服务,包括组装指南和故障排除手册,帮助客户解决任何技术问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器安装困难 | 确保所有零件正确且无损伤地组装。 |
    | 接触电阻值异常 | 重新焊接连接点,确认连接器内金属接触部分干净无氧化。 |
    | 连接器接触不良 | 检查接触针是否损坏或变形,必要时更换新件。 |

    7. 总结和推荐


    总体而言,JR-W系列防水连接器凭借其出色的防水防尘能力、优异的抗腐蚀性和卓越的操作性能,在众多应用场景中展现出色的表现。其独特的设计和可靠性使其成为各类工业和商业应用的理想选择。我们强烈推荐客户在面对需要可靠连接器的项目时优先考虑此产品。

JR16WR-7P(71)参数

参数
额定电流 10A
外壳材料 Aluminum Alloy
针脚数 7pin
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
颜色 黑色
端接 焊盘
安装方式 法兰安装,面板安装
应用等级 工业级,汽车级,电信级
零件状态 停产
包装方式 散装,袋装

JR16WR-7P(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。
