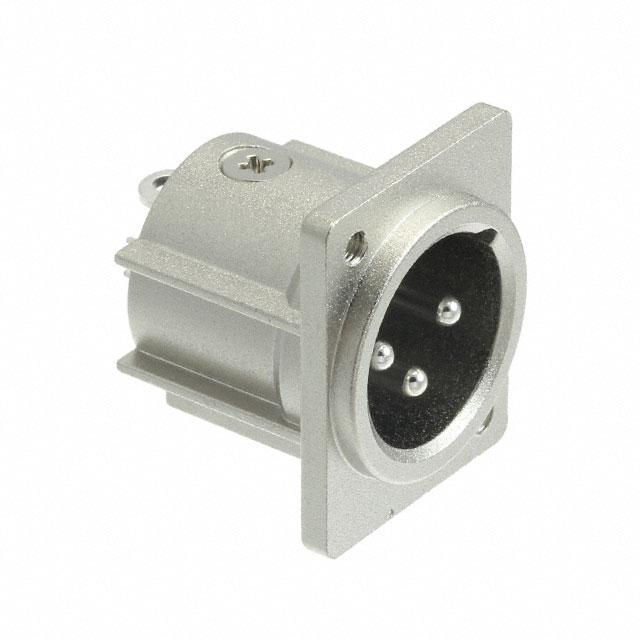

HA16RM-3P(76)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Male Pins,Push-Pull,Receptacle 焊盘 3pin Aluminum or Zinc Alloy 15A 银 银色 法兰安装,面板安装
供应商型号: CSJ-ST63693995
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 HA16RM-3P(76)

HA16RM-3P(76)概述

    # HA 系列圆形音频连接器技术手册

    产品简介


    HA 系列圆形连接器专为音频设备设计,以其独特的锁紧机制和附加接地功能成为市场上的佼佼者。产品提供四种不同的插座尺寸及两种电缆夹紧机构,可根据具体的设计需求选择合适的配置。这些连接器广泛应用于音频设备、汽车、消费电子等领域,是确保高可靠性的理想选择。

    技术参数


    基本规格
    - 接触点数:3、4 或 5
    - 额定电压:AC 130V,DC 180V
    - 额定电流:15A(3 和 4 接触点),5A(4 接触点),4A(5 接触点)
    - 工作温度范围:-25°C 至 +70°C
    - 存储温度范围:-10°C 至 +60°C
    性能参数
    - 接触电阻:3 和 4 接触点 ≤ 5 mΩ,5 接触点 ≤ 10 mΩ
    - 绝缘电阻:≥ 1,000 MΩ
    - 耐压测试:AC 1,400V 一分钟无闪络或击穿现象
    - 振动耐受性:在 10 至 55Hz 下连续振动 2 小时,无电连续中断超过 10 微秒
    - 冲击耐受性:加速度 490 m/s²,持续时间 11ms,无电连续中断超过 10 微秒
    - 连接循环次数:3 和 4 接触点 ≥ 1,000 次,5 接触点 ≥ 20 次
    - 温度循环稳定性:绝缘电阻 ≥ 1,000 MΩ
    - 湿度耐受性:高湿度条件下绝缘电阻 ≥ 10 MΩ,干燥条件下 ≥ 100 MΩ

    产品特点和优势


    1. 锁紧机制:确保稳定可靠的连接。
    2. 附加接地功能:有效防止外部噪声干扰。
    3. 多种型号可选:适应不同设计需求和安装空间。
    4. 高可靠性:适用于高要求的应用场景,如汽车电子。

    应用案例和使用建议


    应用案例
    HA 系列连接器广泛用于车载音响系统、专业音频设备和家庭影院系统。例如,在汽车音响中,这些连接器能够确保音频信号的稳定传输,同时抵御恶劣的车内环境。
    使用建议
    - 在高温环境下使用时,建议定期检查连接器的绝缘性能。
    - 为延长使用寿命,避免长时间暴露在潮湿环境中。

    兼容性和支持


    HA 系列连接器与市场上主流的音频设备兼容,且 Hirose Electric 提供全面的技术支持和售后服务,确保用户在使用过程中得到及时帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接器无法锁定 | 检查锁紧机制是否正确操作 |
    | 接触电阻异常 | 清洁接触点,确保无氧化层 |
    | 连接器过热 | 减少负载电流,确保良好散热 |

    总结和推荐


    综上所述,HA 系列圆形连接器凭借其卓越的性能、丰富的规格选项和可靠的应用表现,成为音频设备领域的理想选择。无论是在专业音频系统还是汽车电子中,这些连接器都能提供稳定的连接和卓越的性能。因此,我们强烈推荐此系列产品给需要高可靠性的用户。

HA16RM-3P(76)参数

参数
类型 Male Pins,Push-Pull,Receptacle
颜色 银色
端接 焊盘
额定电流 15A
外壳材料 Aluminum or Zinc Alloy
针脚数 3pin
触头镀层 - 配接
安装方式 法兰安装,面板安装
零件状态 最后售卖
包装方式 散装,袋装

HA16RM-3P(76)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HA16RM-3P(76)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC HA16RM-3P(76) HA16RM-3P(76)数据手册

HA16RM-3P(76)封装设计

查看详情并下载
Symbol
Footprint
3D Model
