HS16R-4(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Male Pins,Receptacle,Threaded 焊盘 4pin Copper Alloy 7A 镍 银色 法兰安装,面板安装
供应商型号: H122782-ND
供应商: Digi-Key
标准整包数: 10

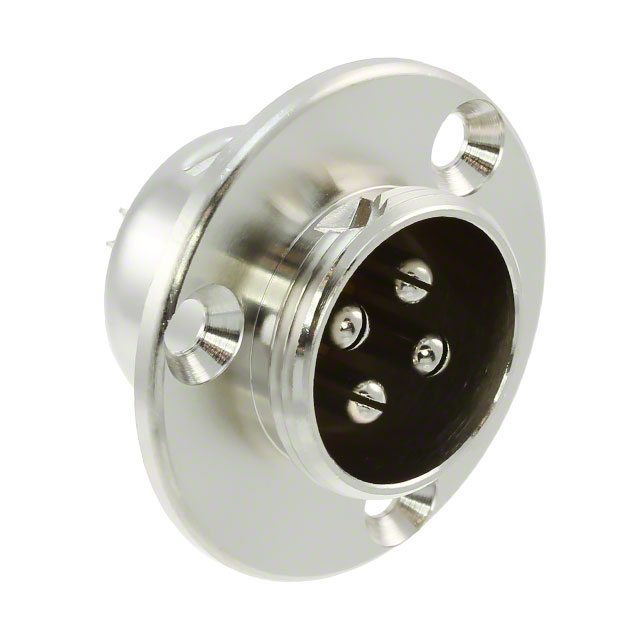

HIROSE ELECTRIC 圆形连接器 HS16R-4(71)

HS16R-4(71)概述

    HS系列金属壳圆形连接器技术手册

    1. 产品简介


    HS系列金属壳圆形连接器(简称“金属连接器”)是HIROSE公司生产的一种标准多引脚圆形连接器。由于其坚固耐用且构造简单,HS系列连接器在机械和电气稳定性方面表现优异,已被NTT和众多设备制造商采用为标准配件。HS系列连接器适用于多种工业领域,包括通信设备、自动化控制系统、汽车电子等。

    2. 技术参数


    | 参数 | 描述 |

    | 外壳尺寸 | 12mm, 14mm, 16mm, 21mm, 25mm, 28mm, 35mm |
    | 材质 | 外壳:铜合金镀镍
    绝缘体:合成树脂
    插针:黄铜镀镍
    插座:黄铜或磷青铜镀镍 |
    | 额定电流 | 最大7A到10A不等,具体取决于接触数量和外壳尺寸 |
    | 绝缘电阻 | 最小1000 MΩ |
    | 接触电阻 | 最大5 mΩ |
    | 耐压 | 交流1000V/分钟 |

    3. 产品特点和优势


    - 坚固耐用:外壳由铜合金制成,耐腐蚀,使用寿命长。
    - 稳定可靠:插针和插座采用镀镍处理,保证电接触良好。
    - 广泛的适用性:不同外壳尺寸和接触数量的选择满足不同应用需求。
    - 高机械强度:适用于各种恶劣环境下的连接任务。

    4. 应用案例和使用建议


    应用场景:广泛应用于工业控制、自动化设备、通信系统、汽车电子等领域。例如,在汽车仪表盘中,HS系列连接器可以用于信号传输,确保数据传输的稳定性和可靠性。
    使用建议:为了确保连接器的最佳性能,建议在安装时使用平头螺丝固定。同时,定期检查连接器的接触电阻和绝缘电阻,以确保电气性能的稳定。

    5. 兼容性和支持


    - 兼容性:HS系列连接器具有多种尺寸和接口,可以与多种设备和其他电子元件兼容。
    - 技术支持:HIROSE提供详尽的技术文档和在线支持,确保客户能够轻松获取所需的技术支持和维护服务。

    6. 常见问题与解决方案


    - 问题:接触电阻过高
    - 解决方法:检查接触面是否清洁,必要时进行清洁或重新插入连接器。
    - 问题:绝缘电阻降低
    - 解决方法:检查是否有物理损坏或污染,更换受损部件。
    - 问题:连接松动
    - 解决方法:重新紧固螺丝,并确认安装符合要求。

    7. 总结和推荐


    HS系列金属壳圆形连接器凭借其坚固耐用、稳定可靠的特性,在多种应用场景中表现出色。无论是工业控制还是汽车电子,该系列产品都能提供优异的电气性能和长久的使用寿命。综上所述,我们强烈推荐使用HS系列金属壳圆形连接器,以提升整体系统的稳定性和可靠性。

HS16R-4(71)参数

参数
额定电流 7A
外壳材料 Copper Alloy
针脚数 4pin
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
颜色 银色
端接 焊盘
安装方式 法兰安装,面板安装
零件状态 停产
包装方式 散装

HS16R-4(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HS16R-4(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC HS16R-4(71) HS16R-4(71)数据手册

HS16R-4(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 7.3462 ¥ 62.0751
库存: 0
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 0
直接购买
加入购物车
