GT17H-4P-2H(55)

产品分类: 插接式连接器
厂牌: HIROSE ELECTRIC
产品描述:
供应商型号: AV-A-HISGT17H4P2H55
供应商: Avnet
标准整包数: 400
HIROSE ELECTRIC 插接式连接器 GT17H-4P-2H(55)

GT17H-4P-2H(55)概述

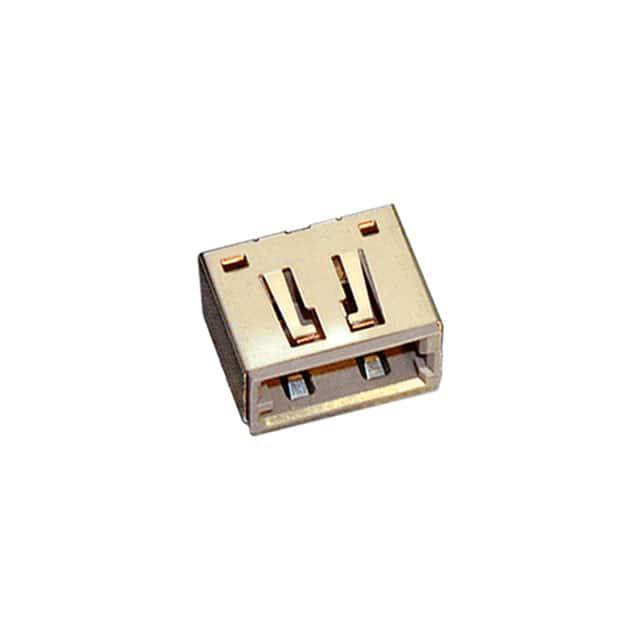

    GT17H/HN 系列高速数据传输屏蔽连接器

    产品简介


    GT17H/HN 系列是一种专为高速数据传输设计的屏蔽连接器,具备强大的汽车锁功能。它分为单排和双排两种型号(GT17H 和 GT17HN),适用于车载数据通信和其他需要高可靠性连接的应用场合。

    技术参数


    - 额定电流:1A
    - 额定电压:250V AC
    - 工作温度范围:-40°C 至 +105°C
    - 接触电阻:
    - 信号端子:最大 30mΩ(测量时电流为1A直流)
    - 外壳端子:最大 60mΩ(测量时电流为1A直流)
    - 绝缘电阻:最小 100MΩ(测量时电压为500V直流)
    - 耐压强度:无击穿(650V交流,持续1分钟)
    - 插拔耐久性:
    - 信号端子:最大 60mΩ(30次插入/拔出)
    - 外壳端子:最大 120mΩ(30次插入/拔出)

    产品特点和优势


    - 低轮廓设计:节省空间,适用于紧凑的电路板布局。
    - 高速数据传输:支持高达1Gbps的数据传输速率,并具有增强的电磁干扰防护。
    - 耐用的锁设计:确保连接可靠,防止意外断开。
    - 符合严格的汽车测试标准:适应广泛的汽车应用。

    应用案例和使用建议


    - 应用案例:适用于车载导航系统、仪表盘、音响系统等需要高速数据传输的场合。
    - 使用建议:在安装过程中,应注意连接器的锁定机制,确保正确的插拔方向以避免损坏连接器。在选择连接器型号时,根据具体应用的需求选择合适的端子数量和键位颜色。

    兼容性和支持


    - 兼容性:支持USB2.0、IEEE1394、LVDS和GVIF等协议,与多种设备兼容。
    - 支持和服务:HIROSE提供详尽的技术文档和客户支持,以确保用户能够正确安装和使用产品。

    常见问题与解决方案


    - 问题:连接器接触不良。
    - 解决方案:检查连接器的插针是否干净且正确安装。
    - 问题:插拔过程中出现卡顿。
    - 解决方案:确认连接器锁扣是否正常工作,必要时可更换新的连接器。

    总结和推荐


    GT17H/HN 系列连接器凭借其紧凑的设计、高速的数据传输能力和可靠的锁设计,在车载数据通信应用中表现出色。其优越的电气特性和坚固的机械结构使其成为市场上颇具竞争力的产品。强烈推荐在需要高速、可靠数据连接的场合使用此产品。
    如需进一步了解该产品的详细信息,请访问 Hirose 的官方网站: https://www.hirose.com/en/product/series/GT17HHN

GT17H-4P-2H(55)参数

参数
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

GT17H-4P-2H(55)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

GT17H-4P-2H(55)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 插接式连接器 HIROSE ELECTRIC GT17H-4P-2H(55) GT17H-4P-2H(55)数据手册

GT17H-4P-2H(55)封装设计

查看详情并下载
Symbol
Footprint
3D Model
