JR16RK-10S

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 圆形连接器插座, JR系列, 10芯, 面板安装, 焊接
供应商型号: CSJ-ST49318620
供应商: 海外现货
标准整包数: 1

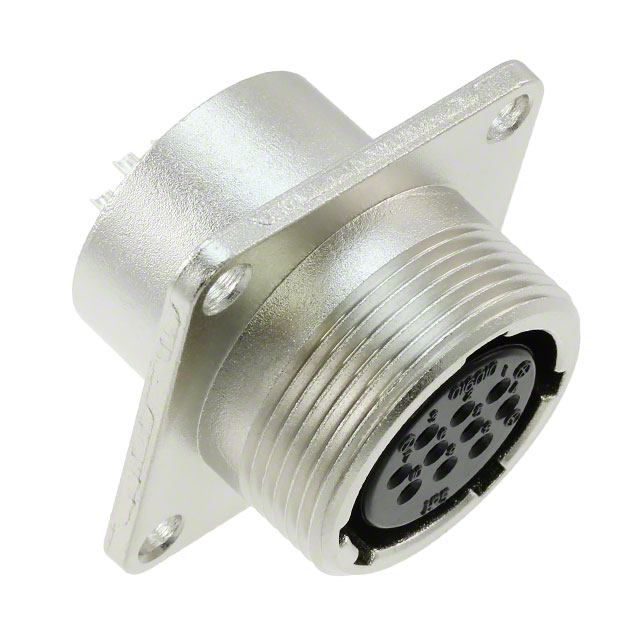

HIROSE ELECTRIC 圆形连接器 JR16RK-10S

JR16RK-10S概述

    JR系列圆形连接器的技术手册

    1. 产品简介


    JR系列圆形连接器符合日本工业标准(JIS)C 5432《家用电器用圆形连接器》的要求。该系列连接器广泛应用于汽车、家电、通讯和工业控制等领域,提供稳定可靠的电连接解决方案。

    2. 技术参数


    JR系列圆形连接器的主要技术参数如下:
    - 额定电流:
    - 壳体尺寸13:3个触点,10A;5个触点,5A
    - 壳体尺寸16:7个触点,10A;10、14个触点,5A
    - 壳体尺寸21:10个触点,10A;16个触点,5A(压接型:3A);26个触点,10A(仅A、B:10A)
    - 壳体尺寸25:4个触点,30A;5、16个触点,10A;24个触点,5A(压接型:3A)

    - 额定电压:
    - 壳体尺寸13:3、5个触点,AC250V、DC350V
    - 壳体尺寸16:7、10、14个触点,AC250V、DC350V
    - 壳体尺寸21:10、16、26个触点,AC1000V、DC1400V;AC250V、DC350V
    - 壳体尺寸25:4、5个触点,AC3000V、AC1000V;DC1400V、DC350V

    - 操作温度范围:-25°C至+85°C
    - 储存温度范围:-10°C至+60°C

    3. 产品特点和优势


    - 高可靠性:符合JIS C 5432标准,具有优良的电性能和机械性能。
    - 宽温度范围:能够在极端环境下正常工作,适用于各种恶劣条件。
    - 多样化配置:提供多种壳体尺寸和触点数量选择,以满足不同应用需求。
    - 高电气性能:接触电阻低、绝缘电阻高,确保稳定可靠的电连接。
    - 抗振动和冲击:具备优异的抗震和抗冲击性能,保证长时间可靠使用。

    4. 应用案例和使用建议


    - 汽车应用:用于汽车电子系统中的电源和信号传输,要求高可靠性。
    - 家电应用:用于家用电器如洗衣机、冰箱等的电连接。
    - 工业控制应用:用于工厂自动化系统的信号和电源传输。
    使用建议:
    - 在高温、潮湿或多尘环境中使用时,建议定期检查和维护。
    - 使用前应确认电缆线径与接触直径匹配,以避免接触不良。
    - 定期进行清洁和保养,以延长使用寿命。

    5. 兼容性和支持


    - JR系列圆形连接器与标准电缆和插头兼容,可广泛应用于不同场合。
    - 厂商提供技术支持和售后服务,帮助客户解决安装和使用过程中遇到的问题。

    6. 常见问题与解决方案


    - Q: 如何处理连接器表面的腐蚀?
    - A: 确保存放环境无硫化物气体污染,保持清洁干燥。若出现腐蚀现象,可用专用清洁剂擦拭后涂抹防锈剂。
    - Q: 连接器接触电阻过大如何解决?
    - A: 检查触点是否松动或磨损,如有必要更换新触点或清洁触点表面。

    7. 总结和推荐


    JR系列圆形连接器以其高可靠性、多样化的配置和广泛的适用性,在各类应用场景中表现出色。建议在需要高可靠性的应用场景中优先考虑使用本系列产品。

JR16RK-10S参数

参数
触头镀层 - 配接
类型 Female Sockets,Receptacle,Threaded
颜色 银色
端接 焊盘
额定电流 5A
外壳材料 Aluminum Alloy
针脚数 10pin
安装方式 法兰安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

JR16RK-10S厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR16RK-10S数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR16RK-10S JR16RK-10S数据手册

JR16RK-10S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.4206 ¥ 79.7925
库存: 47
起订量: 6 增量: 1
交货地:
最小起订量为:1
合计: ¥ 79.79
