HR10A-13R-20P(73)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Male Pins,Push-Pull,Receptacle 焊盘 20pin Zinc Alloy 2A 银 银色 隔板安装,面板安装
供应商型号: CSJ-ST63693968
供应商: 海外现货
标准整包数: 1

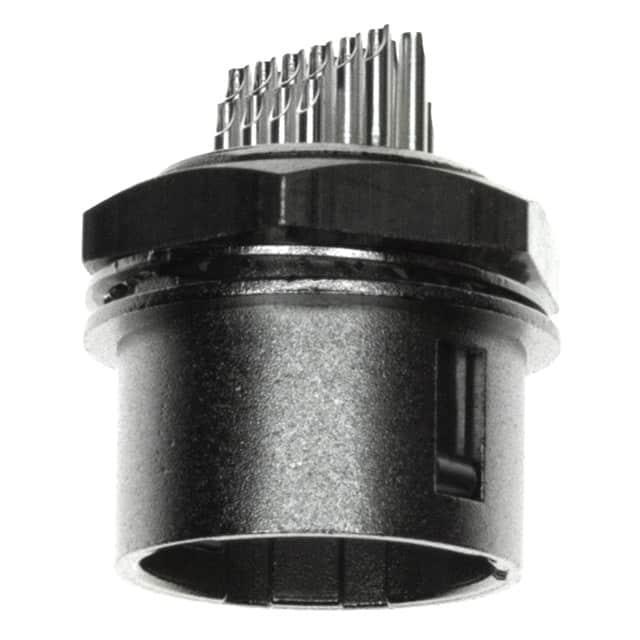

HIROSE ELECTRIC 圆形连接器 HR10A-13R-20P(73)

HR10A-13R-20P(73)概述

    HR10 Series Push-Pull Connectors

    1. 产品简介


    HR10系列推拉式连接器是一种微小型推拉式连接器,适用于各种需要高可靠性的小型电子设备。这些连接器以最小化尺寸、高密度和易操作性为设计目标,尤其适合便携式电子设备。HR10系列连接器重量轻,确保高可靠性和耐用性,同时提供简单的推拉操作方式。

    2. 技术参数


    - 材料
    - 壳体:锌合金和黄铜,表面镀镍
    - 绝缘材料:聚酰胺/聚对苯二甲酸丁二醇酯(蓝色或黑色)
    - 插针:黄铜/青铜,表面镀银或镀金
    - 带插座插针:铍青铜,表面镀银或镀金
    - 订购信息
    - 型号格式:HR10 A−7P−4P(73)
    - 位置1:系列名称(HR10系列)
    - 位置2:型号(A:低成本型号,G:屏蔽,E:内置电容,B:同轴终端,D:禁止连接套旋转)
    - 位置3:壳体尺寸(公头配对部分直径)
    - 典型规格
    | HRS编号 | 零件号 | 触点数 | A (mm) | ØB (mm) | ØC (mm) | D (mm) | E (mm) | 重量 (g) |
    |
    | 110-0021-6-73 | HR10-7P-4P(73) | 4 | 28.5 | 11 | 7 | 5.2 | 8g |
    | 110-0031-0-73 | HR10-7R-4S(73) | 4 | 14 | 11 | 8.85 | M8×0.5 | 10 | 3.5g |

    3. 产品特点和优势


    - 紧凑设计:HR10系列是目前最紧凑的微型连接器之一,外观如香烟盒般纤细,适用于空间受限的应用。
    - 易用性:推拉耦合机制简单快捷,盲插也无需精准定位。
    - 防误接:五键系统只允许一种耦合方式,盲插时也能轻松对位。
    - 防护设计:避免盲插时接触针受损。
    - 高密度安装:节省空间的设计使多接线方便进行。
    - 简易接线和安装:无需螺丝固定,简化了布线和安装过程。
    - 简约美观:哑光处理的连接器提升设备外观。

    4. 应用案例和使用建议


    - 应用实例:HR10系列广泛应用于移动电子设备和其他小型电子设备中,尤其是在高可靠性需求较高的场合。
    - 使用建议:对于高可靠性要求的应用,建议使用HR10A系列以获得更佳的耐久性和保护性能。盲插连接时,应确保电缆预处理步骤正确执行,以避免接触针损坏。

    5. 兼容性和支持


    - 兼容性:HR10系列兼容多种电缆类型和连接器,具体适用范围可参阅手册。
    - 支持:制造商提供详细的技术文档和工程图纸,支持现场维护和售后支持。

    6. 常见问题与解决方案


    - 问题1:盲插时插针损坏
    - 解决方案:确保使用正确的连接顺序,并预处理电缆以避免插针损伤。

    - 问题2:无法实现密封防水
    - 解决方案:确保使用指定型号的防水型连接器,并按照手册指导正确填充树脂。

    7. 总结和推荐


    HR10系列推拉式连接器以其紧凑设计、高可靠性、易用性等优势,在小型电子设备领域表现优异。特别推荐用于便携式和便携设备,因其卓越的外观和可靠性。整体而言,HR10系列连接器是一款性价比高且适应性强的产品,值得推荐使用。

HR10A-13R-20P(73)参数

参数
类型 Male Pins,Push-Pull,Receptacle
颜色 银色
端接 焊盘
额定电流 2A
外壳材料 Zinc Alloy
针脚数 20pin
触头镀层 - 配接
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 散装,袋装

HR10A-13R-20P(73)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HR10A-13R-20P(73)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC HR10A-13R-20P(73) HR10A-13R-20P(73)数据手册

HR10A-13R-20P(73)封装设计

查看详情并下载
Symbol
Footprint
3D Model
