JR13PK-3P(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Male Pins,Plug,Threaded 焊盘 3pin Aluminum Alloy 10A 银 银色 导线安装,自由悬挂,通孔安装
供应商型号: CSJ-ST60769041
供应商: 海外现货
标准整包数: 1

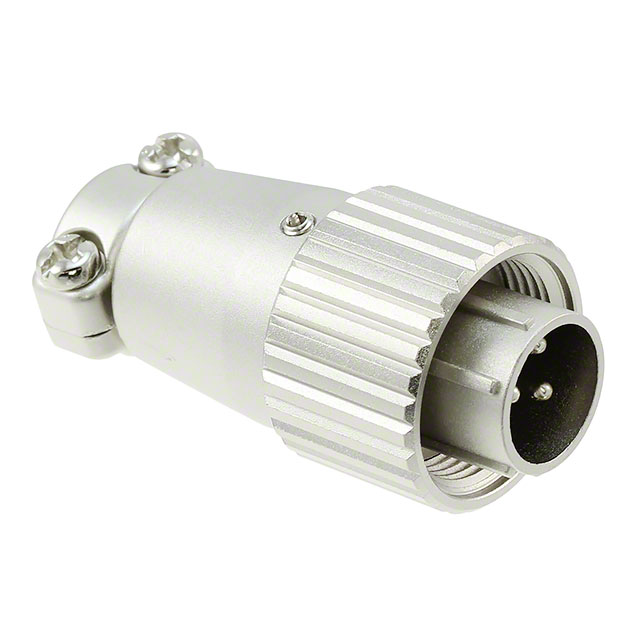

HIROSE ELECTRIC 圆形连接器 JR13PK-3P(71)

JR13PK-3P(71)概述

    # JR系列圆形连接器技术手册

    产品简介


    JR系列圆形连接器符合日本工业标准JIS C 5432 "家用电器用圆形连接器"。该系列产品适用于多种应用场合,如汽车、工业自动化、通信设备等。连接器设计紧凑,适用于需要高可靠性的环境。

    技术参数


    JR系列连接器的主要技术规格如下:
    - 电流额定值
    - 壳体尺寸13:3个触点,10A
    - 壳体尺寸16:7个触点,10A;10、14个触点,5A
    - 壳体尺寸21:10个触点,10A;16个触点,5A(压接类型:3A);26个触点,10A(仅A和B号触点)
    - 壳体尺寸25:4个触点,30A;5、16个触点,10A;24个触点,5A(压接类型:3A)
    - 电压额定值
    - 壳体尺寸13:3个触点、5个触点,交流250V、直流350V
    - 壳体尺寸16:7个触点、10个触点、14个触点,交流250V、直流350V
    - 壳体尺寸21:10个触点、16个触点、26个触点,交流1000V、直流1400V
    - 壳体尺寸25:4个触点、5个触点,交流250V、直流350V
    - 工作温度范围
    - 操作温度:-25°C到+85°C
    - 存储温度:-10°C到+60°C

    产品特点和优势


    JR系列连接器具有以下独特功能和优势:
    - 高可靠性:通过振动和冲击测试,确保连接器在恶劣环境下也能保持电气连续性。
    - 抗湿性:具有出色的抗湿性能,在高湿度环境中依然能够保持稳定的绝缘电阻。
    - 广泛适用性:适用于各种标准的壳体尺寸和触点数量,满足不同应用场景的需求。
    - 便捷安装:提供多种安装方式,包括螺纹锁紧和卡口锁紧,方便快速安装。

    应用案例和使用建议


    应用案例
    JR系列连接器广泛应用于汽车、工业自动化和通信设备等领域。例如,在汽车中用于连接电池、传感器和其他关键部件,确保电气系统的稳定运行。
    使用建议
    - 在选择触点时,根据所需电流和电压确定合适的触点数量和壳体尺寸。
    - 在安装前,检查连接器是否有损坏或磨损,确保连接器表面干净无污物。
    - 在极端环境下使用时,需定期检查连接器的性能,确保其可靠性和稳定性。

    兼容性和支持


    - 兼容性:JR系列连接器与其他符合JIS C 5432标准的连接器兼容。
    - 支持和服务:制造商提供了详细的安装指南和技术支持服务,客户可随时联系公司代表获取进一步信息。

    常见问题与解决方案


    - 问题1:连接器接触不良
    - 解决方法:检查触点是否有污物或磨损,必要时更换新的连接器。
    - 问题2:绝缘电阻下降
    - 解决方法:确认使用环境是否符合要求,避免在恶劣环境下长时间存储或使用。
    - 问题3:接触电阻增加
    - 解决方法:检查安装过程中是否遵循正确的安装步骤,确保连接器正确安装。

    总结和推荐


    综上所述,JR系列圆形连接器是一款性能稳定、用途广泛的高可靠性连接器。它具有优良的电气特性和机械特性,能够在多种恶劣环境中保持稳定的电气连接。因此,我们强烈推荐JR系列连接器用于需要高可靠性的应用场景。

JR13PK-3P(71)参数

参数
额定电流 10A
外壳材料 Aluminum Alloy
针脚数 3pin
触头镀层 - 配接
类型 Male Pins,Plug,Threaded
颜色 银色
端接 焊盘
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装
