FX2BM-40SA-1.27R

厂牌: HIROSE ELECTRIC
产品描述: Receptacle 2 40pin 金 导线安装,自由悬挂,通孔安装
供应商型号: FX2BM-40SA-1.27R
供应商: 云汉优选
标准整包数: 60
HIROSE ELECTRIC D-Sub/D形连接器 - 并口 FX2BM-40SA-1.27R

FX2BM-40SA-1.27R概述


    产品简介

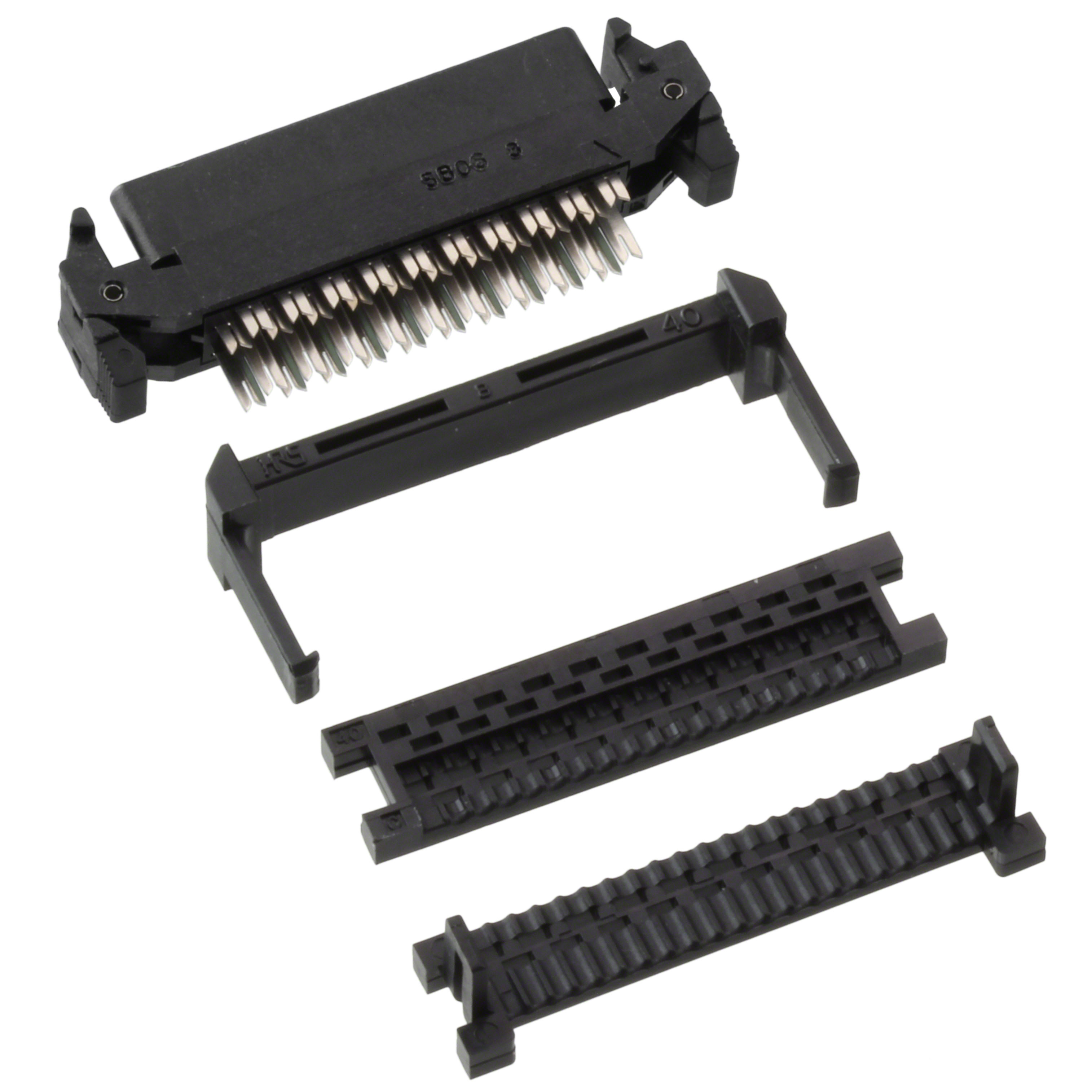

    产品名称:FX2系列 1.27mm间距多功能两件式连接器
    产品类型: 连接器
    主要功能: 该连接器提供多种连接方式,包括通过孔型、表面贴装(SMT)型、垂直型、电缆连接型等。它具备灵活的插拔操作和可靠的堆叠连接机制,适用于各种工业和消费电子产品中。
    应用领域: 计算机、外围设备、各类机器等。

    技术参数


    电流规格: 0.5A
    工作温度范围: -55°C到+85°C
    储存温度范围: -10°C到+60°C
    电压规格: 125V AC
    湿度范围: 工作时40%到80%,存储时40%到70%
    电气性能:
    - 绝缘电阻:最小值为1000MΩ@250V DC
    - 耐压:无闪络或绝缘击穿,300V AC/1分钟
    - 接触电阻:最大值为45mΩ@100mA
    - 振动测试:无1μs以上电气断开,频率范围10到55Hz,单振幅0.75mm,3个方向各2小时
    - 温度循环测试:接触电阻最大55mΩ,绝缘电阻最小100MΩ,-55°C到+15°C到+35°C再到-55°C循环5次
    - 耐久性测试:接触电阻最大55mΩ,500次插拔循环

    产品特点和优势


    1. 多功能性: 可以通过不同的连接方式(如板对板、板对电缆、垂直和水平连接)来适应各种需求。
    2. 易用性: 采用独特的单手操作设计,确保简单快速地插入和拔出。
    3. 抗误插入设计: 预防误插入的设计提高了连接器的安全性和可靠性。
    4. 锁紧机制: 内置锁紧系统确保完整锁紧和弹出动作。
    5. 材料质量: 使用高强度材料,如磷青铜,确保长期耐用性。

    应用案例和使用建议


    应用场景: 用于计算机、外围设备和其他机器设备中的连接需求。
    使用建议:
    1. 选择适合的清洁类型,例如非清洗类型(FX2C-, FX2B-)或清洗类型(FX2CA-, FX2BA-),具体取决于您的焊接过程。
    2. 对于带锁电缆类型,在施加振动或冲击载荷时,请务必使用电缆夹。
    3. 在安装过程中,请确保正确对准连接器,避免造成损坏。
    4. 根据具体情况设定公差间隙,例如锁定电缆类型设置在1mm以内。

    兼容性和支持


    兼容性: 该产品与同一系列的其他部件具有良好的兼容性,可以方便地进行混合使用。
    厂商支持: HIROSE公司提供详细的连接器手册和技术支持,以帮助用户更好地理解和使用这些连接器。

    常见问题与解决方案


    1. 问题:连接不稳定或接触不良
    - 解决方案:检查接触电阻是否在规格范围内,确保正确的插拔操作。
    2. 问题:锁紧机制失效
    - 解决方案:确保锁紧杠杆完全闭合,且无损伤或卡顿现象。
    3. 问题:耐温性不足
    - 解决方案:根据环境温度选择合适的连接器类型,并确保符合耐温要求。

    总结和推荐


    总结: FX2系列1.27mm间距多功能两件式连接器凭借其多功能性、易用性和高可靠性,在多种应用场景中表现出色。适合用于需要高稳定性和耐用性的设备中。
    推荐: 强烈推荐使用FX2系列连接器,特别是在需要高可靠性和多功能性的环境中。无论是作为独立组件还是与其他HIROSE产品配合使用,都能确保出色的表现和长久的使用寿命。

FX2BM-40SA-1.27R参数

参数
类型 Receptacle
端接 -
排数 2
触头镀层
针脚数 40pin
触头镀层厚度 -
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

FX2BM-40SA-1.27R厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX2BM-40SA-1.27R数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC D-Sub/D形连接器 - 并口 HIROSE ELECTRIC FX2BM-40SA-1.27R FX2BM-40SA-1.27R数据手册

FX2BM-40SA-1.27R封装设计

查看详情并下载
Symbol
Footprint
3D Model
