JR16PK-7S(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 圆形连接器插头, JR系列, 7芯, 电缆安装, 焊接
供应商型号: CSJ-ST50359960
供应商: 海外现货
标准整包数: 1

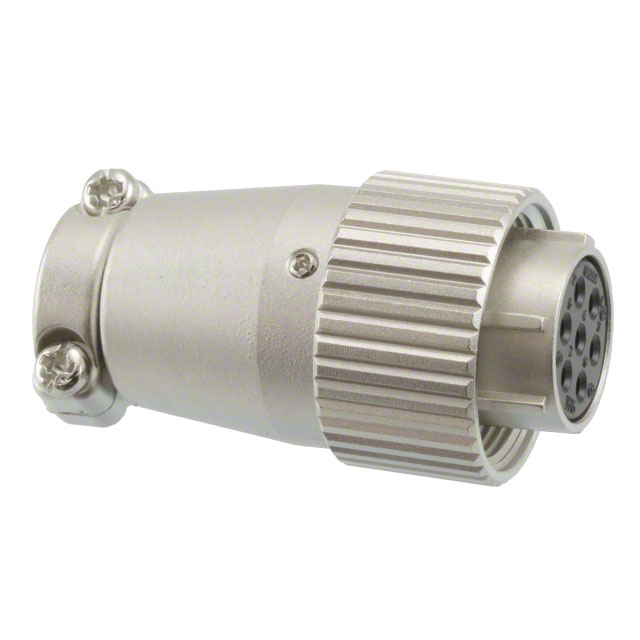

HIROSE ELECTRIC 圆形连接器 JR16PK-7S(71)

JR16PK-7S(71)概述

    JR 系列圆形连接器 —— 符合 JIS C 5432 标准

    产品简介


    JR 系列圆形连接器是专门为家用电器设计的产品,符合 JIS C 5432 "家用电器圆形连接器" 标准。该系列连接器在电气性能、机械性能及环境适应性方面具有卓越表现,广泛应用于汽车、家电、工业自动化等领域。

    技术参数


    - 额定电流
    - 壳体尺寸 13: 3 接触点,10A
    - 壳体尺寸 16: 7 接触点,10A
    - 壳体尺寸 21: 10 接触点,10A
    - 壳体尺寸 25: 4 接触点,30A
    - 额定电压
    - 壳体尺寸 13: 3, 5 接触点,AC250V, DC350V
    - 壳体尺寸 16: 7, 10, 14 接触点,AC250V, DC350V
    - 壳体尺寸 21: 10, 16, 26 接触点,AC1000V, DC1400V
    - 壳体尺寸 25: 4, 5, 16, 24 接触点,AC1000V, DC1400V
    - 工作温度范围: -25°C 到 +85°C
    - 存储温度范围: -10°C 到 +60°C
    - 接触电阻: ≤5mΩ
    - 绝缘电阻: ≥1,000MΩ
    - 耐压测试: AC 1,000V 或 3,000V,持续 1 分钟
    - 振动测试: 无电连续性断开 ≥10µs, 10到55Hz 每个方向振动 2小时
    - 冲击测试: 无电连续性断开 ≥10µs, 加速度 490m/s², 持续时间 11ms, 每个轴向振动 3次
    - 温循测试: 绝缘电阻 ≥1,000MΩ, 温度循环5周期
    - 防潮测试: 绝缘电阻 ≥100MΩ (湿),≥5,000MΩ (干)

    产品特点和优势


    JR 系列圆形连接器具有以下特点:
    - 高可靠性:通过严格测试,确保在极端条件下的稳定性和耐用性。
    - 多样化的型号选择:适用于不同应用需求,包括各种壳体尺寸和接触点数量。
    - 抗腐蚀:采用银镀层铜合金,减少硫化气体的影响。
    - 高连接稳定性:确保低接触电阻和良好的电气性能。

    应用案例和使用建议


    JR 系列连接器可广泛应用于汽车、家电和工业设备等领域。例如,在汽车制造中,这些连接器可以用于连接各种传感器和控制单元。为了确保最佳性能,建议在使用前检查接触电阻和绝缘电阻。此外,在高湿度或温度波动大的环境中使用时,应定期进行维护。

    兼容性和支持


    JR 系列连接器与其他同类标准连接器具有良好的兼容性,适用于多种设备。HIROSE 公司提供了详尽的技术支持和维护服务,以确保客户能够充分利用这些连接器的优势。

    常见问题与解决方案


    1. 接触电阻过高
    - 解决方案:检查连接器的清洁度和紧固程度,必要时重新焊接。
    2. 耐压测试失败
    - 解决方案:确保连接器安装正确且固定良好,重新进行耐压测试。
    3. 振动测试不合格
    - 解决方案:检查连接器及其相关部件是否有损坏,重新装配并测试。

    总结和推荐


    JR 系列圆形连接器凭借其卓越的电气性能和机械性能,在各种应用场景中表现出色。无论是汽车制造还是家电生产,它都是一个可靠的选择。强烈推荐使用 JR 系列连接器,尤其是在对可靠性和稳定性有高要求的应用场景中。

JR16PK-7S(71)参数

参数
颜色 银色
端接 焊盘
额定电流 10A
外壳材料 Aluminum Alloy
针脚数 7pin
触头镀层 - 配接
类型 Female Sockets,Plug,Threaded
安装方式 导线安装,自由悬挂,通孔安装
零件状态 最后售卖
包装方式 散装,袋装

JR16PK-7S(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR16PK-7S(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR16PK-7S(71) JR16PK-7S(71)数据手册

JR16PK-7S(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.99 ¥ 101.5549
库存: 192
起订量: 5 增量: 1
交货地:
最小起订量为:1
合计: ¥ 101.55
