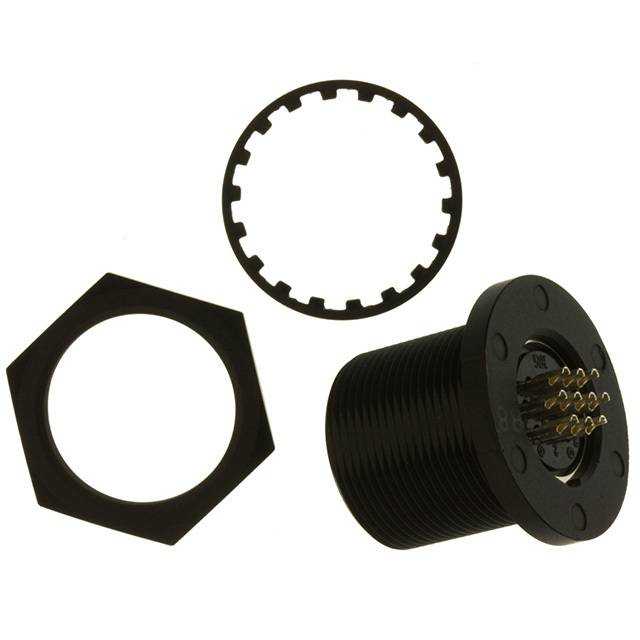

JR16WRA-10P(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Male Pins,Receptacle,Threaded 焊盘 10pin Aluminum Alloy 5A 银 黑色 隔板安装,面板安装
供应商型号: CSJ-ST17699438
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 JR16WRA-10P(71)

JR16WRA-10P(71)概述


    产品简介


    JR-W系列防水圆形连接器 是一种坚固耐用的防水连接器系列,适用于需要高度可靠性的各种环境。这些连接器具备IP67和IP68防护等级,在连接状态下能有效防止水分侵入,确保电气设备的稳定运行。其广泛应用于汽车、工业自动化、航空航天等领域,满足不同行业对于防水连接的需求。

    技术参数


    - 电流额定值
    - 壳体大小:13
    - 接触点数量:3 - 10A
    - 接触点数量:5 - 5A
    - 壳体大小:16
    - 接触点数量:7 - 10A
    - 接触点数量:10 - 5A
    - 壳体大小:21
    - 接触点数量:10 - 10A
    - 接触点数量:16 - 5A
    - 壳体大小:25
    - 接触点数量:4 - 30A
    - 接触点数量:16 - 10A
    - 接触点数量:24 - 5A
    - 电压额定值
    - 壳体大小:13
    - 接触点数量:3 - 100V AC/140V DC
    - 接触点数量:5 - 100V AC/140V DC
    - 壳体大小:16
    - 接触点数量:7 - 100V AC/140V DC
    - 接触点数量:10 - 100V AC/140V DC
    - 壳体大小:21
    - 接触点数量:10 - 100V AC/140V DC
    - 接触点数量:16 - 100V AC/140V DC
    - 壳体大小:25
    - 接触点数量:4 - 300V AC/420V DC
    - 接触点数量:16 - 100V AC/140V DC
    - 接触点数量:24 - 100V AC/140V DC
    - 工作温度范围
    - 操作温度范围:-25°C至+85°C
    - 存储温度范围:-10°C至+60°C

    产品特点和优势


    - 防水性能
    - IP67:可在水下1米深处浸泡30分钟
    - IP68:可在水下2米深处连续浸泡14天
    - 抗腐蚀性
    - 外壳镀层提高了耐腐蚀性,适用于多种环境

    应用案例和使用建议


    应用案例:
    这些连接器广泛用于汽车、工业自动化设备以及航空航天系统中。例如,在工业自动化设备中,JR-W系列可以用于控制电路板之间的连接,确保即使在潮湿环境中也能正常工作。
    使用建议:
    在安装连接器时,需严格按照手册中的步骤进行。特别注意电缆的选择和连接,确保合适的电缆直径以避免损坏。使用合适的工具进行压接或焊接操作,以保证良好的电气接触。

    兼容性和支持


    JR-W系列防水圆形连接器提供标准型和简易型电缆夹具选择。为了确保最佳效果,强烈建议在正式使用前验证电缆组件的适用性。此外,如果对产品的可靠性有更高的要求(如在汽车应用中),建议联系公司代表获取更多技术支持。

    常见问题与解决方案


    - Q: 如何防止电缆旋转?
    - A: 使用锁紧剂(如Loctite)并适当调整夹具扭矩,以确保电缆稳固不动。
    - Q: 如何确保连接器不会因为振动而产生电断开?
    - A: 在安装过程中应用足够的夹紧力,以防止振动导致电气中断。

    总结和推荐


    总体而言,JR-W系列防水圆形连接器凭借其卓越的防水、防尘和耐腐蚀性能,在严苛环境中展现出色的可靠性。它们适用于各种工业领域,尤其是需要高可靠性连接的应用。强烈推荐使用该系列产品,特别是在那些对外部环境条件有严格要求的场合。通过遵循正确的安装和维护指南,可以最大限度地发挥其功能和优势。

JR16WRA-10P(71)参数

参数
类型 Male Pins,Receptacle,Threaded
颜色 黑色
端接 焊盘
额定电流 5A
外壳材料 Aluminum Alloy
针脚数 10pin
触头镀层 - 配接
安装方式 隔板安装,面板安装
应用等级 工业级,汽车级,电信级
零件状态 停产
包装方式 散装

JR16WRA-10P(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR16WRA-10P(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR16WRA-10P(71) JR16WRA-10P(71)数据手册

JR16WRA-10P(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
