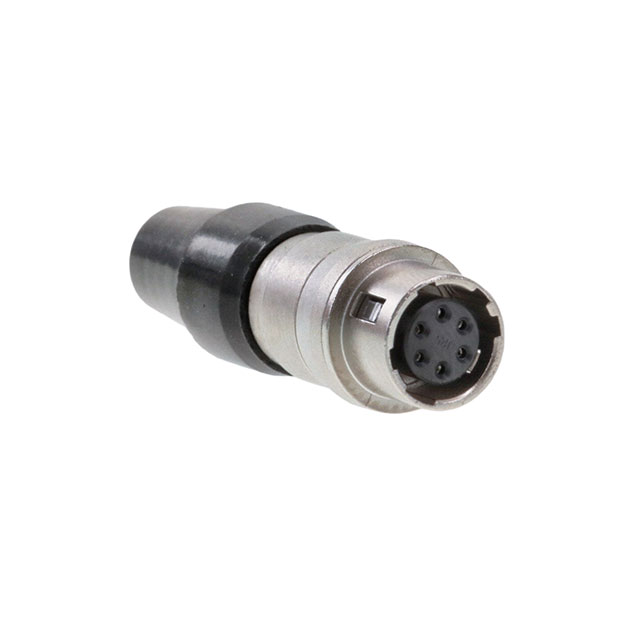

HR10A-7J-6S(73)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 微型圆形连接器插座, HR10系列, 6芯, 电缆安装, 焊接
供应商型号: CSJ-ST49902047
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 HR10A-7J-6S(73)

HR10A-7J-6S(73)概述

    HR10系列推拉式连接器技术手册

    产品简介


    HR10系列是推拉式微型连接器,特别适用于各种小型电子设备,尤其适合便携式电子设备。该系列连接器在微型化、高密度和易于操作方面具有显著的优势,满足客户对可靠性和耐用性的要求。HR10系列的设计考虑到了紧凑性和美观性,使其不仅在功能上表现出色,同时也能提升设备的整体外观。

    技术参数


    HR10系列的技术参数如下:
    - 材料:
    - 壳体:锌合金和黄铜,采用缎面镍电镀。
    - 绝缘体:聚酰胺/聚对苯二甲酸丁酯(蓝色或黑色)。
    - 插针:黄铜/青铜,镀银或镀金。
    - 女插针:铍/磷青铜,镀银或镀金。
    - 订购信息:
    - 1:系列名称,HR10系列。
    - 2:型号(例如,低价格型号为A,屏蔽型为G,内置电容器为E)。
    - 3:壳体尺寸(以毫米为单位的公接头外径)。
    - 连接器规格:
    - 插头:
    - HRS编号:110-0021-6-73,HR10-7P-4P(73),直径28.5mm,重量8g。
    - 插座:
    - HRS编号:110-0031-0-73,HR10-7R-4S(73),直径14mm,重量3.5g。

    产品特点和优势


    HR10系列连接器具有以下几个独特的功能和优势:
    1. “小巨人”设计:外形纤细,但适用于各种应用场景,特别是在有限空间内表现良好。
    2. 简单易用的“推拉”操作:只需一按即可快速连接和断开。
    3. 防误插设计:五键系统确保唯一正确的耦合方向,方便盲插。
    4. 连接插针保护:防止盲插时损坏插针。
    5. 高密度设计:推拉式结构节省空间,便于多安装。
    6. 简便的布线和安装:无需螺丝,简化了布线和安装过程。
    7. 简约而精致的外观:采用磨砂处理,提升了设备的外观。

    应用案例和使用建议


    HR10系列连接器广泛应用于各种小型电子设备,如便携式医疗设备、通信设备和工业控制设备。具体使用案例包括医疗设备内部电路板之间的连接、便携式电子设备的充电接口等。
    使用建议:
    - 在安装过程中注意电缆端的处理,确保剥线长度和插入深度符合标准,避免短路和接触不良。
    - 在焊接时,先预热焊点并确保焊锡量适中,保证连接稳定可靠。

    兼容性和支持


    HR10系列连接器可以与其他符合规格的连接器配合使用。制造商提供详细的工程图纸和技术支持,以确保用户能够正确使用和维护该产品。

    常见问题与解决方案


    1. 问题:连接不牢固。
    - 解决方法:检查插针和插座是否清洁,并确保正确的插入方式。
    2. 问题:无法拔出连接器。
    - 解决方法:轻轻旋转连接器或将连接器推回原位,然后再次尝试拔出。
    3. 问题:信号传输不稳定。
    - 解决方法:检查插针是否有腐蚀或损坏,必要时更换新的插针。

    总结和推荐


    HR10系列连接器以其紧凑的设计、便捷的操作和高可靠性,在众多应用中表现出色。无论是便携式医疗设备还是通信设备,它都能提供出色的连接性能和可靠的耐用性。强烈推荐使用该系列产品,特别是在需要高性能连接解决方案的应用场景中。
    通过上述分析可以看出,HR10系列推拉式连接器具备诸多优势和适用性,非常适合用于各种需要高性能连接的小型电子设备中。

HR10A-7J-6S(73)参数

参数
端接 焊盘
额定电流 2A
外壳材料 Zinc Alloy
针脚数 6pin
触头镀层 - 配接
类型 Female Sockets,Jack,Push-Pull
颜色 银色
长*宽*高 35.3mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

HR10A-7J-6S(73)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。
