首页  >  产品百科  >  HR10A-7R-4PC(73)

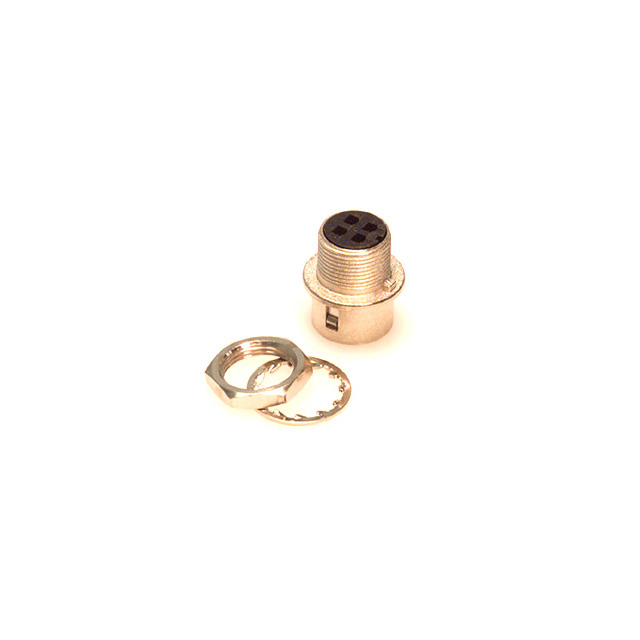

HR10A-7R-4PC(73)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Push-Pull,Receptacle Housing 4pin Zinc Alloy 2A 隔板安装,面板安装
供应商型号: 798-HR10A-7R-4PC73
供应商: Mouser
标准整包数: 1

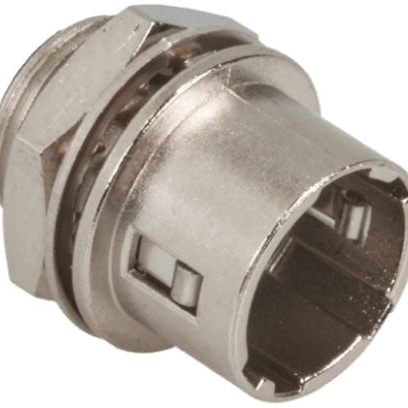

HIROSE ELECTRIC 圆形连接器 HR10A-7R-4PC(73)

HR10A-7R-4PC(73)概述

    HR10 Series Push-Pull Connectors: A Comprehensive Guide
    1. 产品简介(Product Introduction)
    HR10系列是小型推拉式微连接器,专为适应紧凑空间设计。其紧凑的设计使其适用于各种小型电子设备,并且因其易于操作和高度可靠性而被广泛采用。这些连接器特别适合便携式电子设备,因为它们在提高设备外观的同时保持了高可靠性。
    2. 技术参数(Technical Parameters)
    以下是HR10系列的主要技术参数:
    - 壳体材料: 锌合金和黄铜,表面经过磨砂镍电镀处理
    - 绝缘材料: 聚酰胺/聚对苯二甲酸丁二醇酯(蓝色或黑色)
    - 触点材料:
    - 男型触点:黄铜/青铜,镀银或金
    - 女型触点:铍青铜,镀银或金
    - 接触方式:
    - 焊接类型
    - 搭接类型
    - 表面贴装类型
    - 插针数量: 4至20个
    - 外壳尺寸: 插头直径为7mm至19.2mm不等
    - 重量: 3克至37克
    - 插拔力: 4.9N(至少500gf)
    3. 产品特点和优势(Product Features and Advantages)
    HR10系列推拉式连接器具有以下独特功能和优势:
    1. 小巧轻便: 设计紧凑,外形类似香烟盒大小,非常适合空间受限的应用场景。
    2. 便捷操作: “推拉”耦合机制确保轻松快捷的连接和断开,只需轻轻推动即可准确连接。
    3. 极化功能: 五键系统允许唯一的耦合方式,即使盲配时也能准确定位。
    4. 保护连接针: 防止盲配过程中损坏连接针。
    5. 高密度: 空间节省型“推拉”机构便于多安装连接器。
    6. 简单布线和安装: 不需螺丝即可进行布线和安装。
    7. 简约美观: 简单且设计精美的连接器,提升了设备的外观。
    4. 应用案例和使用建议(Application Cases and Usage Recommendations)
    HR10系列推拉式连接器可以应用于各种小型电子设备中,特别是便携式设备。具体应用如下:
    - 便携式电子设备: 如笔记本电脑、智能手机和平板电脑。
    - 医疗器械: 如超声波诊断设备、心率监测器等。
    - 工业自动化: 如传感器和控制模块。
    使用建议:
    1. 在安装过程中,严格按照制造商提供的工艺流程进行电缆端处理和焊接。
    2. 安装时要确保所有的金属部件正确紧固,避免接触不良导致信号干扰。
    5. 兼容性和支持(Compatibility and Support)
    HR10系列连接器具有良好的兼容性,可用于多种不同的电缆和电子设备。具体而言,该系列连接器可与符合特定标准的电缆和其他连接器配套使用。厂商提供详尽的技术支持和售后服务,确保客户在使用过程中得到全面的帮助和支持。
    6. 常见问题与解决方案(Common Problems and Solutions)
    根据技术手册,以下是一些常见的问题及解决方案:
    - 问题1: 插拔困难
    - 解决方案: 确保插头和插座完全对齐,轻轻按压即可完成插拔。

    - 问题2: 接触电阻高
    - 解决方案: 检查并清洁连接针,确保良好的电气连接。
    - 问题3: 连接不稳定
    - 解决方案: 检查连接器的安装位置,确保安装稳固。
    7. 总结和推荐(Summary and Recommendation)
    HR10系列推拉式连接器是一款功能强大、设计精良的产品,具有以下主要优点:
    - 紧凑设计: 紧凑的设计使得该连接器在空间受限的应用中表现出色。
    - 易用性: 快速插拔功能使得连接和断开变得轻松。
    - 高可靠性: 经过严格的测试验证,确保长期使用的稳定性。
    - 美观: 简洁的设计提升了整体设备的外观。
    综上所述,强烈推荐HR10系列推拉式连接器用于需要高可靠性和易于安装的小型电子设备中。

HR10A-7R-4PC(73)参数

参数
针脚数 4pin
触头镀层 - 配接 -
类型 Push-Pull,Receptacle Housing
颜色 -
端接 -
额定电流 2A
外壳材料 Zinc Alloy
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 散装,袋装

HR10A-7R-4PC(73)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HR10A-7R-4PC(73)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC HR10A-7R-4PC(73) HR10A-7R-4PC(73)数据手册

HR10A-7R-4PC(73)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.567 ¥ 63.9412
10+ $ 5.544 ¥ 46.8468
60+ $ 4.9356 ¥ 41.7058
100+ $ 4.7196 ¥ 39.8806
260+ $ 4.3308 ¥ 36.5953
500+ $ 3.9795 ¥ 33.6268
1000+ $ 3.8955 ¥ 32.917
库存: 7
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 63.94
