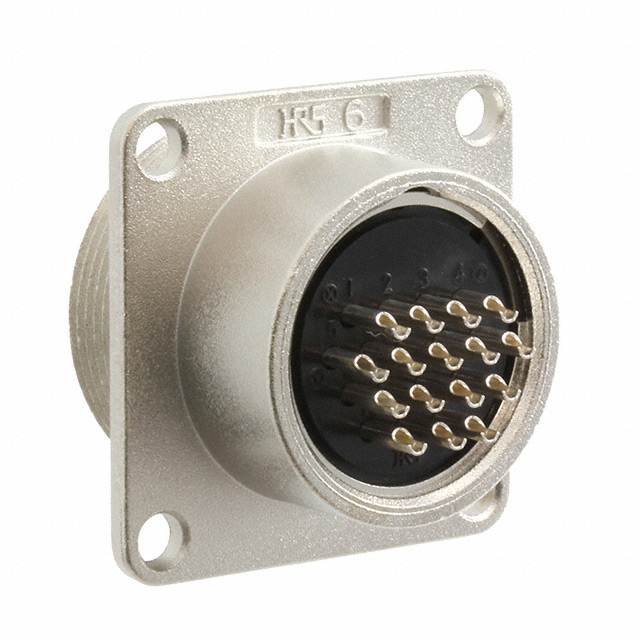

JR21RK-16S

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 圆形连接器插座, JR系列, 16芯, 电缆安装, 焊接
供应商型号: JR21RK-16S
供应商: 国内现货
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 JR21RK-16S

JR21RK-16S概述

    JR系列圆形连接器的技术手册

    1. 产品简介


    JR系列圆形连接器是根据日本工业标准(JIS)C 5432“电动器具用圆形连接器”制造的产品。这类连接器广泛应用于各种场合,包括但不限于汽车、机械设备及各类电器装置,确保了可靠的电气连接。

    2. 技术参数


    JR系列圆形连接器的主要技术参数如下表所示:
    | 壳体尺寸 | 接触点数 | 额定电流 | 额定电压 |
    | :: | :: | :: | :: |
    | 13 | 3 | 10A | AC250, DC350V |
    | 13 | 5 | 5A | AC250, DC350V |
    | 16 | 7 | 10A | AC250, DC350V |
    | 16 | 10 | 5A | AC250, DC350V |
    | 21 | 10 | 10A | AC250, DC350V |
    | 21 | 16 | 5A (插件:3A) | AC250, DC350V |
    | 21 | 26 | 5A (仅A、B接触点:10A) | AC250, DC350V |
    | 25 | 4 | 30A | AC3000V |
    | 25 | 5 | 10A | AC1000V |
    | 25 | 16 | 5A (插件:3A) | AC1000V |
    | 25 | 24 | 5A (插件:3A) | AC1000V |
    工作温度范围为-25°C至+85°C,储存温度范围为-10°C至+60°C。

    3. 产品特点和优势


    JR系列圆形连接器具有以下显著特点和优势:
    - 高可靠性:所有型号均通过严格的耐振动、冲击测试。
    - 宽广的工作范围:适用温度范围广泛,适合多种环境。
    - 高电气性能:极低的接触电阻和高绝缘电阻确保了卓越的电气性能。
    - 易于安装:插拔方便,节省安装时间。

    4. 应用案例和使用建议


    应用案例:
    - 汽车工业:用于动力系统、照明系统等关键部位。
    - 机械设备:适用于机器人手臂等高精度设备的连接。
    - 家用电器:用于冰箱、洗衣机等家用电器的内部布线。
    使用建议:
    - 环境适应性:在极端环境下使用时,应注意保持清洁,避免硫化物气体的污染。
    - 定期检查:长期存储的产品应在组装前检查其焊接性能。

    5. 兼容性和支持


    JR系列圆形连接器提供广泛的壳体尺寸和接触点选择,适用于不同的电气设备和系统。制造商提供详尽的技术支持和培训服务,确保客户能够充分利用产品的功能。

    6. 常见问题与解决方案


    - 问题一:产品在运输过程中损坏怎么办?
    - 解决方案:联系厂家售后服务部门,获取更换或修理服务。
    - 问题二:连接器接触不良怎么办?
    - 解决方案:检查接触点是否有污垢或氧化现象,使用专用工具清理。

    7. 总结和推荐


    JR系列圆形连接器以其高可靠性、广泛的适用性和良好的电气性能,在多种应用场景中表现出色。无论是用于汽车工业还是家用电器,都是可靠的选择。强烈推荐用于需要高可靠性的场合。
    这篇文章详细介绍了JR系列圆形连接器的技术特点、应用场合以及维护建议,旨在帮助读者更好地了解并合理使用这些产品。

JR21RK-16S参数

参数
额定电流 5A
外壳材料 Aluminum Alloy
针脚数 16pin
触头镀层 - 配接
类型 Female Sockets,Receptacle,Threaded
颜色 银色
端接 焊盘
长*宽*高 27mm(长度)*32mm(高度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装
