JR21PK-16P(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: 广濑电机 圆形连接器插头, JR系列, 16芯, 电缆安装, 焊接
供应商型号: CSJ-ST65750804
供应商: 海外现货
标准整包数: 1

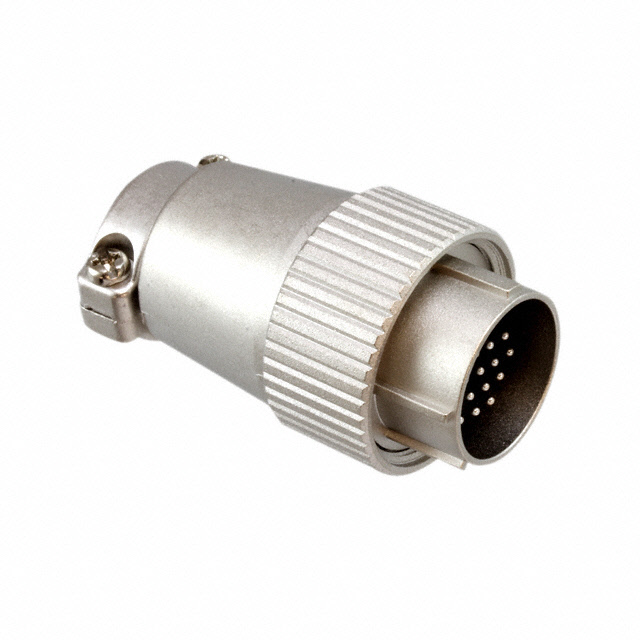

HIROSE ELECTRIC 圆形连接器 JR21PK-16P(71)

JR21PK-16P(71)概述

    JR 系列圆形连接器:符合JIS C 5432标准

    产品简介


    JR系列圆形连接器符合日本工业标准(JIS) C 5432,专门用于家用电器和其他电气设备中的圆形连接器。这些连接器具有高可靠性、稳定的电气性能和广泛的应用范围,适用于各种严苛的工业环境。

    技术参数


    - 额定电流
    - 壳体尺寸13:3针 - 10A,5针 - 5A
    - 壳体尺寸16:7针 - 10A,10、14针 - 5A
    - 壳体尺寸21:10针 - 10A,16针 - 5A(压接型 - 3A),26针 - 5A(仅A、B针 - 10A)
    - 壳体尺寸25:4针 - 30A,5针 - 10A,16针 - 5A(压接型 - 3A)
    - 额定电压
    - 壳体尺寸13:3、5针 - AC250V、DC350V
    - 壳体尺寸16:7、10、14针 - AC250V、DC350V
    - 壳体尺寸21:10、16、26针 - AC1000V、DC1400V
    - 壳体尺寸25:4、5针 - AC1000V、DC1400V
    - 工作温度范围
    - 操作温度范围:-25°C至+85°C
    - 存储温度范围:-10°C至+60°C

    产品特点和优势


    - 可靠性高:符合JIS C 5432标准,确保在各种工业环境下的可靠性和耐用性。
    - 电气性能稳定:通过严格的绝缘电阻、耐电压测试及接触电阻测试,保证电气性能的稳定。
    - 多种接口类型:提供多种壳体大小和接触针数,适应不同的应用需求。
    - 机械强度优异:具有良好的振动和冲击抗性,可承受多次插拔操作。

    应用案例和使用建议


    - 应用案例:
    - 汽车行业:由于其高可靠性,适合用于汽车电气系统中的连接器。
    - 工业自动化:在工业控制设备中使用,确保设备运行的稳定性。

    - 使用建议:
    - 在需要高可靠性的情况下,如汽车行业,建议联系公司代表获取更多信息。
    - 使用过程中注意环境条件,避免在恶劣环境下长时间存放,以免影响电气连接性能。

    兼容性和支持


    - 兼容性:JR系列连接器与不同品牌和型号的设备具有良好的兼容性,适用于各种标准连接场景。
    - 支持服务:提供详细的技术支持文档和工具,以帮助用户正确安装和维护设备。

    常见问题与解决方案


    - 问题1:连接器接触不良
    - 解决方法:检查接触针是否损坏,重新进行焊接或更换连接器。

    - 问题2:电气性能不稳定
    - 解决方法:确认电气接线正确,确保所有连接紧固无误。

    - 问题3:存储时间过长导致电气性能下降
    - 解决方法:检查连接器的存储期限,超过6个月后需检查焊锡能力。

    总结和推荐


    JR系列圆形连接器以其高可靠性、稳定的电气性能和广泛的应用范围,在多种工业环境中表现出色。特别适合对连接器可靠性要求较高的应用场景,如汽车行业。虽然在使用过程中需要注意环境条件,但总体上是一个值得推荐的产品。

JR21PK-16P(71)参数

参数
外壳材料 Aluminum Alloy
针脚数 16pin
触头镀层 - 配接
类型 Male Pins,Plug,Threaded
颜色 银色
端接 焊盘
额定电流 5A
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

JR21PK-16P(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR21PK-16P(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR21PK-16P(71) JR21PK-16P(71)数据手册

JR21PK-16P(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
