JRC21BPA-26P(31)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Bayonet Lock,Male Pins,Plug 焊盘 26pin Aluminum Alloy 5A 银 银色 导线安装,自由悬挂,通孔安装
供应商型号: 3651911
供应商: element14
标准整包数: 1

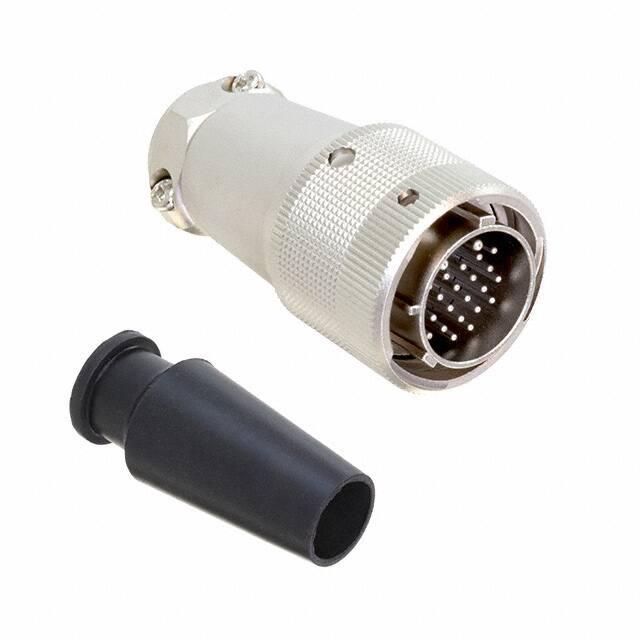

HIROSE ELECTRIC 圆形连接器 JRC21BPA-26P(31)

JRC21BPA-26P(31)概述

    JR系列圆形连接器技术手册解析

    1. 产品简介


    JR系列圆形连接器是符合JIS C 5432标准的电连接器,适用于家电设备及其他需要可靠连接的应用场景。这些连接器具有多种型号和规格,能够满足不同的电流和电压需求,广泛应用于汽车、工业自动化、医疗设备等多个领域。

    2. 技术参数


    JR系列圆形连接器的主要技术规格如下:
    | 壳体尺寸 | 接触点数 | 额定电流(A) | 额定电压(V) |
    ||
    | 13 | 3 | 10 | AC250, DC350 |
    5 | 5
    | 16 | 7 | 10
    10 | 5
    | 21 | 10 | 10
    16 | 5(压接型:3)
    26 | 5(仅A、B型:10)
    | 25 | 4 | 30 | AC1000, DC1400 |
    5 | 10
    16 | 5(压接型:3)
    24 | 5
    工作温度范围:操作温度范围为-25°C至+85°C,存储温度范围为-10°C至+60°C。
    其他特性:
    - 接触电阻:最大5mΩ(特定型号最大10mΩ)
    - 绝缘电阻:最小1000MΩ
    - 耐压性:无闪络或击穿现象(AC 1000V,持续1分钟)
    - 振动/冲击:无电气断开现象(10μs或以上)
    - 温度循环测试:绝缘电阻最小值1000MΩ(特定型号最小值10000MΩ)

    3. 产品特点和优势


    JR系列圆形连接器具有以下显著特点和优势:
    - 高可靠性:通过严格测试,确保在极端环境下仍能保持良好的电气性能。
    - 多样化的型号选择:不同壳体尺寸和接触点数的选择,满足各种应用场景的需求。
    - 易于安装和维护:采用标准化设计,便于安装和后期维护。
    - 广泛的应用领域:适用于汽车、工业自动化、医疗设备等领域。

    4. 应用案例和使用建议


    应用案例:
    - 汽车制造:用于汽车内部线束连接,确保安全可靠的电气连接。
    - 工业自动化:在工厂自动化系统中,用于连接传感器和执行器,保证数据传输的稳定性。
    - 医疗设备:用于医疗器械的连接,确保设备运行的稳定性和安全性。
    使用建议:
    - 在潮湿或灰尘较多的环境中使用时,建议定期检查连接器的清洁度和接触状态。
    - 使用前应确保连接器没有暴露在硫化物气体环境中,以避免银镀层腐蚀。
    - 定期进行电气性能检测,确保连接器始终处于最佳工作状态。

    5. 兼容性和支持


    JR系列圆形连接器与其他标准连接器和设备具有良好的兼容性,可方便地与其他电子元器件集成。制造商提供详细的安装和使用指南,并且在产品出现问题时提供技术支持和维修服务。

    6. 常见问题与解决方案


    常见问题:
    1. 接触电阻过高:可能是由于接触不良或接触表面污染导致。
    - 解决方案:清洁接触面并重新安装连接器。
    2. 耐压测试失败:可能是由于绝缘材料老化或损坏。
    - 解决方案:更换新的连接器,并确保正确安装。
    3. 振动或冲击导致电气断开:可能是因为连接器固定不牢。
    - 解决方案:加强固定措施或更换更耐用的连接器。

    7. 总结和推荐


    JR系列圆形连接器是一款高性能、高可靠性的电连接器,适用于多种复杂的工作环境。其多样化的型号选择、易于安装和维护的特点,使其成为各行业应用的理想选择。建议在需要高可靠性连接的场合优先考虑使用。
    通过以上详细的技术手册解析,可以看出JR系列圆形连接器不仅具备强大的技术性能,还具有广泛的应用前景。无论是从技术角度还是市场需求来看,这款产品都是一个值得信赖的选择。

JRC21BPA-26P(31)参数

参数
针脚数 26pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Plug
颜色 银色
端接 焊盘
额定电流 5A
外壳材料 Aluminum Alloy
安装方式 导线安装,自由悬挂,通孔安装
零件状态 最后售卖
包装方式 散装

JRC21BPA-26P(31)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JRC21BPA-26P(31)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JRC21BPA-26P(31) JRC21BPA-26P(31)数据手册

JRC21BPA-26P(31)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 306.56
10+ ¥ 268.44
250+ ¥ 240.53
库存: 39
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 306.56
