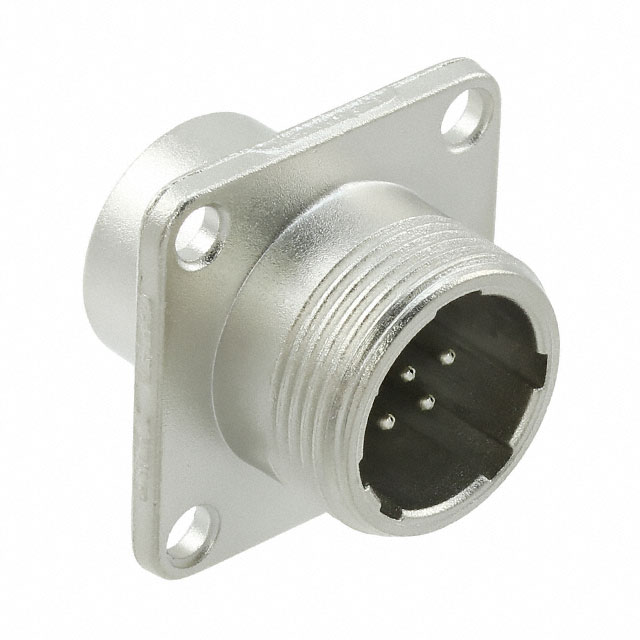

JR13RK-5P

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 圆形连接器插座, JR系列, 5芯, 面板安装, 焊接
供应商型号: 454025
供应商: 欧时
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 JR13RK-5P

JR13RK-5P概述

    JR系列圆形连接器技术手册



    1. 产品简介



    JR系列圆形连接器是符合日本工业标准(JIS C 5432)的连接器,适用于各种电器设备。该系列产品具有可靠的机械和电气性能,适用于汽车、通信设备、工业自动化等多个领域的应用。


    2. 技术参数



    以下为JR系列圆形连接器的主要技术参数:

    - 额定电流:
    - Shell Size 13: 3个触点 - 10A,5个触点 - 5A
    - Shell Size 16: 7个触点 - 10A,10个触点 - 5A,14个触点 - 5A
    - Shell Size 21: 10个触点 - 10A,16个触点 - 5A,26个触点 - 5A (仅A、B型为10A)
    - Shell Size 25: 4个触点 - 30A,5个触点 - 10A,16个触点 - 5A,24个触点 - 5A (仅Crimp型为3A)

    - 额定电压:
    - Shell Size 13和16: AC250V, DC350V
    - Shell Size 21: AC250V, DC350V
    - Shell Size 25: AC1000V, DC1400V,AC250V, DC350V

    - 操作温度范围: -25°C 至 +85°C
    - 存储温度范围: -10°C 至 +60°C


    3. 产品特点和优势



    - 高可靠性: 符合JIS C 5432标准,适用于需要高可靠性的场合,如汽车、通信设备等。
    - 多种触点配置: 提供不同数量的触点配置,满足不同的电流需求。
    - 优异的机械性能: 能承受高强度的振动和冲击。
    - 良好的电气性能: 接触电阻低,绝缘电阻高,能够确保稳定的电气连接。
    - 宽泛的工作环境: 能够在极端温度和湿度环境下正常工作。


    4. 应用案例和使用建议



    - 应用案例: 汽车电子系统、通信基站、工业控制设备等。
    - 使用建议:
    - 在振动和冲击环境中使用时,建议进行额外的机械稳定性测试。
    - 在潮湿环境下使用时,建议检查绝缘电阻并保持干燥。
    - 在高硫气体环境中使用时,可能需要定期清洁和保养。


    5. 兼容性和支持



    - 兼容性: 与其他符合JIS C 5432标准的连接器兼容。
    - 支持: 提供详尽的技术支持文档和工具,方便用户安装和维护。


    6. 常见问题与解决方案



    - 问题: 连接器接触不良。
    - 解决办法: 确保触点干净无污染,重新压接触点或更换损坏的连接器。
    - 问题: 绝缘电阻下降。
    - 解决办法: 检查周围环境是否有腐蚀性气体,保持良好的存储条件。


    7. 总结和推荐



    JR系列圆形连接器具有高可靠性、广泛的适用范围和优秀的机械电气性能,特别适合于需要高可靠性的应用场景。强烈推荐在工业自动化、汽车电子等领域使用。由于其广泛的应用场景和支持,选择JR系列连接器是一个明智的选择。

JR13RK-5P参数

参数
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
颜色 银色
端接 焊盘
额定电流 5A
外壳材料 Aluminum Alloy
针脚数 5pin
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装,袋装

JR13RK-5P厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR13RK-5P数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR13RK-5P JR13RK-5P数据手册

JR13RK-5P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.5741 ¥ 30.2007
5+ $ 3.5226 ¥ 29.7661
25+ $ 3.4455 ¥ 29.1143
50+ $ 3.3555 ¥ 28.3539
100+ $ 3.2526 ¥ 27.4848
库存: 70
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 30.2
