JR25JK24P

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Jack,Male Pins,Threaded 焊盘 24pin Aluminum Alloy 5A 银 银色 导线安装,自由悬挂,通孔安装
供应商型号:
供应商:
标准整包数: 0

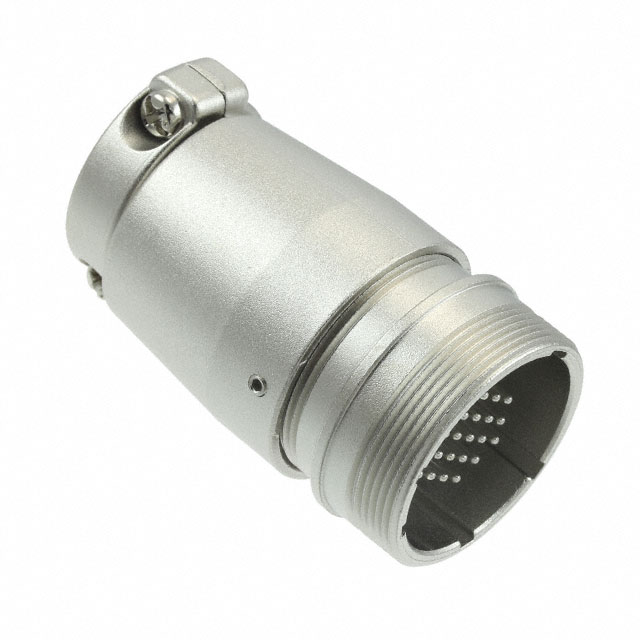

HIROSE ELECTRIC 圆形连接器 JR25JK24P

JR25JK24P概述

    JR系列圆型连接器技术手册解析

    产品简介


    JR系列圆型连接器是符合日本工业标准(JIS)C 5432标准的电连接器,适用于家用电器和其他电子设备。这些连接器具有多种规格和型号,能够满足不同应用场景的需求。主要功能包括提供稳定的电连接、耐久性高以及适应广泛的环境条件。

    技术参数


    - 额定电流
    - 壳体尺寸13:3个接触点,10A;5个接触点,5A
    - 壳体尺寸16:7个接触点,10A;10、14个接触点,5A
    - 壳体尺寸21:10个接触点,10A;16个接触点,5A(压接类型为3A);26个接触点,5A(仅A、B类型为10A)
    - 壳体尺寸25:4个接触点,30A;5个接触点,10A;16、24个接触点,5A(压接类型为3A)
    - 额定电压
    - 壳体尺寸13:3个接触点,5个接触点,AC250V,DC350V
    - 壳体尺寸16:7个接触点,10个接触点,14个接触点,AC250V,DC350V
    - 壳体尺寸21:10个接触点,16个接触点,26个接触点,AC250V,DC350V
    - 壳体尺寸25:4个接触点,5个接触点,AC1000V,DC1400V;16个接触点,24个接触点,AC250V,DC350V
    - 工作温度范围
    - 操作温度范围:-25°C至+85°C
    - 存储温度范围:-10°C至+60°C
    - 其他规格
    - 接触电阻:最大5mΩ(壳体尺寸21-16接触点,压接类型为10mΩ;壳体尺寸25-24接触点,压接类型为10mΩ)
    - 绝缘电阻:最小1000MΩ(壳体尺寸25-4、5接触点,最小10000MΩ)
    - 耐受电压:无闪络或介质击穿,AC 1000V持续1分钟(壳体尺寸25-4、5接触点,AC 3000V持续1分钟)
    - 振动耐受性:无电气中断时间大于10μs,频率10至55Hz/周期,振幅0.75mm,三方向各2小时
    - 冲击耐受性:无电气中断时间大于10μs,加速度490m/s²,持续时间11ms,六个轴向各三个循环
    - 插拔寿命:接触电阻最大10mΩ,500次
    - 温度循环:绝缘电阻最小1000MΩ,-40°C持续30分钟 → 正常温度10至15分钟 → 100°C持续30分钟 → 正常温度10至15分钟,重复5次
    - 防潮性:干燥状态下的绝缘电阻最小100MΩ,90%至95%相对湿度下,40°C持续96小时

    产品特点和优势


    - 可靠性高:通过严格的振动和冲击测试,确保在恶劣环境中仍能保持稳定连接。
    - 广泛适用性:适应多种额定电流和电压,可应用于各种不同的电子设备和系统。
    - 易于安装和维护:提供手动和自动压接工具,方便快速安装和拆卸。
    - 耐用材料:采用铝合金外壳和酚醛树脂绝缘材料,保证长期使用下的稳定性和耐用性。

    应用案例和使用建议


    - 汽车制造:JR系列连接器适用于汽车内部的多种电子控制系统,如发动机管理、安全气囊等。建议在安装前进行详细的电气测试,确保连接的可靠性和安全性。
    - 工业自动化:在工业自动化设备中,JR系列连接器可用于传感器和执行器之间的信号传输。建议定期检查连接器的状态,以防止由于环境因素导致的性能下降。
    - 家用电器:对于家电设备,JR系列连接器提供了可靠的电源和信号连接。建议在安装过程中注意正确的压接方法,确保连接的牢固性和稳定性。

    兼容性和支持


    - 兼容性:JR系列连接器与其他标准的电气设备兼容,如JIS C 5432标准的其他连接器。
    - 支持和服务:制造商提供详细的安装指南和技术支持,确保用户能够正确使用和维护产品。

    常见问题与解决方案


    - 问题1:连接器接触不良
    - 解决方案:检查接触点是否有氧化或腐蚀现象,必要时清洁接触面并重新压接。
    - 问题2:绝缘电阻低
    - 解决方案:确认安装环境是否潮湿,如有必要,更换密封圈或增加防潮措施。
    - 问题3:接触电阻高
    - 解决方案:检查接触点是否正确安装,确保压接工具的使用方法正确。

    总结和推荐


    JR系列圆型连接器以其卓越的可靠性、广泛的适用性和良好的耐用性,在多个行业中得到了广泛应用。无论是汽车制造、工业自动化还是家用电器,JR系列连接器都能提供稳定的电连接。强烈推荐在需要高可靠性连接的应用场景中使用JR系列连接器。

JR25JK24P参数

参数
触头镀层 - 配接
类型 Jack,Male Pins,Threaded
颜色 银色
端接 焊盘
额定电流 5A
外壳材料 Aluminum Alloy
针脚数 24pin
安装方式 导线安装,自由悬挂,通孔安装
零件状态 最后售卖
包装方式 散装,袋装

JR25JK24P厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR25JK24P数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR25JK24P JR25JK24P数据手册

JR25JK24P封装设计

查看详情并下载
Symbol
Footprint
3D Model
