JR16PK-10P(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Male Pins,Plug,Threaded 焊盘 10pin Aluminum Alloy 5A 银 银色 导线安装,自由悬挂,通孔安装
供应商型号: CSJ-ST50179669
供应商: 海外现货
标准整包数: 1

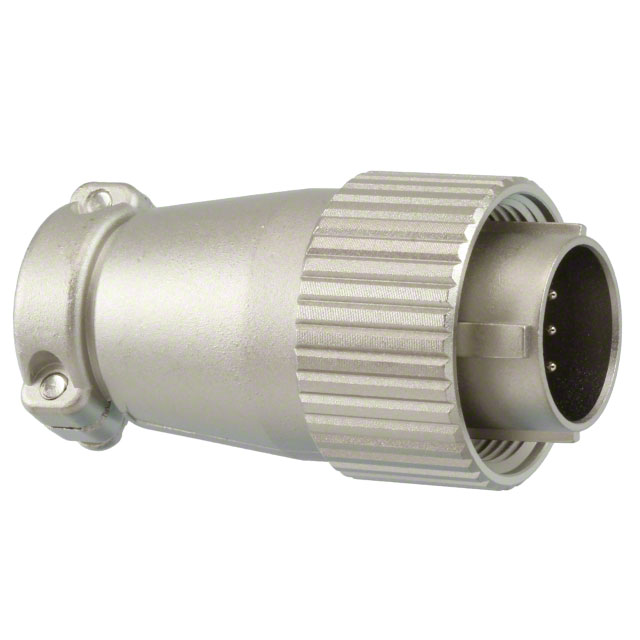

HIROSE ELECTRIC 圆形连接器 JR16PK-10P(71)

JR16PK-10P(71)概述

    JR系列圆形连接器技术手册解析

    产品简介


    JR系列圆形连接器是符合JIS C 5432标准的电子连接器,用于电器设备。这些连接器设计用于高可靠性需求的应用场合,例如汽车制造。JR系列圆连接器采用铝制壳体、酚醛树脂绝缘材料和银涂层铜合金接触件,确保在各种环境下的可靠性和耐用性。

    技术参数


    - 额定电流:不同的壳体尺寸对应的额定电流如下:
    - 壳体大小13:3个接点时为10A,5个接点时为5A
    - 壳体大小16:7个接点时为10A,10个和14个接点时为5A
    - 壳体大小21:10个接点时为10A,16个接点时为5A(端子类型为3A),26个接点时为10A(仅限A和B接点)
    - 壳体大小25:4个接点时为30A,5个接点时为10A,16个和24个接点时为5A(端子类型为3A)
    - 额定电压:
    - 壳体大小13:3个和5个接点时为交流250V、直流350V
    - 壳体大小16:7个、10个和14个接点时为交流250V、直流350V
    - 壳体大小21:10个、16个和26个接点时为交流1000V、直流1400V
    - 壳体大小25:4个和5个接点时为交流250V、直流350V,16个和24个接点时为交流1000V、直流1400V
    - 工作温度范围:-25°C至+85°C
    - 存储温度范围:-10°C至+60°C
    - 接触电阻:最大5mΩ
    - 绝缘电阻:最小1000MΩ
    - 耐电压测试:1分钟内无闪络或击穿,交流1000V或3000V

    产品特点和优势


    - 高可靠性:通过多项严苛测试,包括振动和冲击试验,确保在恶劣环境下仍能保持电气连续性。
    - 广泛应用:适用于汽车、工业自动化等高要求领域。
    - 多样化选择:提供多种规格以满足不同应用需求。

    应用案例和使用建议


    - 应用场景:汽车电子系统、工厂自动化控制系统等。
    - 使用建议:
    - 在高湿度环境中,需要定期检查绝缘电阻,以确保其性能稳定。
    - 银涂层容易受到硫化气体的影响,因此避免将产品放置在含有此类气体的环境中。

    兼容性和支持


    - 兼容性:本系列连接器能够与其他特定规格的电线端子相匹配,具体适用规格可参考制造商提供的数据表。
    - 支持服务:如果对产品有任何疑问或需要更详细的咨询,可以直接联系制造商代表获取进一步的帮助。

    常见问题与解决方案


    - Q: 如何清洁银涂层以防止氧化?
    - A: 使用温和的清洁剂轻轻擦拭,然后用干净的布擦干。

    - Q: 长时间未使用的产品应该如何处理?
    - A: 在密封包装中长期储存的产品,在组装到电路板之前需检查焊锡性,确保焊接质量。

    总结和推荐


    - 总结:JR系列圆形连接器以其卓越的性能、广泛的应用场景及强大的技术支持,成为电子设备连接的理想选择。
    - 推荐:鉴于其优异的质量和广泛的应用范围,强烈推荐给需要高性能、高可靠性的应用场景。
    这份手册为设计者和工程师提供了全面的技术指导,帮助他们更好地理解并利用这款连接器的优势。

JR16PK-10P(71)参数

参数
颜色 银色
端接 焊盘
额定电流 5A
外壳材料 Aluminum Alloy
针脚数 10pin
触头镀层 - 配接
类型 Male Pins,Plug,Threaded
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

JR16PK-10P(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR16PK-10P(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR16PK-10P(71) JR16PK-10P(71)数据手册

JR16PK-10P(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
