JR25WP-4P(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Connectors,Standard Circular Connector 焊盘 4pin 30A 黑色 导线安装
供应商型号: CSJ-ST18224088
供应商: 海外现货
标准整包数: 1

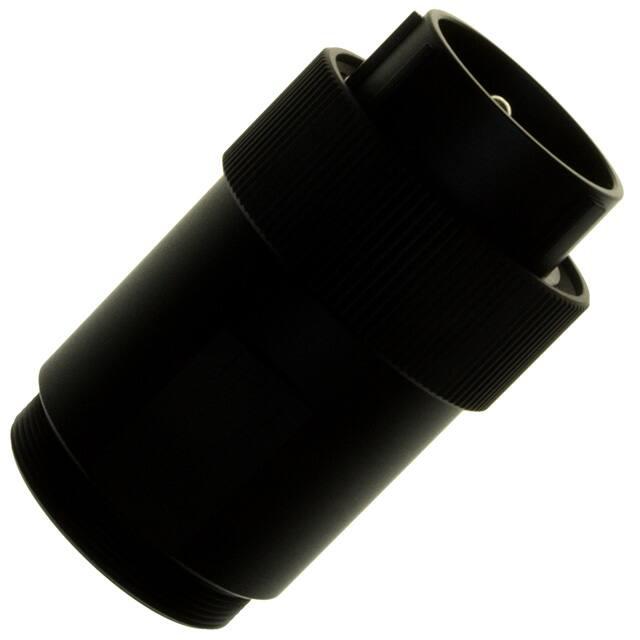

HIROSE ELECTRIC 圆形连接器 JR25WP-4P(71)

JR25WP-4P(71)概述

    JR-W系列防水圆形连接器技术手册

    1. 产品简介


    JR-W系列防水圆形连接器是一款专为高可靠性和恶劣环境设计的连接器系统。它包括各种壳体尺寸和接点数量的型号,适用于多种工业应用。这些连接器能够在水下环境中保持良好的密封性和电气性能,广泛应用于汽车、海洋工程、自动化设备等领域。

    2. 技术参数


    - 额定电流
    - 壳体尺寸:13,3个接点,10A
    - 壳体尺寸:13,5个接点,5A
    - 壳体尺寸:16,7个接点,10A
    - 壳体尺寸:16,10个接点,5A
    - 壳体尺寸:21,10个接点,10A
    - 壳体尺寸:21,16个接点,5A
    - 壳体尺寸:25,4个接点,30A
    - 壳体尺寸:25,16个接点,10A
    - 壳体尺寸:25,24个接点,5A
    - 额定电压
    - 壳体尺寸:13,3个接点,100V交流,140V直流
    - 壳体尺寸:13,5个接点,100V交流,140V直流
    - 壳体尺寸:16,7个接点,100V交流,140V直流
    - 壳体尺寸:16,10个接点,100V交流,140V直流
    - 壳体尺寸:21,10个接点,100V交流,140V直流
    - 壳体尺寸:21,16个接点,100V交流,140V直流
    - 壳体尺寸:25,4个接点,300V交流,420V直流
    - 壳体尺寸:25,16个接点,100V交流,140V直流
    - 工作温度范围
    - 操作温度范围:-25°C至+85°C
    - 存储温度范围:-10°C至+60°C

    3. 产品特点和优势


    - 防水性
    - JR-W系列是IP67和IP68等级的防水连接器,在插接状态下能够防尘防水。具体防护标准如下:
    - IP67:在1米深的水中浸泡30分钟
    - IP68:在2米深的水中浸泡14天
    - 耐腐蚀性
    - 外壳采用镀层处理,提高了耐腐蚀性,适用于各种恶劣环境。

    - 可靠性
    - 该连接器适用于对可靠性要求高的场合,如汽车应用,可以提供更可靠的应用体验。

    4. 应用案例和使用建议


    - 应用场景
    - 汽车行业:用于汽车内部的各种线束连接,确保在复杂环境下的可靠传输。
    - 海洋工程:用于船舶和海上设施的电气连接,能够在海水环境中保持良好的密封性能。
    - 自动化设备:适用于工业自动化控制系统中的信号和电源连接,提高系统的稳定性和可靠性。
    - 使用建议
    - 在安装过程中,要确保接头正确安装并达到规定的扭矩值。
    - 使用前,检查电缆的直径是否符合指定的接头型号,确保正确的电线和接头匹配。
    - 使用时应确保供电电路已断电,以避免意外触电事故。

    5. 兼容性和支持


    - 兼容性
    - JR-W系列连接器提供了多种接口类型,可以与不同型号的电缆和设备兼容,确保系统的一致性和可靠性。

    - 厂商支持
    - Hirose Electric公司提供全面的技术支持和服务,包括安装指导、维护和升级服务,帮助用户充分发挥产品的性能。

    6. 常见问题与解决方案


    - 问题1:连接器接触电阻过高
    - 解决方案:检查接点是否有氧化或者污染,重新清洁接点,使用推荐的工具进行压接。
    - 问题2:连接器绝缘电阻不达标
    - 解决方案:检查接头是否完全拧紧,确保所有部件都处于正确的安装状态。必要时更换新的接头或密封圈。

    7. 总结和推荐


    JR-W系列防水圆形连接器凭借其出色的防水性能、高可靠性和广泛的适用范围,在众多行业都有广泛应用。对于需要在恶劣环境下保持高可靠性的场合,推荐选择JR-W系列连接器。此外,Hirose Electric提供的全面技术支持也能帮助用户更好地利用这些产品的优势。

JR25WP-4P(71)参数

参数
类型 Connectors,Standard Circular Connector
颜色 黑色
端接 焊盘
额定电流 30A
外壳材料 -
针脚数 4pin
触头镀层 - 配接 -
安装方式 导线安装
零件状态 停产
包装方式 袋装

JR25WP-4P(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR25WP-4P(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR25WP-4P(71) JR25WP-4P(71)数据手册

JR25WP-4P(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.389 ¥ 104.9344
库存: 5
起订量: 5 增量: 1
交货地:
最小起订量为:1
合计: ¥ 104.93
