首页  >  产品百科  >  JR25JK-16P

JR25JK-16P

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: 广濑电机 圆形连接器插头, JR系列, 16芯, 电缆安装, 焊接
供应商型号: CSJ-ST43636997
供应商: 海外现货
标准整包数: 1

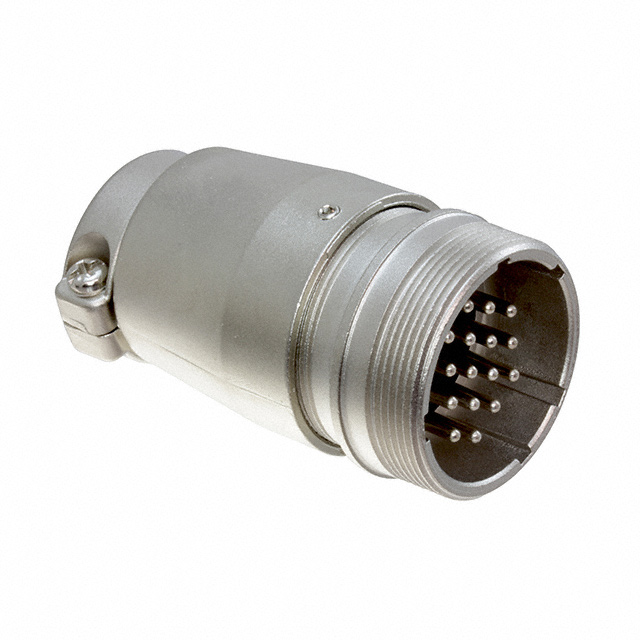

HIROSE ELECTRIC 圆形连接器 JR25JK-16P

JR25JK-16P概述

    JR系列圆形连接器技术手册

    产品简介


    JR系列圆形连接器符合日本工业标准(JIS C 5432),专为电器应用设计。这些连接器适用于各种高可靠性需求的应用场景,如汽车电子、工业自动化、通信设备和家用电器等。通过采用优质的材料和严格的制造工艺,JR系列连接器能够在恶劣环境中稳定工作,提供可靠的电连接。

    技术参数


    JR系列连接器的主要技术参数如下:
    | 规格 | 参数 | 壳体尺寸 | 触点数 | 额定电流 | 额定电压 |
    | :: | :: | :: | :: | :: | :: |
    | 额定电流 13 | 3 | 10A
    16 | 7 | 10A
    10, 14 | 5 | 5A
    21 | 10 | 10A
    16 | 5A(压接型:3A)
    26 | 5A(仅A、B触点:10A)
    25 | 4 | 30A
    5, 16 | 10A
    24 | 5A(压接型:3A)
    |
    | 额定电压 13 | 3, 5 | AC250, DC350V
    16 | 7, 10, 14 | AC250, DC350V
    21 | 10, 16, 26 | AC1000V, DC1400V
    25 | 4, 5, 16, 24 | AC250, DC350V
    | 工作温度范围 | -25°C至+85°C
    | 存储温度范围 | -10°C至+60°C

    产品特点和优势


    1. 高可靠性:JR系列连接器通过多项严格测试,确保在振动、冲击、温度循环和湿度变化等极端条件下仍能保持稳定的电气性能。
    2. 快速插拔:该系列提供螺纹锁定和卡口锁定两种类型,方便用户快速安装和拆卸,提高工作效率。
    3. 宽工作范围:支持宽泛的工作温度和电压范围,适用于多种严苛的应用环境。
    4. 优良的抗腐蚀性:接触件采用镀银铜合金,有效防止氧化和硫化反应,延长使用寿命。

    应用案例和使用建议


    - 汽车电子:适合于汽车内部各模块间的电气连接,具有耐震动、防尘防水等特点。
    - 工业自动化:应用于机械设备的控制电路连接,要求高可靠性和稳定性。
    - 家用电器:用于洗衣机、冰箱等家电的电源和信号传输,满足家用电器的长期运行要求。
    使用建议:
    - 在连接前检查所有接口是否清洁,避免灰尘和杂质影响导电性能。
    - 确保电缆线径符合规定的适用范围,以保证最佳的机械和电气性能。
    - 定期对连接器进行维护和检查,特别是暴露在恶劣环境中的部分。

    兼容性和支持


    JR系列连接器兼容各种标准电线,并提供多样化的安装方式选择。制造商提供了详细的安装指南和技术支持服务,帮助客户解决安装过程中的任何问题。

    常见问题与解决方案


    1. 问:如何判断连接器是否正常工作?
    答:可以通过测量连接器的接触电阻来判断其工作状态。正常情况下,接触电阻应小于5mΩ。
    2. 问:连接器在潮湿环境中使用需要注意什么?
    答:应定期检查绝缘电阻是否大于1,000MΩ。若发现绝缘电阻下降,需采取措施保持干燥或更换连接器。
    3. 问:连接器长时间未使用会发生什么变化?
    答:连接器在未使用状态下可能因环境因素导致表面氧化。建议在6个月内检查其焊接性能,超过6个月则需要进行全面检测后再使用。

    总结和推荐


    综上所述,JR系列圆形连接器凭借其出色的性能指标和广泛的应用范围,在各类高可靠性要求的应用场合表现出色。对于追求高质量、稳定性和耐久性的用户来说,JR系列连接器是理想的选择。建议用户根据具体应用场景和需求选择合适的型号,并遵循厂家提供的使用指导进行安装和维护。

JR25JK-16P参数

参数
针脚数 16pin
触头镀层 - 配接
类型 Jack,Male Pins,Threaded
颜色 银色
端接 焊盘
额定电流 10A
外壳材料 Aluminum Alloy
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

JR25JK-16P厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR25JK-16P数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR25JK-16P JR25JK-16P数据手册

JR25JK-16P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.0305 ¥ 110.3683
库存: 15
起订量: 4 增量: 1
交货地:
最小起订量为:1
合计: ¥ 110.36
直接购买
加入购物车
