JR16PK-10S(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Female Sockets,Plug,Threaded 焊盘 10pin Aluminum Alloy 5A 银 银色 导线安装,自由悬挂,通孔安装 49.5mm(长度)
供应商型号: CSJ-ST49960228
供应商: 海外现货
标准整包数: 1

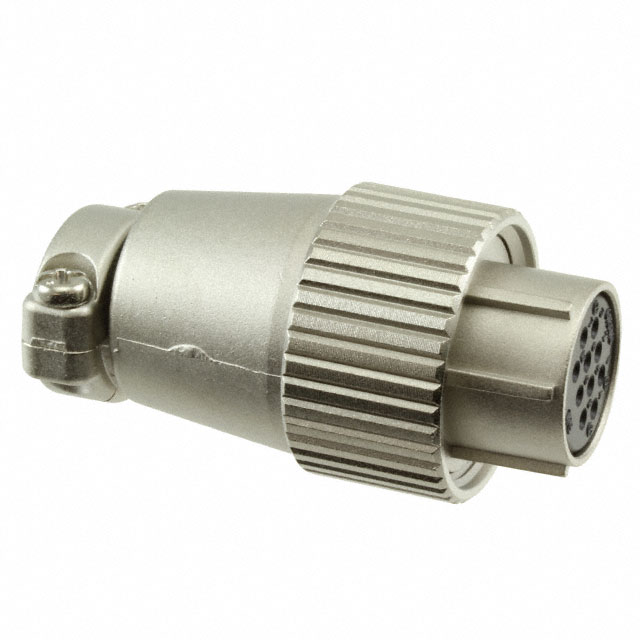

HIROSE ELECTRIC 圆形连接器 JR16PK-10S(71)

JR16PK-10S(71)概述

    JR系列圆形连接器技术手册

    产品简介


    JR系列圆形连接器符合JIS C 5432标准,适用于各类电动器具。这些连接器旨在提供可靠的电气连接,并广泛应用于汽车、工业控制、医疗设备等领域。

    技术参数


    - 电流规格:根据不同型号,JR系列圆形连接器的电流额定值范围从3A到30A不等。
    - 壳体尺寸13:3A和5A
    - 壳体尺寸16:5A和10A
    - 壳体尺寸21:5A(压接型3A)、10A(仅A、B)
    - 壳体尺寸25:4A(30A),5A(压接型3A)
    - 电压规格:
    - AC250V/DC350V:适用于壳体尺寸13、16、21、25
    - AC1000V/DC1400V:适用于壳体尺寸25
    - 工作温度范围:
    - 操作温度:-25°C至+85°C
    - 存储温度:-10°C至+60°C

    产品特点和优势


    - 高可靠性:符合JIS C 5432标准,确保在恶劣环境下仍能保持良好的电气连接。
    - 抗振动和冲击:具备出色的抗振动和冲击能力,能在10Hz至55Hz频率范围内承受高强度的机械冲击。
    - 长期耐用:接触电阻在500次插拔后仍能保持在10mΩ以内,符合高标准的质量要求。
    - 多种连接方式:提供螺纹锁紧和卡口锁紧两种安装方式,适应不同的应用场景需求。

    应用案例和使用建议


    - 应用案例:JR系列连接器广泛应用于汽车、医疗设备和工业控制系统中。例如,在汽车电子系统中,它们用于连接各种传感器和执行机构。
    - 使用建议:
    - 在高可靠性要求的应用场合(如汽车),建议联系厂商代表获取更多信息。
    - 选择合适的电缆直径(20至24AWG或24至28AWG)以匹配不同类型的连接器。
    - 定期检查连接器表面是否有腐蚀现象,并及时处理,以确保长期的可靠性和使用寿命。

    兼容性和支持


    - 兼容性:JR系列连接器与多种电气设备和控制系统兼容,可根据具体需求进行选型。
    - 支持:HIROSE提供全方位的技术支持和售后服务,帮助客户解决在使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 问题:连接器接触不良
    - 解决办法:检查连接器插头和插座的清洁度,确保无尘污。如有必要,重新焊接或更换连接器。
    2. 问题:连接器表面出现腐蚀
    - 解决办法:保持连接器周围环境干燥通风,避免硫化气体的侵入。如果腐蚀严重,应及时更换新的连接器。
    3. 问题:连接器插拔次数过多导致接触电阻增加
    - 解决办法:根据制造商提供的插拔寿命数据,定期更换已达到使用寿命的连接器。

    总结和推荐


    综上所述,JR系列圆形连接器凭借其卓越的性能和广泛的适用性,已成为众多高可靠性应用领域的首选。无论是汽车电子系统还是工业控制系统,JR系列连接器都能提供稳定可靠的电气连接。强烈推荐给需要高可靠性电气连接的应用场合。如果您对特定型号的选型或使用有任何疑问,建议咨询HIROSE的技术支持团队。

JR16PK-10S(71)参数

参数
针脚数 10pin
触头镀层 - 配接
类型 Female Sockets,Plug,Threaded
颜色 银色
端接 焊盘
额定电流 5A
外壳材料 Aluminum Alloy
长*宽*高 49.5mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

JR16PK-10S(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR16PK-10S(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR16PK-10S(71) JR16PK-10S(71)数据手册

JR16PK-10S(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
