JRC21BRA-26S

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Bayonet Lock,Female Sockets,Receptacle 焊盘 26pin Aluminum Alloy 5A 银 银色 法兰安装,面板安装
供应商型号: CSJ-ST60769045
供应商: 海外现货
标准整包数: 1

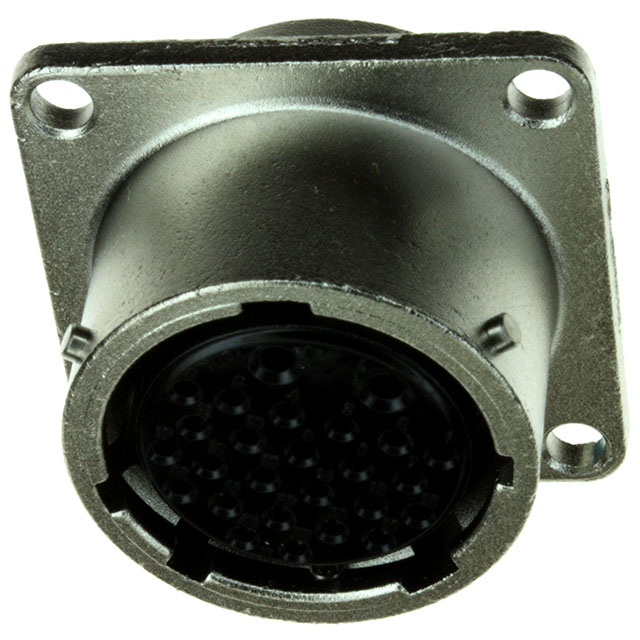

HIROSE ELECTRIC 圆形连接器 JRC21BRA-26S

JRC21BRA-26S概述

    JR系列圆型连接器技术手册解析

    产品简介


    JR系列圆型连接器符合日本工业标准JIS C 5432 "家用电器用圆形连接器"。这些连接器广泛应用于各种工业设备,如汽车、家电以及各类机械装备中。它们设计用于确保高效、可靠的电力传输及信号传递,以满足不同应用环境下的需求。

    技术参数


    JR系列圆型连接器的主要技术参数如下表所示:
    | 壳体尺寸 | 接触点数 | 额定电流(A) | 额定电压(V) |
    ||
    | 13 | 3 | 10 | AC250, DC350 |
    5 | 5
    | 16 | 7 | 10 | AC250, DC350 |
    10 | 5
    14 | 5
    | 21 | 10 | 10 | AC250, DC350 |
    16 | 5 (压接:3A)
    26 | 5 (仅A,B:10A)
    | 25 | 4 | 30 | AC3000, DC1400|
    5 | 10 | AC1000, DC350 |
    16 | 5 (压接:3A)
    24 | 5 (压接:3A)
    额定工作温度范围为-25°C至+85°C,存储温度范围为-10°C至+60°C。

    产品特点和优势


    1. 高可靠性:JR系列圆型连接器符合严格的JIS标准,确保在恶劣环境中依然保持稳定的工作状态。
    2. 广泛的适用性:根据不同的接触点数和壳体尺寸,JR系列能够适应各种复杂的应用场景。
    3. 耐久性强:具备优秀的抗震、抗冲击和温度循环能力,适合严苛环境使用。
    4. 易于安装和维护:提供多种连接方式,方便用户快速安装和更换。

    应用案例和使用建议


    JR系列圆型连接器在汽车行业、家庭电器等领域有着广泛的应用。例如,在汽车领域,它们被用于控制单元和传感器之间的连接;在家用电器中,它们可作为安全和高效的电源传输接口。
    使用建议:
    1. 在特定的应用环境中,如高温、高湿或者存在腐蚀性气体的地方,应特别注意连接器的防护措施,以避免银镀层受硫化气体的影响。
    2. 定期检查连接器的绝缘电阻和接触电阻,确保长期稳定的性能。

    兼容性和支持


    JR系列圆型连接器支持多种型号和规格,可以与其他JIS标准的同类产品配合使用。制造商提供了详细的技术文档和支持服务,帮助客户正确选择和使用产品。

    常见问题与解决方案


    1. 问题: 连接器在极端环境下性能下降。
    解决方案: 使用适当的防护措施,如密封胶带或防护套。

    2. 问题: 长时间未使用的产品出现氧化现象。
    解决方案: 在重新使用前进行检查并确认其良好的焊接性。

    总结和推荐


    JR系列圆型连接器是一款高度可靠、广泛适用的高性能连接器产品,适用于各种工业和消费级应用。其卓越的设计和性能使其成为市场上的一流选择。对于需要高效、稳定电力传输和信号传递的场合,强烈推荐使用JR系列圆型连接器。

JRC21BRA-26S参数

参数
针脚数 26pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 银色
端接 焊盘
额定电流 5A
外壳材料 Aluminum Alloy
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装

JRC21BRA-26S厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JRC21BRA-26S数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JRC21BRA-26S JRC21BRA-26S数据手册

JRC21BRA-26S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.7775 ¥ 108.225
库存: 4
起订量: 4 增量: 1
交货地:
最小起订量为:1
合计: ¥ 108.22
直接购买
加入购物车
