JRC16BP-14P(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Bayonet Lock,Male Pins,Plug 焊盘 14pin Aluminum Alloy 5A 银 银色 导线安装,自由悬挂,通孔安装
供应商型号: JY-JRC16BP-14P(71)
供应商: 云汉优选
标准整包数: 1

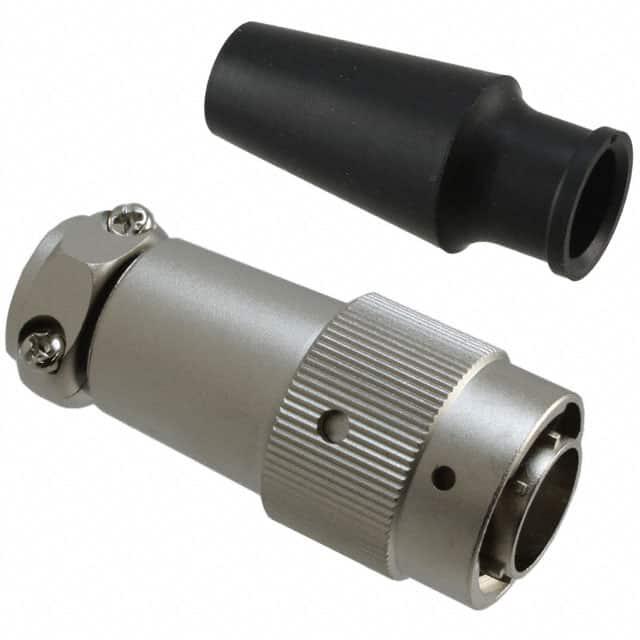

HIROSE ELECTRIC 圆形连接器 JRC16BP-14P(71)

JRC16BP-14P(71)概述

    JR 系列圆形连接器技术手册

    产品简介


    JR系列圆形连接器是符合日本工业标准(JIS C 5432)的高性能电器连接器。该系列产品广泛应用于各种电器设备中,尤其适用于需要高可靠性的汽车、工业自动化、航空航天等领域。JR系列提供多种规格和型号,以满足不同应用场景的需求。

    技术参数


    | 参数 | 规格 |

    | 壳体尺寸 | 13, 16, 21, 25 |
    | 接触点数量 | 3, 5, 7, 10, 14, 16, 26, 24 |
    | 额定电流 | 10A, 5A, 3A |
    | 额定电压 | AC250V, DC350V, AC1000V, DC1400V |
    | 操作温度范围 | -25°C 至 +85°C |
    | 存储温度范围 | -10°C 至 +60°C |
    | 接触电阻 | ≤5mΩ |
    | 绝缘电阻 | ≥1,000MΩ |
    | 耐压强度 | 1分钟内无闪络或击穿(AC 1,000V 或 3,000V) |
    | 振动测试 | 10到55Hz,振幅0.75mm,每方向2小时 |
    | 冲击测试 | 加速度490m/s²,持续时间11ms,每个方向3次 |

    产品特点和优势


    1. 高可靠性:JR系列连接器通过严格的机械和电气测试,确保在各种严苛环境下依然能够稳定工作。
    2. 广泛应用:适用于汽车、工业自动化、航空航天等多种领域,满足不同应用场景下的需求。
    3. 耐用性强:经过高温、低温、振动、冲击等多项严格测试,确保连接器在恶劣环境下的使用寿命。
    4. 快速插拔:采用螺纹锁定设计,易于安装和拆卸,提高了工作效率。
    5. 材料优质:壳体采用铝合金并进行镍镀处理,绝缘体采用酚醛树脂,接触点则采用铜合金并进行银镀处理,确保优异的电气性能。

    应用案例和使用建议


    - 汽车制造:JR系列连接器在汽车制造中用于电池、传感器和其他电气系统的连接。建议选择具有更高额定电流和耐压强度的型号,以应对车载电气系统的工作条件。
    - 工业自动化:在工业自动化设备中,JR系列连接器常用于机器人的信号传输。由于这些设备往往需要承受较大的振动和冲击,因此建议选择经过振动和冲击测试的型号。
    - 航空航天:在航空航天领域,JR系列连接器被用于卫星和飞行器的内部电路连接。由于这些设备需要长期工作在极端环境中,建议选择具有更宽操作温度范围和高耐压强度的型号。

    兼容性和支持


    JR系列连接器与其他品牌或型号的连接器存在一定的互换性,但在使用前请务必确认具体型号的兼容性。HIROSE公司为JR系列连接器提供全面的技术支持和售后服务,包括产品咨询、维修和技术培训等服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器接触不良 | 检查连接器是否正确插入,检查接触点是否有氧化或污垢 |
    | 绝缘电阻降低 | 清洁接触面,避免使用腐蚀性清洁剂 |
    | 插拔困难 | 检查连接器外壳是否有损坏,确认是否使用正确的插头 |

    总结和推荐


    JR系列圆形连接器以其高可靠性、广泛应用和优良的耐用性在市场上脱颖而出。其独特的设计和严格的质量控制使得它成为许多关键领域的首选连接器。如果你正在寻找一种可以满足各种复杂应用场景需求的连接器,JR系列无疑是最佳的选择。强烈推荐给对连接器质量和性能有较高要求的用户。

JRC16BP-14P(71)参数

参数
端接 焊盘
额定电流 5A
外壳材料 Aluminum Alloy
针脚数 14pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Plug
颜色 银色
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

JRC16BP-14P(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JRC16BP-14P(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JRC16BP-14P(71) JRC16BP-14P(71)数据手册

JRC16BP-14P(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
