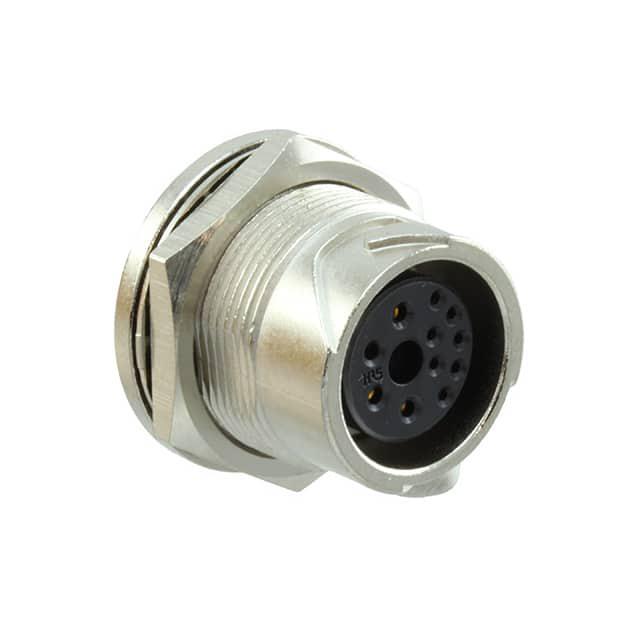

LF13WBRB-11S

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Bayonet Lock,Female Sockets,Receptacle 焊盘 11pin Zinc Alloy 2A,10A 金 银色 隔板安装,面板安装
供应商型号: LF13WBRB-11S
供应商: 国内现货
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 LF13WBRB-11S

LF13WBRB-11S概述

    LF Series:Shielded Small Waterproof Connector

    1. 产品简介


    LF系列是一款小型且坚固设计的防水连接器,适用于需要高可靠性和抗水性的应用场景。它的金属外壳使其不仅具备小尺寸的特点,还具有良好的机械强度。主要功能是提供安全可靠的电力传输和信号传递,同时具备防水防尘能力。典型的应用领域包括户外设备、工业自动化设备、智能交通系统以及消费电子类产品等。

    2. 技术参数


    - 额定电流:
    - 3针:5A
    - 4针:10A
    - 6针、12针、20针:2A
    - 混合6针:2个电源针脚(1A),4个信号针脚(4A)
    - 混合11针:4个电源针脚(10A),7个信号针脚(2A)
    - 额定电压:
    - 3针:交流125V/直流175V
    - 4针:交流125V/直流125V
    - 6针、12针、20针:交流30V/直流42V
    - 混合6针:电源2针脚交流/直流60V,信号4针脚交流/直流60V
    - 混合11针:电源4针脚交流/直流125V,信号7针脚交流30V/直流42V
    - 操作温度范围:-25℃至+85℃(包含电流导致的温度上升)
    - 储存温度范围:-10℃至+60℃
    - 绝缘电阻:最小1000MΩ(测量电压为500V直流)
    - 耐电压:无闪络和击穿,3针和4针型号承受1250V交流电1分钟;其他型号承受300V交流电1分钟
    - 接触电阻:最大15mΩ(测量电流为1A直流电)
    - 振动抵抗:频率10至55Hz至10Hz/循环,半幅度0.75mm,每次循环持续5分钟,3轴方向各10次循环
    - 冲击抵抗:加速度490m/s²,持续时间11ms,每个方向各三次
    - 防水等级:IP67/IP68
    - 屏蔽接地:电缆屏蔽层通过接地终端容易连接到连接器壳体

    3. 产品特点和优势


    - 小巧坚固的设计:采用金属外壳,使连接器在保持小体积的同时,具备优秀的机械强度和可靠性。
    - 便捷锁紧设计:采用旋钮式锁紧结构,确保在高频振动环境中连接稳定可靠。
    - 防水性能:符合IP67/IP68标准,可在多种严苛环境下使用。
    - 易装配:通过简单的拧紧操作即可实现防水和屏蔽功能,大大降低了组件成本和装配复杂度。
    - 丰富的配置选项:支持多种电缆类型(焊锡和压接)和接触方式(直角和平行)。
    - 高速传输能力:支持Cat.5e标准,传输速率可达1Gbps。
    - 安全认证:符合TÜV和UL安全标准。

    4. 应用案例和使用建议


    - 应用案例:
    - 用于户外监控摄像头的供电和数据传输
    - 工业自动化控制系统中的设备间连接
    - 智能照明系统中的控制单元和灯具之间的连接
    - 使用建议:
    - 在安装时确保电缆长度适中,避免过长导致信号衰减。
    - 连接器锁紧时应确保旋钮到位,以保证长期使用的稳定性。
    - 定期检查连接器的防水性能,及时更换损坏部件,确保始终处于最佳工作状态。

    5. 兼容性和支持


    - 兼容性:该连接器可以与各种电缆(包括带屏蔽的电缆)无缝配合,同时也支持不同的连接器配置(如插头和插座的不同组合)。
    - 厂商支持:HIROSE ELECTRIC提供详细的使用手册和技术支持服务,以帮助用户解决安装过程中遇到的各种问题。

    6. 常见问题与解决方案


    - Q1:如何判断连接器是否已正确防水?
    - A1:在组装完成后,检查连接器接口处是否有任何可见的水迹或湿气。可以通过将连接器浸入水中一段时间后观察是否有水渗入来进一步确认。
    - Q2:在极端温度下工作是否会影响连接器的性能?
    - A2:不会。该连接器经过严格测试,可以在-25℃至+85℃的宽广温度范围内稳定工作。
    - Q3:连接器是否支持热插拔?
    - A3:不支持。热插拔可能会导致连接不稳定甚至损害连接器内部结构。建议在断开电源后进行插拔操作。

    7. 总结和推荐


    LF系列防水连接器凭借其优异的小型化设计、出色的防水性能、简便的操作及广泛的适用性,在市场上表现出色。无论是工业自动化还是消费电子产品领域,这款连接器都是一款值得信赖的选择。如果您需要一个能够适应多种环境条件并提供高性能的数据传输解决方案,LF系列将是您的理想选择。

LF13WBRB-11S参数

参数
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 银色
端接 焊盘
额定电流 2A,10A
外壳材料 Zinc Alloy
针脚数 11pin
触头镀层 - 配接
安装方式 隔板安装,面板安装
应用等级 工业级,电信级
零件状态 在售
包装方式 散装

LF13WBRB-11S厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。
