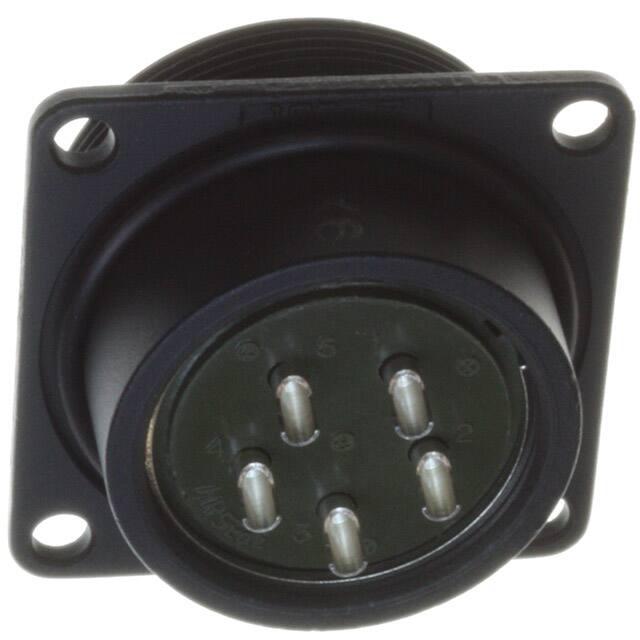

JR25WR-5P(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Connectors,Standard Circular Connector 焊盘 5pin 10A 黑色 面板安装
供应商型号: CSJ-ST17291044
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 JR25WR-5P(71)

JR25WR-5P(71)概述

    JR-W 系列防水圆形连接器技术手册

    产品简介


    JR-W系列是HIROSE公司推出的一种高性能防水圆形连接器,适用于各种恶劣环境下的电气连接。此系列产品以其强大的防水性能和耐用性著称,适用于汽车、工业自动化及船舶等领域。

    技术参数


    - 电流规格
    - 壳体大小为13时,3个触点的电流额定值为10A,5个触点的电流额定值为5A。
    - 壳体大小为16时,7个触点的电流额定值为10A,10个触点的电流额定值为5A。
    - 壳体大小为21时,10个触点的电流额定值为10A,16个触点的电流额定值为5A。
    - 壳体大小为25时,4个触点的电流额定值为30A,16个触点的电流额定值为10A,24个触点的电流额定值为5A。
    - 电压规格
    - 壳体大小为13时,3个触点的电压额定值为100V AC/140V DC,5个触点的电压额定值为100V AC/140V DC。
    - 壳体大小为16时,7个触点的电压额定值为100V AC/140V DC,10个触点的电压额定值为100V AC/140V DC。
    - 壳体大小为21时,10个触点的电压额定值为100V AC/140V DC,16个触点的电压额定值为100V AC/140V DC。
    - 壳体大小为25时,4个触点的电压额定值为300V AC/420V DC,16个触点的电压额定值为100V AC/140V DC,24个触点的电压额定值为100V AC/140V DC。
    - 工作温度范围
    - 操作温度范围为-25°C至+85°C。
    - 存储温度范围为-10°C至+60°C。

    产品特点和优势


    - 防水性能: JR-W系列达到IP67和IP68的防护等级,在水下1米停留30分钟或水下2米停留14天后仍能正常工作。
    - 耐腐蚀性: 外壳采用镀铬处理,提高了防腐蚀能力,适用于各种环境。
    - 高可靠性: 适合高可靠性需求的应用,例如汽车领域。

    应用案例和使用建议


    JR-W系列防水圆形连接器在各种恶劣环境下表现出色。例如,在车辆和船舶中用于电力和信号传输。根据技术手册的指导,建议在使用时确保电缆直径适配正确的插件,并进行适当的压接操作,以保证最佳的连接效果。

    兼容性和支持


    - JR-W系列连接器具有良好的兼容性,可与其他同类设备和组件配合使用。
    - 生产商提供了详细的技术支持和售后服务,确保用户能够顺利使用和维护该产品。

    常见问题与解决方案


    1. Q: 在安装过程中出现接触不良怎么办?
    - A: 确保插头和插座的接口完全对齐,并按照技术手册指示正确安装防水密封圈。
    2. Q: 插头在潮湿环境中容易发生腐蚀怎么办?
    - A: 使用前确认插头和插座表面无灰尘和污染物,保持干燥,并定期检查插头和插座的接触状态。
    3. Q: 连接时电阻过大怎么办?
    - A: 检查电缆线径是否合适,确保焊接或压接工艺符合要求,并清洁接触面。

    总结和推荐


    JR-W系列防水圆形连接器凭借其出色的防水性能、耐腐蚀性和可靠性,在众多恶劣环境下均表现出色。特别适合汽车、工业自动化及船舶等领域的应用。强烈推荐使用本产品,尤其是对连接可靠性有较高要求的项目。如果您对任何具体细节有疑问,建议直接联系HIROSE公司的技术支持团队获取帮助。

JR25WR-5P(71)参数

参数
外壳材料 -
针脚数 5pin
触头镀层 - 配接 -
类型 Connectors,Standard Circular Connector
颜色 黑色
端接 焊盘
额定电流 10A
安装方式 面板安装
零件状态 停产
包装方式 袋装

JR25WR-5P(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR25WR-5P(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR25WR-5P(71) JR25WR-5P(71)数据手册

JR25WR-5P(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
