JR21JK-10S

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Female Sockets,Jack,Threaded 焊盘 10pin Aluminum Alloy 10A 银 银色 导线安装,自由悬挂,通孔安装
供应商型号: H124115-ND
供应商: Digi-Key
标准整包数: 1

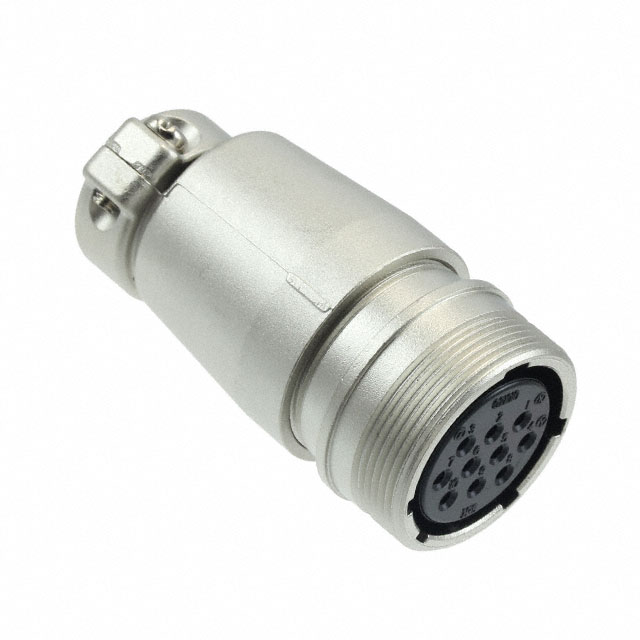

HIROSE ELECTRIC 圆形连接器 JR21JK-10S

JR21JK-10S概述

    JR系列圆型连接器技术手册

    产品简介


    JR系列圆型连接器符合JIS C 5432标准,适用于各种电器设备。这些连接器具有多种壳体尺寸和接触点数量,广泛应用于汽车、工业自动化、通信等领域。它们的设计旨在确保高可靠性,以应对恶劣的工作环境。

    技术参数


    - 额定电流:不同壳体尺寸的额定电流有所不同。例如,壳体尺寸为13的连接器额定电流为10A(3个接触点)和5A(5个接触点)。壳体尺寸为25的连接器额定电流高达30A(4个接触点)。
    - 额定电压:交流电压可达1000V至1400V,直流电压可达350V。
    - 工作温度范围:-25°C 至 +85°C。
    - 存储温度范围:-10°C 至 +60°C。
    - 接触电阻:最大值为5mΩ。
    - 绝缘电阻:最小值为1000MΩ。
    - 耐压能力:最高可达1000V(对于部分型号为3000V)。
    - 振动和冲击测试:满足严格的机械测试标准,确保长期稳定运行。


    产品特点和优势


    JR系列连接器的主要特点是:
    - 高可靠性:通过严格的机械和电气测试,确保在极端环境下的稳定性和耐用性。
    - 多样的壳体尺寸和接触点选择:可根据具体需求灵活配置。
    - 广泛的适用性:适用于各种电器设备,包括汽车、工业自动化系统等。

    应用案例和使用建议


    JR系列连接器常用于汽车内部电路连接,以及工业控制系统的信号传输。对于需要高可靠性的应用场合,例如汽车制造,建议联系供应商获取更多定制化服务。

    兼容性和支持


    JR系列连接器支持多种壳体和接触形式的组合。厂商提供了完整的工具套件,包括手动和自动压接工具,确保便捷安装和维护。此外,厂商还提供详尽的技术支持和售后服务,帮助客户解决问题。

    常见问题与解决方案


    - Q:接触电阻偏高如何解决?
    - A:检查接触点是否有氧化或脏污,清洁接触点后重新连接。
    - Q:接触不稳定如何处理?
    - A:检查连接器插针是否正确插入,确保接触紧密无松动。
    - Q:存储时间过长导致连接失效怎么办?
    - A:在使用前检查连接器的焊锡性,必要时进行重新处理。

    总结和推荐


    JR系列圆型连接器凭借其卓越的电气性能和高可靠性,成为各种应用的理想选择。对于需要高度可靠的连接解决方案的应用场景,如汽车制造,推荐使用此系列产品。其广泛的兼容性和厂商提供的全面技术支持使其在市场上具备显著的竞争优势。

JR21JK-10S参数

参数
类型 Female Sockets,Jack,Threaded
颜色 银色
端接 焊盘
额定电流 10A
外壳材料 Aluminum Alloy
针脚数 10pin
触头镀层 - 配接
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

JR21JK-10S厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR21JK-10S数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR21JK-10S JR21JK-10S数据手册

JR21JK-10S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.562 ¥ 173.7489
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 173.74
直接购买
加入购物车
