JR16WR-10P(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Male Pins,Receptacle,Threaded 焊盘 10pin Aluminum Alloy 5A 银 黑色 法兰安装,面板安装 26.1mm(长度)*29mm(高度)
供应商型号: HR1333-ND
供应商: Digi-Key
标准整包数: 1

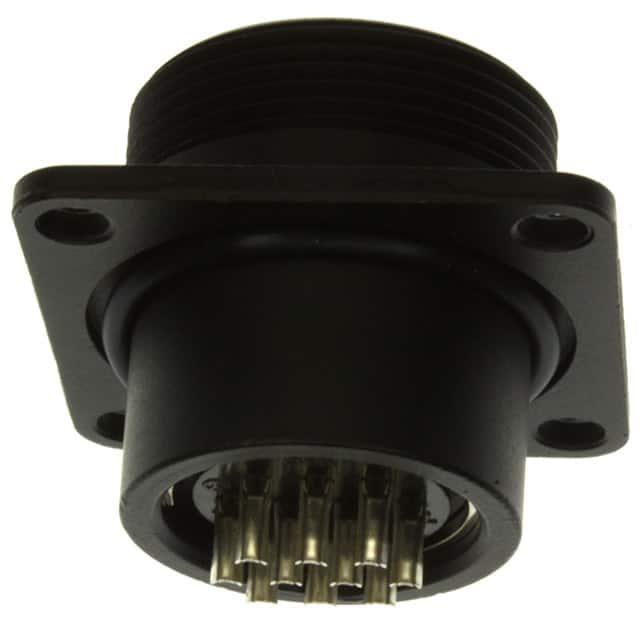

HIROSE ELECTRIC 圆形连接器 JR16WR-10P(71)

JR16WR-10P(71)概述

    高防水等级圆形连接器——JR-W系列

    产品简介


    JR-W系列是一款由Hirose Electric公司生产的防水圆形连接器,适用于需要高可靠性和防水性的各种应用场景。该系列连接器在插接状态下达到了IP67和IP68等级的防水标准,广泛应用于汽车、工业控制、海洋工程等领域。

    技术参数


    - 电流额定值
    - 壳体大小为13时,3个触点的电流额定值为10A;5个触点的电流额定值为5A。
    - 壳体大小为16时,7个触点的电流额定值为10A;10个触点的电流额定值为5A。
    - 壳体大小为21时,10个触点的电流额定值为10A;16个触点的电流额定值为5A。
    - 壳体大小为25时,4个触点的电流额定值为30A;16个触点的电流额定值为10A;24个触点的电流额定值为5A。
    - 电压额定值
    - 壳体大小为13时,3个触点的电压额定值为100V AC,140V DC;5个触点的电压额定值同上。
    - 壳体大小为16时,7个触点的电压额定值为100V AC,140V DC;10个触点的电压额定值同上。
    - 壳体大小为21时,10个触点的电压额定值为100V AC,140V DC;16个触点的电压额定值同上。
    - 壳体大小为25时,4个触点的电压额定值为300V AC,420V DC;16和24个触点的电压额定值为100V AC,140V DC。
    - 操作温度范围
    - 工作温度范围为-25°C到+85°C。

    - 储存温度范围
    - 储存温度范围为-10°C到+60°C。

    产品特点和优势


    1. 防水性能
    - JR-W系列防水等级达到IP67和IP68标准,能够在水下1米深度放置30分钟(IP67),或水下2米深度放置14天(IP68)而不进水。
    2. 抗腐蚀性
    - 外壳采用镀层处理,有效提高抗腐蚀性能,使其可以在各种恶劣环境中稳定工作。
    3. 高可靠性
    - 本系列产品适用于对可靠性要求较高的场合,如汽车工业。如有特殊需求,可联系公司代表获取更多信息。

    应用案例和使用建议


    - 汽车制造业:在汽车生产线中用于连接传感器和控制系统,确保在潮湿或有腐蚀性气体的环境中仍能保持良好的连接性能。
    - 工业控制:在工业自动化设备中,这些连接器可用于机器间的信号传输,确保系统正常运行。
    - 海洋工程:由于其出色的防水性能,适用于海底电缆和其他海洋工程设备的连接。
    使用建议:
    - 确保在连接和拆卸前关闭电路电源。
    - 优先选择带插孔接触的插座。
    - 确保耦合器处于完全啮合状态。
    - 在安装时,正确使用电缆夹具,并确保连接牢固。

    兼容性和支持


    - JR-W系列连接器设计为防水型,确保了与各种电缆的兼容性。
    - Hirose Electric公司提供全套工具和支持服务,包括手动和自动压接工具,以确保最佳的安装效果。

    常见问题与解决方案


    - Q1: 连接器在水中暴露后能否正常工作?
    - A1: 可以。根据测试标准,JR-W系列连接器在水下1.8米放置48小时后仍不会进水。
    - Q2: 如何防止银镀层受到腐蚀?
    - A2: 应避免在硫化物气体浓度高的环境中使用,同时保持环境清洁,减少灰尘污染。

    总结和推荐


    JR-W系列防水圆形连接器以其卓越的防水性能、高可靠性以及广泛的适用性在市场上占有重要地位。对于需要在恶劣环境中工作的设备来说,选择这款连接器是一个明智的决定。无论是在汽车制造还是海洋工程中,JR-W系列连接器都能提供可靠的连接解决方案。因此,强烈推荐使用JR-W系列防水圆形连接器。

JR16WR-10P(71)参数

参数
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
颜色 黑色
端接 焊盘
额定电流 5A
外壳材料 Aluminum Alloy
针脚数 10pin
长*宽*高 26.1mm(长度)*29mm(高度)
安装方式 法兰安装,面板安装
应用等级 工业级,汽车级,电信级
零件状态 停产
包装方式 散装,袋装

JR16WR-10P(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR16WR-10P(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR16WR-10P(71) JR16WR-10P(71)数据手册

JR16WR-10P(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
