JR13WR-5P(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Male Pins,Receptacle,Threaded 焊盘 5pin Aluminum Alloy 5A 银 黑色 法兰安装,面板安装
供应商型号:
供应商:
标准整包数: 0

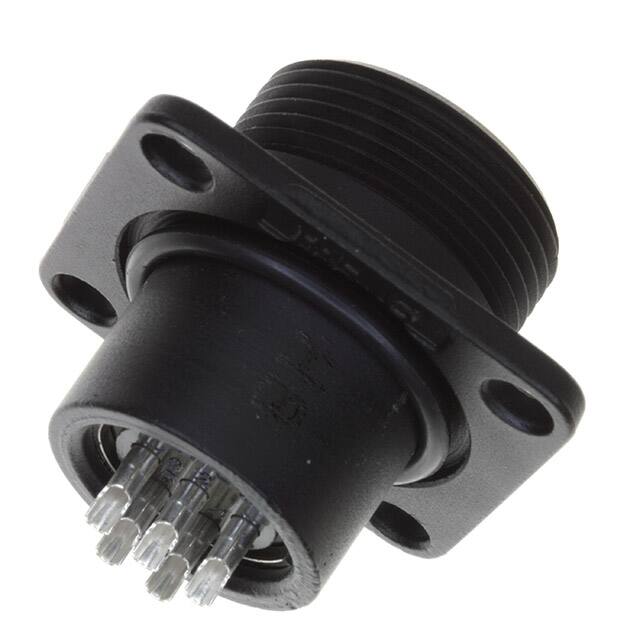

HIROSE ELECTRIC 圆形连接器 JR13WR-5P(71)

JR13WR-5P(71)概述

    JR-W系列防水圆形连接器

    产品简介


    JR-W系列是HIROSE ELECTRIC CO., LTD.生产的防水圆形连接器。它适用于多种应用场景,包括但不限于工业自动化、汽车电子、电力传输等领域。该系列连接器以其高可靠性、防水和耐腐蚀能力著称,在潮湿或腐蚀性环境中表现出色。

    技术参数


    - 电流额定值:见下表
    | 壳体大小 | 触点数量 | 电流额定值 |
    |
    | 13 | 3 | 10A |
    | 13 | 5 | 5A |
    | 16 | 7 | 10A |
    | 16 | 10 | 5A |
    | 21 | 10 | 10A |
    | 21 | 16 | 5A |
    | 25 | 4 | 30A |
    | 25 | 16 | 10A |
    | 25 | 24 | 5A |
    - 电压额定值:
    | 壳体大小 | 触点数量 | 电压额定值 |
    |
    | 13 | 3 | 100V AC, 140V DC |
    | 13 | 5 | 100V AC, 140V DC |
    | 16 | 7 | 100V AC, 140V DC |
    | 16 | 10 | 100V AC, 140V DC |
    | 21 | 10 | 100V AC, 140V DC |
    | 21 | 16 | 100V AC, 140V DC |
    | 25 | 4 | 300V AC, 420V DC |
    | 25 | 16, 24 | 100V AC, 140V DC |
    - 工作温度范围:-25℃至+85℃
    - 存储温度范围:-10℃至+60℃

    产品特点和优势


    1. 防水等级:IP67和IP68认证,能够在特定条件下长时间浸泡于水中而无水渗透。
    2. 耐腐蚀性:采用镀层处理,提高耐腐蚀能力,可在各种环境下使用。
    3. 高可靠性:接触电阻低,绝缘电阻高,抗振动和冲击能力强。

    应用案例和使用建议


    - 汽车电子:广泛应用于汽车电源系统,确保在恶劣环境中稳定运行。
    - 工业自动化:适用于需要高度可靠连接的应用,如机器人控制系统。
    使用建议:
    - 在安装前确认电缆直径和接触点匹配。
    - 使用适当的工具进行焊接或压接操作,确保连接稳固。

    兼容性和支持


    - 该系列连接器可与其他同类防水型连接器配合使用。
    - 提供详细的安装指南和技术支持服务。

    常见问题与解决方案


    - 问题1:连接松动。
    - 解决办法:检查并调整扭矩设置,确保连接牢固。

    - 问题2:电气性能下降。
    - 解决办法:定期清洁连接器,避免灰尘和湿气积聚。

    总结和推荐


    JR-W系列防水圆形连接器在设计上充分考虑了耐用性和可靠性,尤其适合在严苛环境下使用。其优秀的防水、耐腐蚀性能使其成为众多工业应用的理想选择。强烈推荐给需要高性能、高可靠性的应用场景。

    此文档通过提取JR-W系列防水圆形连接器的技术手册内容,总结了其主要特性和应用建议,为工程师和采购人员提供了全面的产品信息。

JR13WR-5P(71)参数

参数
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
颜色 黑色
端接 焊盘
额定电流 5A
外壳材料 Aluminum Alloy
针脚数 5pin
安装方式 法兰安装,面板安装
应用等级 工业级,汽车级,电信级
零件状态 停产
包装方式 散装,袋装

JR13WR-5P(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR13WR-5P(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR13WR-5P(71) JR13WR-5P(71)数据手册

JR13WR-5P(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
