JR13PK-5S(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 圆形连接器插头, JR系列, 5芯, 电缆安装, 焊接
供应商型号: CSJ-ST46678284
供应商: 海外现货
标准整包数: 1

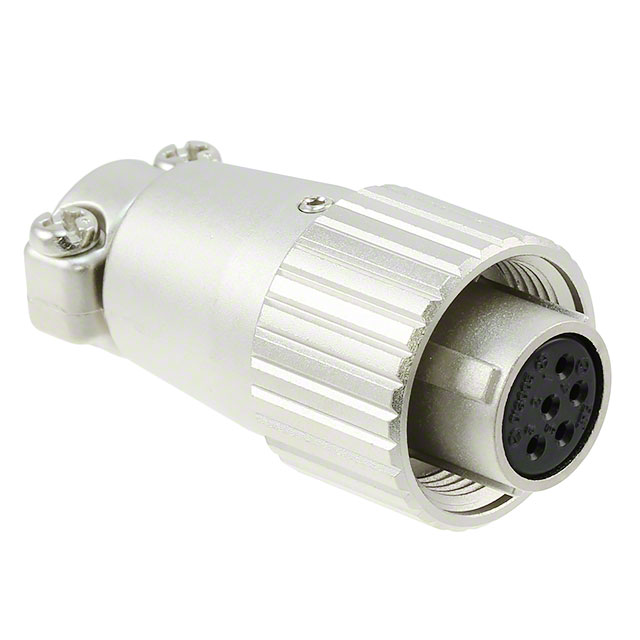

HIROSE ELECTRIC 圆形连接器 JR13PK-5S(71)

JR13PK-5S(71)概述

    JR系列圆形连接器技术手册

    1. 产品简介


    JR系列圆形连接器是符合日本工业标准(JIS) C 5432的圆形电连接器,广泛应用于家用电器和相关电子产品中。这些连接器具有高可靠性和耐用性,适用于需要长期稳定连接的应用场景。JR系列连接器采用多种材料和表面处理技术,以确保在各种环境下的性能稳定。

    2. 技术参数


    - 额定电流
    - Shell size 13: 3个接触点时10A;5个接触点时5A
    - Shell size 16: 7个接触点时10A;10, 14个接触点时5A
    - Shell size 21: 10个接触点时10A;16个接触点时5A(压接型为3A);26个接触点时5A(仅A、B型为10A)
    - Shell size 25: 4个接触点时30A;5个接触点时10A;16, 24个接触点时5A(压接型为3A)
    - 额定电压
    - Shell size 13: 3个和5个接触点时AC250V,DC350V
    - Shell size 16: 7个、10个、14个接触点时AC250V,DC350V
    - Shell size 21: 10个、16个、26个接触点时AC250V,DC350V
    - Shell size 25: 4个、5个接触点时AC1000V,DC1400V;16个、24个接触点时AC250V,DC350V
    - 操作温度范围
    - 工作温度范围:-25°C至+85°C
    - 存储温度范围:-10°C至+60°C

    3. 产品特点和优势


    JR系列圆形连接器具备以下特点和优势:
    - 高可靠性:在严苛环境下仍能保持稳定的电气连接。
    - 多功能性:适用于多种壳体尺寸和接触点数量,适应不同应用场景。
    - 耐用性:通过振动和冲击测试,保证长时间使用的稳定性。
    - 宽温度范围:能够在极端温度条件下正常工作。
    - 多种安装方式:提供螺纹锁紧插头、螺纹锁紧插座等多种安装选项。

    4. 应用案例和使用建议


    应用案例:
    - 汽车应用:JR系列连接器在汽车系统中被广泛应用,确保各部件之间电气连接的稳定性。
    - 家用电器:例如空调、冰箱等家电设备,其中JR系列连接器负责信号传输和电源连接。
    使用建议:
    - 安装注意事项:根据具体应用选择合适的壳体尺寸和接触点数量,以确保最佳性能。
    - 温度管理:避免在极端高温或低温环境下使用,以减少因温度变化引起的连接问题。
    - 环境防护:在腐蚀性环境中使用时,需注意保护连接器,防止银镀层受到硫化气体的影响。

    5. 兼容性和支持


    JR系列圆形连接器具有广泛的兼容性,可以与其他符合JIS C 5432标准的连接器匹配使用。厂家提供了详细的技术支持和服务,包括产品选型指南、安装说明和故障排除指导。用户在遇到问题时,可以通过官方渠道获取技术支持。

    6. 常见问题与解决方案


    - 问题1:接触电阻过高
    - 解决方案:检查接线是否正确,确保接触点干净无污染。

    - 问题2:电压不稳定
    - 解决方案:确认电源输入是否稳定,检查连接器是否松动,重新紧固。
    - 问题3:连接器容易松动
    - 解决方案:检查锁紧机制是否完好,必要时更换锁紧件或重新安装。

    7. 总结和推荐


    综上所述,JR系列圆形连接器以其高可靠性、多功能性和耐用性在众多应用中表现出色。无论是在汽车、家用电器还是其他领域,JR系列连接器都能满足严苛的性能要求。建议在需要高稳定性的应用场景中优先选用JR系列连接器。如果您对具体型号或技术细节有任何疑问,可联系制造商获取进一步的支持和咨询。

JR13PK-5S(71)参数

参数
颜色 银色
端接 焊盘
额定电流 5A
外壳材料 Aluminum Alloy
针脚数 5pin
触头镀层 - 配接
类型 Female Sockets,Plug,Threaded
安装方式 导线安装,自由悬挂,通孔安装
零件状态 最后售卖
包装方式 散装,袋装

JR13PK-5S(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR13PK-5S(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR13PK-5S(71) JR13PK-5S(71)数据手册

JR13PK-5S(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.2025 ¥ 94.8848
库存: 77
起订量: 5 增量: 1
交货地:
最小起订量为:1
合计: ¥ 94.88
