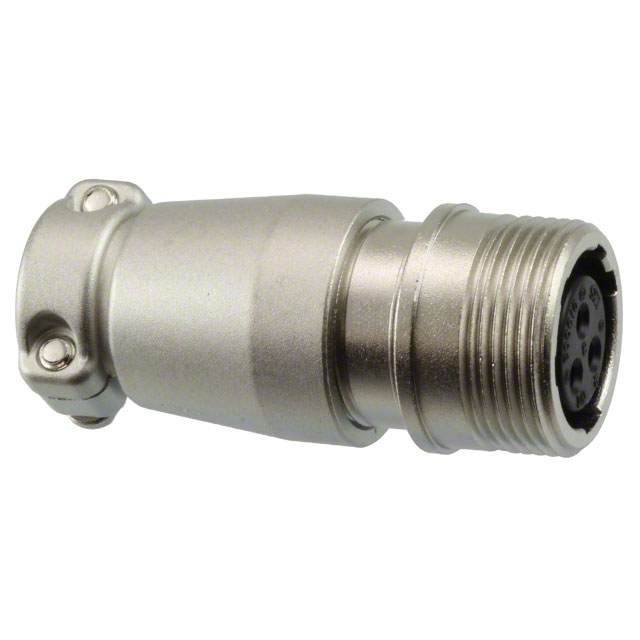

JR13JK3S

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 圆形连接器插座, JR系列, 3芯, 电缆安装, 焊接
供应商型号:
供应商:
标准整包数: 0
HIROSE ELECTRIC 圆形连接器 JR13JK3S

JR13JK3S概述

    JR系列圆形连接器技术手册解析



    产品简介



    JR系列圆形连接器是根据日本工业标准(JIS C 5432)设计制造的电器圆形连接器。这类连接器广泛应用于汽车、通信设备、工业控制等多个领域,其可靠的设计确保了良好的电气性能和物理耐用性。


    技术参数



    以下是JR系列连接器的主要技术参数:
    - 额定电流:
    - Shell Size 13: 3个触点时为10A,5个触点时为5A
    - Shell Size 16: 7个触点时为10A,10和14个触点时为5A
    - Shell Size 21: 10个触点时为10A,16个触点时为5A(压接类型为3A),26个触点时为5A(A和B类型为10A)
    - Shell Size 25: 4个触点时为30A,5个触点时为10A,16和24个触点时为5A(压接类型为3A)
    - 额定电压:
    - Shell Size 13:3个和5个触点时为AC250V,DC350V
    - Shell Size 16:7个、10个和14个触点时为AC250V,DC350V
    - Shell Size 21:10个、16个和26个触点时为AC250V,DC350V
    - Shell Size 25:4个触点时为AC1000V,DC1400V;5个触点时为AC250V,DC350V
    - 工作温度范围:-25°C至+85°C
    - 存储温度范围:-10°C至+60°C


    产品特点和优势



    1. 可靠性高:符合严格的工业标准,提供稳定的电气连接。
    2. 耐用性强:经过多种严苛条件下的测试,如振动、冲击、温循、湿热等。
    3. 广泛应用:适用于多种应用场景,尤其适合需要高可靠性的场合,如汽车、通信和工业自动化。


    应用案例和使用建议



    1. 汽车领域:由于其高可靠性,特别适合用于汽车电气系统的连接,如车身控制模块和传感器连接。
    2. 通信设备:在电信基站和交换机中,可以作为内部电气连接的稳定选择。
    3. 工业控制:可用于工业设备和控制系统中的信号传输和电源连接,确保高可靠性。
    4. 使用建议:在高湿度环境下使用时,建议定期检查绝缘电阻;避免靠近高温源和含有硫化物气体的区域,以减少银接触面的腐蚀。


    兼容性和支持



    - JR系列连接器具备多种型号和规格,可以适应不同需求的应用场景。
    - 提供了详细的工具使用指南,方便用户进行正确的安装和维护。
    - 如需进一步技术支持,可联系HIROSE公司代表。


    常见问题与解决方案



    1. 接触不良:检查连接器和接触点是否清洁,使用适当的工具进行压接。
    2. 绝缘电阻降低:检查是否存放在潮湿环境中,必要时重新检测绝缘电阻。
    3. 振动导致电气断开:确保安装牢固,避免过度振动。


    总结和推荐



    综上所述,JR系列圆形连接器凭借其高可靠性和多功能性,在多个行业中都有广泛的应用前景。推荐用于对连接器性能要求较高的应用场景,如汽车、通信和工业自动化。建议在使用前仔细阅读手册并遵循制造商的指导,以充分发挥其性能。

JR13JK3S参数

参数
类型 Female Sockets,Jack,Threaded
颜色 银色
端接 焊盘
额定电流 10A
外壳材料 Aluminum Alloy
针脚数 3pin
触头镀层 - 配接
安装方式 导线安装,自由悬挂,通孔安装
零件状态 最后售卖
包装方式 散装,袋装
