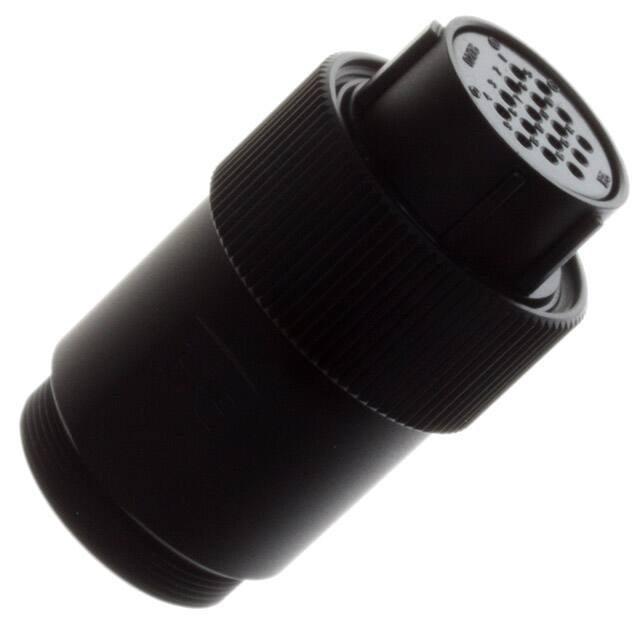

JR21WP-16S(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Female Sockets,Plug,Threaded 焊盘 16pin Aluminum Alloy 5A 银 黑色 导线安装,自由悬挂,通孔安装
供应商型号:
供应商:
标准整包数: 0
HIROSE ELECTRIC 圆形连接器 JR21WP-16S(71)

JR21WP-16S(71)概述

    JR-W系列防水圆形连接器技术手册

    产品简介


    JR-W系列防水圆形连接器是由HIROSE ELECTRIC CO., LTD.设计制造的一款高可靠性的防水连接器。此系列产品适用于各种需要防水、防尘和耐腐蚀的应用场合,如汽车工业、船舶、户外设备及工业自动化等领域。JR-W系列连接器具备IP67和IP68防护等级,在接合状态下可以承受一定程度的水下压力和极端环境温度。

    技术参数


    - 电流容量:根据外壳尺寸和接触点数量的不同,JR-W系列连接器的电流容量范围为5A至30A。
    - 电压等级:交流电压范围为100V至300V,直流电压范围为140V至420V。
    - 工作温度范围:操作温度范围为-25℃至+85℃,存储温度范围为-10℃至+60℃。
    - 接触电阻:最大接触电阻为5mΩ(铜合金银镀层)。
    - 绝缘电阻:最小绝缘电阻为1,000MΩ(DC 500V测量)。
    - 耐压测试:AC 1,000V/1分钟(25WPH-4除外,AC 3,000V/1分钟)。
    - 振动和冲击:连接器需满足特定的振动和冲击要求,以确保稳定性和可靠性。

    产品特点和优势


    1. 防水性能:JR-W系列连接器具有IP67和IP68防护等级,可以在水下深度1米持续30分钟或2米连续14天的情况下保持正常工作。
    2. 防腐蚀性:连接器外壳采用镀黑铬处理,有效提升抗腐蚀能力,适合于多种恶劣环境下的使用。
    3. 高可靠性:连接器的设计考虑到了耐用性和重复使用性,支持至少500次插拔循环。
    4. 耐高温和低温:能够在广泛的温度范围内工作,包括-25℃至+85℃的操作温度范围。

    应用案例和使用建议


    - 汽车工业:由于JR-W系列连接器具备卓越的防水性能和高可靠性,非常适合用于汽车内部的各种线束连接。
    - 户外设备:如灯具、传感器等,这些设备往往需要在恶劣的天气条件下保持稳定的工作状态。
    - 工业自动化:在机械臂、传感器网络中使用,确保系统的稳定运行。
    使用建议:
    - 在安装时,请按照手册中的指示进行正确的焊接或压接操作。
    - 定期检查连接器的密封圈和紧固件,确保连接器处于最佳工作状态。
    - 如需在极端环境下使用,请与HIROSE公司代表联系,获取更详细的定制化解决方案。

    兼容性和支持


    JR-W系列连接器提供多种型号,可匹配不同的电缆直径和接触需求。HIROSE公司提供详尽的技术支持和售后服务,包括安装指南、故障排除和定制化需求支持。此外,JR-W系列连接器还提供了多种配件,如密封垫圈、电缆夹等,确保整体系统的稳定性。

    常见问题与解决方案


    - Q: 连接器接触不良怎么办?
    - A: 检查并重新焊接或更换新的压接端子,确保接触良好。

    - Q: 如何正确清洗连接器?
    - A: 使用无水酒精擦拭连接器表面,避免使用刺激性化学溶剂。

    - Q: 连接器防水失效如何处理?
    - A: 更换损坏的密封圈,并按照手册中的步骤重新组装。

    总结和推荐


    JR-W系列防水圆形连接器以其出色的防水、防腐蚀能力和高可靠性,成为了工业和户外应用领域的理想选择。无论是用于汽车、船舶还是户外设备,它都能提供稳定的电力传输和信号传递。强烈推荐在需要防水、耐腐蚀和高可靠性的应用场合使用JR-W系列连接器。对于客户而言,选择HIROSE公司的产品不仅意味着高品质,更意味着在复杂环境中可靠运作的保障。

JR21WP-16S(71)参数

参数
针脚数 16pin
触头镀层 - 配接
类型 Female Sockets,Plug,Threaded
颜色 黑色
端接 焊盘
额定电流 5A
外壳材料 Aluminum Alloy
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级,汽车级,电信级
零件状态 停产
包装方式 散装

JR21WP-16S(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR21WP-16S(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR21WP-16S(71) JR21WP-16S(71)数据手册

JR21WP-16S(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
