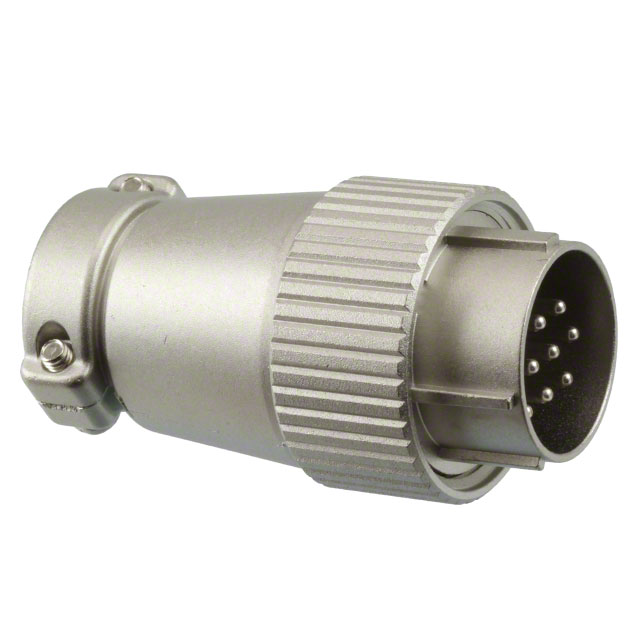

JR21PK-10P(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 圆形连接器插头, JR系列, 10芯, 电缆安装, 焊接
供应商型号: J-HIRO-0073511
供应商: Chip1stop
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 JR21PK-10P(71)

JR21PK-10P(71)概述

    JR系列圆形连接器技术手册

    产品简介


    JR系列圆形连接器符合日本工业标准(JIS C 5432),专门用于家电设备的圆形连接器。这些连接器以其高度可靠性、耐用性和广泛的适用性而闻名。它们适用于多种工业和消费电子产品,如汽车、工业控制设备和家用电器。

    技术参数


    - 电流额定值
    - 壳体尺寸:13,接触数:3,电流:10A
    - 壳体尺寸:13,接触数:5,电流:5A
    - 壳体尺寸:16,接触数:7,电流:10A
    - 壳体尺寸:16,接触数:10、14,电流:5A
    - 壳体尺寸:21,接触数:10、16、26,电流:10A(接线端子型:3A)
    - 壳体尺寸:21,接触数:10、16、26,电流:5A(仅限A和B)
    - 壳体尺寸:25,接触数:4,电流:30A
    - 壳体尺寸:25,接触数:5、16,电流:10A
    - 壳体尺寸:25,接触数:24,电流:5A(接线端子型:3A)
    - 电压额定值
    - 壳体尺寸:13,接触数:3、5,电压:AC250V、DC350V
    - 壳体尺寸:16,接触数:7、10、14,电压:AC250V、DC350V
    - 壳体尺寸:21,接触数:10、16、26,电压:AC1000V、DC1400V
    - 壳体尺寸:25,接触数:4、5,电压:AC1000V、DC1400V
    - 工作温度范围:-25°C到+85°C
    - 存储温度范围:-10°C到+60°C
    - 接触电阻:最大5mΩ
    - 绝缘电阻:最小1000MΩ
    - 耐压测试:无闪络或击穿,AC 1000V,持续1分钟
    - 振动测试:连续10μs或更长,10至55Hz/周期,振幅0.75mm,三个方向各2小时
    - 冲击测试:连续10μs或更长,加速度490m/s²,持续11ms,六个方向各3次
    - 插拔寿命:接触电阻:最大10mΩ,500次
    - 温度循环测试:绝缘电阻:最小1000MΩ,-40°C至+100°C,各停留30分钟,正常温度停留10至15分钟,共进行5个循环
    - 湿热测试:绝缘电阻(干燥时):最小100MΩ,湿度90%至95%,温度40°C,持续96小时

    产品特点和优势


    1. 高可靠性:通过严格的机械和电气测试,确保在恶劣环境下依然稳定可靠。
    2. 高电流承载能力:不同壳体尺寸和接触数量配置满足不同的电流需求。
    3. 宽广的工作温度范围:能够在极端条件下保持稳定的电气性能。
    4. 抗腐蚀性强:银镀层接触面提高了耐腐蚀性,适用于多种环境。

    应用案例和使用建议


    - 汽车应用:可用于电动汽车和传统汽车内部的高压系统连接。
    - 工业自动化:适用于各类自动化设备和控制系统,确保稳定的数据传输和电力传输。
    - 家电设备:应用于各类家用电器,如空调、冰箱、洗衣机等,提供可靠的电源连接。
    使用建议:
    - 在选择连接器时,应根据具体的应用需求选择合适的壳体尺寸和接触数量。
    - 定期检查连接器的接触电阻和绝缘电阻,确保其性能稳定。
    - 避免在潮湿、高温或含有腐蚀性气体的环境中长期存放或使用。

    兼容性和支持


    - JR系列圆形连接器具有多种接口类型(螺纹锁定、卡口锁定),能够与多种设备和配件兼容。
    - HIROSE公司提供全方位的技术支持和服务,包括安装指导、故障排除和产品升级等。

    常见问题与解决方案


    - 问题1:连接器接触不良
    - 解决方案:检查接触点是否有氧化或污垢,必要时清洁或重新焊接。
    - 问题2:绝缘电阻低
    - 解决方案:检查连接器的密封性,确保没有水汽或污染物进入连接器内部。
    - 问题3:接触电阻过高
    - 解决方案:检查接触点是否松动或损坏,必要时更换新的连接器。

    总结和推荐


    JR系列圆形连接器凭借其高可靠性、广泛的应用范围和良好的性能表现,在各种工业和消费电子产品中具有显著的市场竞争力。其多样化的型号和规格能够满足大多数应用场景的需求,强烈推荐在需要高性能连接解决方案的场合中使用。

JR21PK-10P(71)参数

参数
额定电流 10A
外壳材料 Aluminum Alloy
针脚数 10pin
触头镀层 - 配接
类型 Male Pins,Plug,Threaded
颜色 银色
端接 焊盘
长*宽*高 53.5mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装
