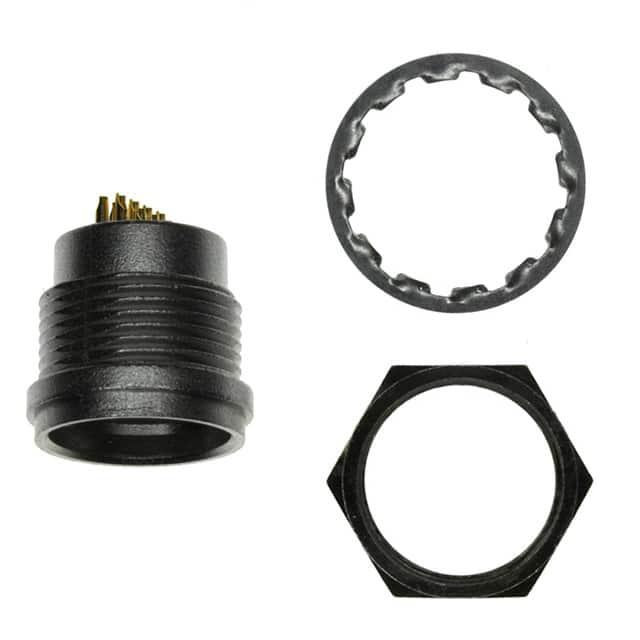

HR25A-9R-12P

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Male Pins,Push-Pull,Receptacle 焊盘 12pin Zinc Alloy 1A 金 银色 隔板安装,面板安装
供应商型号: D-HR25A-9R-12P
供应商: Future
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 HR25A-9R-12P

HR25A-9R-12P概述

    Miniature Push-Pull Circular Connectors: HR25A Series

    1. 产品简介


    HR25A系列微型推拉式圆形连接器是一种专为高密度应用设计的小型连接器。这些连接器主要应用于汽车、工业自动化、通信等领域。由于其紧凑的设计和可靠的连接机制,它们成为需要高可靠性和小型化解决方案的理想选择。

    2. 技术参数


    - 电流额定值: 1A
    - 电压额定值: 30V AC, 42V DC
    - 操作温度范围: -25°C 到 +85°C
    - 存储温度范围: -10°C 到 +60°C
    - 绝缘电阻: 最小1,000 MΩ (100V DC)
    - 耐压能力: 无闪络或绝缘击穿 (100V AC / 1分钟测试电压)
    - 接触电阻: 最大30 mΩ (1A DC)
    - 耐用性: 接触电阻最大50 mΩ (无损伤、裂纹或部件移位, 1,000次循环)
    - 振动: 无电气断续持续时间10μs或更长 (无损伤、裂纹或部件移位)
    - 湿度: 绝缘电阻最小5MΩ (高湿度), 最小50MΩ (干燥状态) (96小时, 温度40°C, 湿度90%至95%)
    - 温度循环: 绝缘电阻最小1,000 MΩ (温度:-55°C / 室温 / +85°C / 室温)

    3. 产品特点和优势


    - 小型化和高密度: 外径尺寸小,提供多个位置选项,适用于高密度布线需求。
    - 简单易用的插拔机制: 支持简单的推入/拉出插拔操作,确保正确插入并带有内置锁释放机构。
    - 多种安装方式和终止类型: 可选多种位置数量、样式和终端类型,包括焊接、压接和PCB安装。
    - 金属外壳: 金属外壳确保良好的接地连接,增强EMI防护。
    - 环保合规: 所有材料均符合RoHS标准。

    4. 应用案例和使用建议


    HR25A系列连接器在多种应用场景中表现出色,如汽车、工业自动化和通信系统。例如,在汽车应用中,这些连接器能够确保可靠的信号传输,同时满足紧凑的空间要求。
    使用建议:
    - 在进行任何连接器插拔操作前,请务必关闭电路电源。
    - 使用包含插座触点的连接器作为电源侧的连接器。
    - 确保连接完全锁定到位。
    - 根据电缆构造调整电缆夹紧、电缆旋转和其他力的作用。

    5. 兼容性和支持


    HR25A系列连接器具有广泛的适用性,可以与各种电缆和PCB设计兼容。制造商提供了详细的技术支持和维护信息,包括详细的安装指南和工具列表。

    6. 常见问题与解决方案


    - 问题: 插拔困难
    - 解决方案: 确保插头和插座完全对齐,并轻轻推动直到听到“咔哒”声。
    - 问题: 电气断续
    - 解决方案: 检查是否有损坏或松动的部分,并重新插入连接器以确保良好接触。
    - 问题: 无法锁定
    - 解决方案: 确认锁释放机制已正确使用,并轻轻拉动插头释放环以解锁。

    7. 总结和推荐


    HR25A系列微型推拉式圆形连接器具备多项独特功能和优势,非常适合于高可靠性要求的应用场景。它的紧凑设计、高密度连接能力和可靠的机械性能使其在市场上具有强大的竞争力。我们强烈推荐这一系列连接器用于需要高性能、可靠性和紧凑设计的应用场合。

HR25A-9R-12P参数

参数
触头镀层 - 配接
类型 Male Pins,Push-Pull,Receptacle
颜色 银色
端接 焊盘
额定电流 1A
外壳材料 Zinc Alloy
针脚数 12pin
安装方式 隔板安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

HR25A-9R-12P厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HR25A-9R-12P数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC HR25A-9R-12P HR25A-9R-12P数据手册

HR25A-9R-12P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.3394 ¥ 147.8032
5+ $ 16.9613 ¥ 145.8597
25+ $ 16.5872 ¥ 143.9162
50+ $ 16.203 ¥ 140.6494
150+ $ 15.6384 ¥ 134.5916
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
