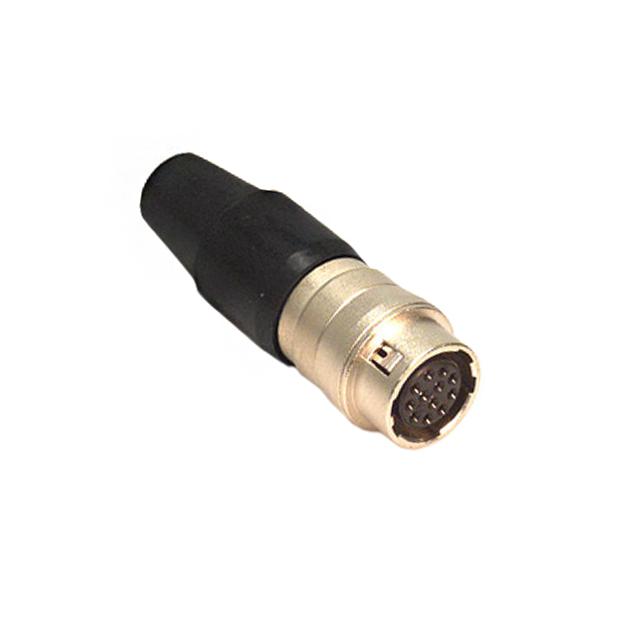

HR10A-10J-12S(73)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 微型圆形连接器插座, HR10系列, 12芯, 电缆安装, 焊接
供应商型号: 2427517
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 HR10A-10J-12S(73)

HR10A-10J-12S(73)概述

    HR10 系列推拉式连接器技术手册

    产品简介


    HR10 系列推拉式连接器是一种小型高密度连接器,专为各种需要高可靠性的便携式电子设备设计。这些连接器具有紧凑的设计,能够在有限的空间内实现高性能连接。由于其轻巧和易于操作的特点,HR10 系列连接器适用于多种小型电子设备,尤其是对美观有较高要求的应用场合。

    技术参数


    以下是 HR10 系列连接器的主要技术参数:
    - 材料
    - 壳体:锌合金和黄铜,缎面镍镀层
    - 绝缘体:聚酰胺/聚丁二烯(蓝色或黑色)
    - 针脚:黄铜/青铜,镀银或金
    - 女针:铍铜/磷青铜,镀银或金
    - 订购信息
    - 编号格式:HR10 A−7 P−4 P A,各编号代表不同的配置选项。
    - 尺寸
    - 外壳尺寸:根据不同型号,直径和长度有所不同。
    - 重量:通常在几克到几十克之间。
    - 性能
    - 阻抗:50Ω
    - 绝缘电阻:直流250V时大于1000MΩ
    - 接触电阻:直流1A时中心接触电阻小于6.5mΩ,外围接触电阻小于4mΩ
    - 耐压:交流250V有效值,持续1分钟
    - V.S.W.R:在0到1000MHz范围内小于1.3
    - 拉力:4.9N,相当于500gf以上

    产品特点和优势


    1. 紧凑设计:HR10 系列是市面上最紧凑的连接器之一,外形如香烟般纤细,适用于空间受限的应用。
    2. 简易操作:采用推拉式耦合机制,只需轻轻一推即可完成连接,操作方便快捷。
    3. 防误插设计:五键系统确保连接方向唯一,即使在盲插情况下也能准确连接。
    4. 保护针脚:设计上避免了盲插时可能损坏针脚的情况。
    5. 高密度安装:节省空间的推拉式机制使得多连接器安装更为容易。
    6. 简便安装:无需螺丝固定,简化了布线和安装过程。
    7. 外观优美:简洁设计且带有磨砂处理,提高了设备的整体外观。

    应用案例和使用建议


    HR10 系列连接器广泛应用于各种小型电子设备中,尤其适合便携式设备。例如,可以用于笔记本电脑、平板电脑、智能手机等设备的外部接口连接。具体使用建议如下:
    - 在安装过程中,应严格按照手册中的步骤进行电缆处理和焊接,以确保连接器的稳定性和可靠性。
    - 为了防止连接器在使用过程中松动,建议使用推拉式锁紧机制,确保连接牢固。
    - 定期检查连接器的状态,及时更换磨损严重的部件,以保持设备的最佳性能。

    兼容性和支持


    HR10 系列连接器与其他电子元件具有良好的兼容性,可以用于不同类型的电路板和设备。厂商提供了详尽的技术支持和售后服务,确保用户能够得到及时的技术帮助和解决方案。

    常见问题与解决方案


    以下是用户在使用过程中可能遇到的一些常见问题及其解决方法:
    - 问题1:连接不稳定
    - 解决方法:确保连接器正确插入,并检查连接器是否清洁。
    - 问题2:接触不良
    - 解决方法:检查连接器针脚是否有损坏或腐蚀,必要时更换新的连接器。
    - 问题3:防水性能下降
    - 解决方法:如果使用的是防水型号,确保在组装时按照手册指示进行密封处理。

    总结和推荐


    HR10 系列推拉式连接器凭借其紧凑的设计、易操作性、高可靠性以及广泛的适用范围,成为市场上一款非常受欢迎的产品。无论是对于便携式电子设备还是需要高可靠性的工业应用,HR10 系列连接器都是一款值得信赖的选择。因此,强烈推荐该产品用于各种需要高可靠性连接的应用场景。

HR10A-10J-12S(73)参数

参数
外壳材料 Zinc Alloy
针脚数 12pin
触头镀层 - 配接
类型 Female Sockets,Jack,Push-Pull
颜色 银色
端接 焊盘
额定电流 2A
长*宽*高 43mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装
