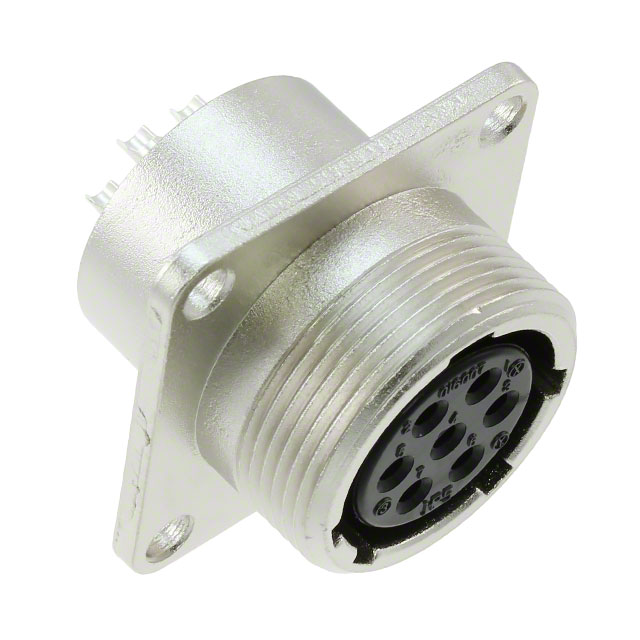

JR16RK-7S

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 圆形连接器插座, JR系列, 7芯, 面板安装, 焊接
供应商型号: JR16RK-7S
供应商: 国内现货
标准整包数: 1

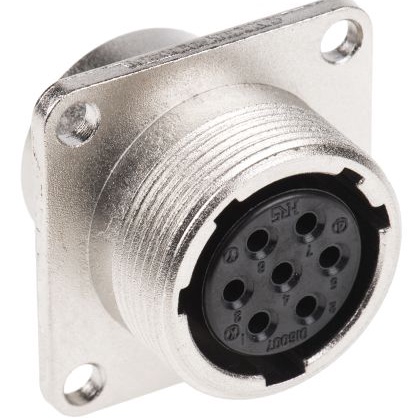

HIROSE ELECTRIC 圆形连接器 JR16RK-7S

JR16RK-7S概述

    JR系列圆型连接器技术手册

    1. 产品简介


    JR系列圆型连接器符合JIS C 5432标准,适用于家用电器。该系列连接器旨在提供高可靠性的电气连接解决方案,适用于各种需要稳定电流传输的应用场合。产品涵盖了多种壳体尺寸、接触点数量,适合不同应用需求。

    2. 技术参数


    额定电流
    - 壳体尺寸13:3个接触点时为10A,5个接触点时为5A
    - 壳体尺寸16:7个接触点时为10A,10和14个接触点时为5A
    - 壳体尺寸21:10个接触点时为10A,16个接触点时为5A(压接类型:3A),26个接触点时10A(仅A、B为10A)
    - 壳体尺寸25:4个接触点时为30A,5和16个接触点时为10A,24个接触点时为5A(压接类型:3A)
    额定电压
    - 壳体尺寸13:3个和5个接触点时为AC250V,DC350V
    - 壳体尺寸16:7个、10个和14个接触点时为AC250V,DC350V
    - 壳体尺寸21:10个、16个和26个接触点时为AC250V,DC350V
    - 壳体尺寸25:4个和5个接触点时为AC1000V,DC1400V;16个和24个接触点时为AC250V,DC350V
    工作温度范围
    - 操作温度范围:-25°C 至 +85°C
    - 存储温度范围:-10°C 至 +60°C
    其他关键指标
    - 接触电阻:最大5mΩ(对于特定型号接触电阻可能为10mΩ)
    - 绝缘电阻:最小1000MΩ(对于某些型号为10000MΩ)
    - 耐压测试:1000V AC持续1分钟(某些型号为3000V AC)
    - 振动和冲击测试:耐振动和耐冲击,无电气断开现象
    - 温度循环测试:最小绝缘电阻为1000MΩ,特定型号为10000MΩ
    - 防潮测试:在潮湿条件下最小绝缘电阻为100MΩ(某些型号为5000MΩ)

    3. 产品特点和优势


    - 符合JIS C 5432标准,确保产品品质和互换性。
    - 多种接触点配置选择,可满足不同的电流需求。
    - 良好的机械强度和耐久性,经过严格的振动和冲击测试。
    - 适用于高可靠性要求的汽车及其他工业应用。

    4. 应用案例和使用建议


    应用案例
    - 汽车:由于其高可靠性,JR系列连接器适用于汽车内部复杂布线系统的稳定连接。
    - 家电:适用于家电设备中需要稳定电流传输的连接部位。
    使用建议
    - 确保所有连接点按照制造商指南正确压接。
    - 定期检查连接器外观和接触点状态,以保持最佳性能。
    - 在特别恶劣环境下使用时,如湿度大、尘埃多的地方,建议增加额外防护措施。

    5. 兼容性和支持


    - 该产品支持与其他符合JIS C 5432标准的连接器互连。
    - 制造商提供全面的技术支持和售后服务,包括安装指导和技术咨询。

    6. 常见问题与解决方案


    - 问题:连接器在湿度较高的环境中表现不佳。
    解决办法:定期进行防潮检查,确保接触电阻在正常范围内。

    - 问题:长时间存储后连接器焊接性能下降。
    解决办法:使用前重新检查焊锡性能,确保焊点可靠。

    7. 总结和推荐


    JR系列圆型连接器凭借其高可靠性、广泛的适用性和易于维护的特点,在多个行业中拥有广泛的应用前景。尽管存在一些需要注意的环境限制,但对于大多数常规应用而言,这些连接器都是理想的选择。强烈推荐在对稳定性要求较高的应用中使用JR系列连接器。
    综上所述,JR系列连接器是一款值得信赖的产品,无论是在汽车制造还是家用电器领域都具有很强的竞争优势。

JR16RK-7S参数

参数
针脚数 7pin
触头镀层 - 配接
类型 Female Sockets,Receptacle,Threaded
颜色 银色
端接 焊盘
额定电流 10A
外壳材料 Aluminum Alloy
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装,袋装

JR16RK-7S厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。
