JRC21BP-26S(31)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Bayonet Lock,Female Sockets,Plug 焊盘 26pin Aluminum Alloy 5A 银 银色 导线安装,自由悬挂,通孔安装
供应商型号: 10B-2986016-4
供应商: 国内现货
标准整包数: 1

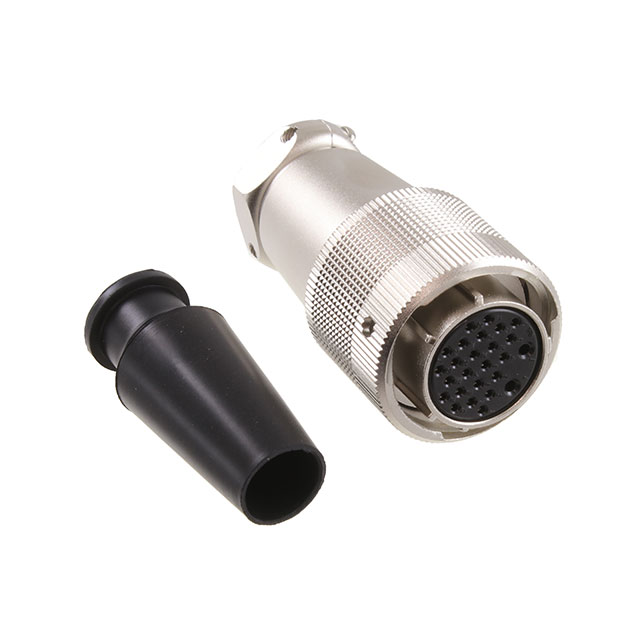

HIROSE ELECTRIC 圆形连接器 JRC21BP-26S(31)

JRC21BP-26S(31)概述

    JR系列圆形连接器技术手册

    产品简介


    JR系列圆形连接器是符合日本工业标准(JIS)C 5432的电连接器,用于家电等电器设备中。这些连接器采用圆柱形设计,具有高可靠性和耐用性。它们适用于多种应用场合,如汽车、工业自动化和消费电子产品。

    技术参数


    - 额定电流
    - Shell size 13:3个接触点时为10A,5个接触点时为5A
    - Shell size 16:7个接触点时为10A,10个和14个接触点时为5A
    - Shell size 21:10个接触点时为10A,16个接触点时为5A(压接类型为3A),26个接触点时部分为10A
    - Shell size 25:4个接触点时为30A,5个接触点时为10A,16个接触点时为5A(压接类型为3A),24个接触点时为5A(压接类型为3A)
    - 额定电压
    - Shell size 13:3个接触点时为AC250V、DC350V
    - Shell size 16:7个接触点时为AC250V、DC350V,10个和14个接触点时为AC250V、DC350V
    - Shell size 21:10个接触点时为AC250V、DC350V,16个和26个接触点时为AC1000V、DC1400V
    - Shell size 25:4个接触点时为AC1000V、DC1400V,5个接触点时为AC250V、DC350V,16个和24个接触点时为AC250V、DC350V
    - 操作温度范围
    - -25°C至+85°C
    - 绝缘电阻
    - 最小值为1000MΩ,特殊情况下的最小值为10,000MΩ(例如JR 25-4和5接触点)
    - 耐电压
    - 没有闪络或击穿,具体数值根据不同的接触点而变化

    产品特点和优势


    JR系列连接器具有以下特点:
    - 高可靠性:符合JIS标准,确保长期稳定使用
    - 多种接触点配置:适应不同的电流需求
    - 耐用性:适用于各种恶劣环境,包括振动和冲击测试

    应用案例和使用建议


    - 汽车应用:适用于要求高度可靠性的汽车系统,如车载娱乐系统和安全系统
    - 工业自动化:适合自动化生产线上的设备连接
    - 消费电子:可用于各类家用电器的连接接口
    使用建议:
    - 在安装前检查连接器外观是否有损伤
    - 确保正确的压接工艺以保证连接质量

    兼容性和支持


    - 该系列连接器可以与其他JIS标准兼容的产品进行连接
    - 制造商提供详细的安装和使用指导,同时提供技术支持服务

    常见问题与解决方案


    1. 问题:连接器接触不良
    - 解决方法:检查接触点是否有污物,确保正确安装
    2. 问题:绝缘性能下降
    - 解决方法:更换新的连接器,确保存储条件良好
    3. 问题:接触电阻过大
    - 解决方法:重新压接连接器,确保压接质量

    总结和推荐


    JR系列圆形连接器以其高可靠性、广泛的应用范围和良好的技术支持脱颖而出。对于需要高度可靠性的应用场合,我们强烈推荐使用JR系列连接器。无论是汽车、工业自动化还是消费电子,它都能提供出色的性能表现。

JRC21BP-26S(31)参数

参数
类型 Bayonet Lock,Female Sockets,Plug
颜色 银色
端接 焊盘
额定电流 5A
外壳材料 Aluminum Alloy
针脚数 26pin
触头镀层 - 配接
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

JRC21BP-26S(31)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JRC21BP-26S(31)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JRC21BP-26S(31) JRC21BP-26S(31)数据手册

JRC21BP-26S(31)封装设计

查看详情并下载
Symbol
Footprint
3D Model
