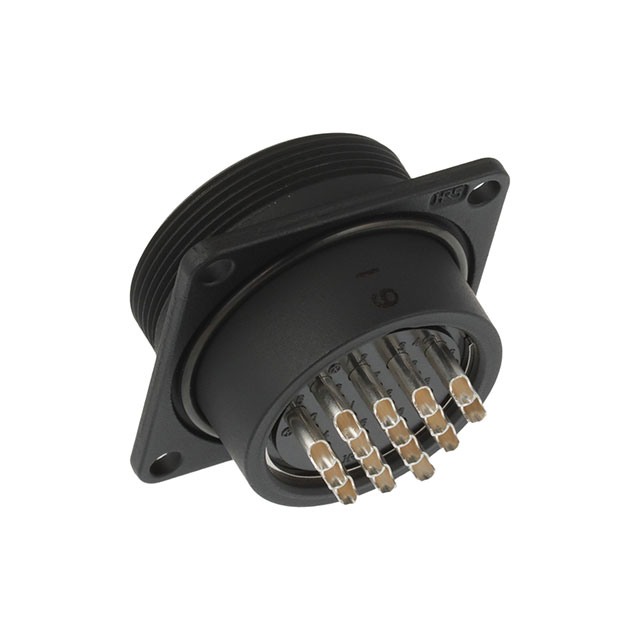

JR25WR-16S(31)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Female Sockets,Receptacle,Threaded 焊盘 16pin Aluminum Alloy 10A 银 黑色 法兰安装,面板安装
供应商型号: H126605-ND
供应商: Digi-Key
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 JR25WR-16S(31)

JR25WR-16S(31)概述

    高质量电子元器件技术手册:防水圆形连接器
    本文将对HIROSE公司生产的JR-W系列防水圆形连接器进行全面介绍,涵盖产品规格、技术参数、特点优势、应用案例、兼容性及常见问题解答等内容。旨在为工程师和采购人员提供详尽的技术资料,助力他们更好地选择和应用这一高性能的电子元器件。

    1. 产品简介


    JR-W系列是HIROSE推出的一款适用于恶劣环境下的防水圆形连接器。此系列产品具备多种型号规格,可以根据不同的需求进行定制。它们主要用于需要高度可靠连接的场合,例如汽车、工业自动化等领域。

    2. 技术参数


    - 电流额定值
    - 壳体尺寸13:3个触点时,电流为10A;5个触点时,电流为5A。
    - 壳体尺寸16:7个触点时,电流为10A;10个触点时,电流为5A。
    - 壳体尺寸21:10个触点时,电流为10A;16个触点时,电流为5A。
    - 壳体尺寸25:4个触点时,电流为30A;16个触点时,电流为10A;24个触点时,电流为5A。
    - 电压额定值
    - 壳体尺寸13、16、21:10个触点时,电压为100V AC,140V DC。
    - 壳体尺寸25:4个触点时,电压为300V AC,420V DC;16个触点时,电压为100V AC,140V DC。
    - 工作温度范围
    - 操作温度范围:-25°C至+85°C。
    - 存储温度范围:-10°C至+60°C。

    3. 产品特点和优势


    - 防水等级
    - 达到IP67(浸入水下1米30分钟)和IP68(浸入水下2米14天)标准。

    - 抗腐蚀性
    - 外壳镀层提高了耐腐蚀性,适用于各种严苛环境。

    - 高可靠性
    - 接触电阻最大为5mΩ,绝缘电阻最小为1000MΩ(湿度高时为10MΩ),耐受电压测试中无闪络或击穿现象。

    4. 应用案例和使用建议


    JR-W系列广泛应用于汽车、工业自动化、铁路系统等领域。例如,在汽车应用中,JR-W系列确保了车辆在不同天气条件下的稳定连接性能。使用时,应注意以下几点:
    - 在连接前确保电路断电。
    - 使用带有插座触点的连接器作为电源侧。
    - 确保耦合完全到位。

    5. 兼容性和支持


    JR-W系列可与其他同类防水连接器配合使用,适用于多种电缆直径和型号。制造商提供了详细的安装指南和技术支持,以确保客户能正确安装和使用该产品。

    6. 常见问题与解决方案


    - 问题1:如何检查连接器是否防水?
    - 解决方案:将连接器完全浸入水中一定时间后取出,检查内部是否有水迹。

    - 问题2:接触电阻过高怎么办?
    - 解决方案:确保正确的压接或焊接工艺,必要时更换新的触点。

    7. 总结和推荐


    综上所述,JR-W系列防水圆形连接器以其卓越的防水性能、高可靠性以及广泛的应用领域成为市场上不可或缺的优质产品。其独特的优势使其成为各类恶劣环境下的理想选择。我们强烈推荐该系列连接器给需要在复杂环境中保持稳定连接的工程师和企业。
    通过本文的详细解读,相信读者们能够更好地理解JR-W系列连接器的产品特性和应用场景,从而做出明智的选择。

JR25WR-16S(31)参数

参数
触头镀层 - 配接
类型 Female Sockets,Receptacle,Threaded
颜色 黑色
端接 焊盘
额定电流 10A
外壳材料 Aluminum Alloy
针脚数 16pin
安装方式 法兰安装,面板安装
应用等级 工业级,汽车级,电信级
零件状态 在售
包装方式 散装

JR25WR-16S(31)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR25WR-16S(31)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR25WR-16S(31) JR25WR-16S(31)数据手册

JR25WR-16S(31)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.1196 ¥ 85.5106
10+ $ 9.4889 ¥ 80.181
库存: 40
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 85.51
直接购买
加入购物车
