JRC16BR-7S(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Connectors,Standard Circular Connector 焊盘 7pin Aluminum Alloy 10A 面板安装
供应商型号: HR1304-ND
供应商: Digi-Key
标准整包数: 1

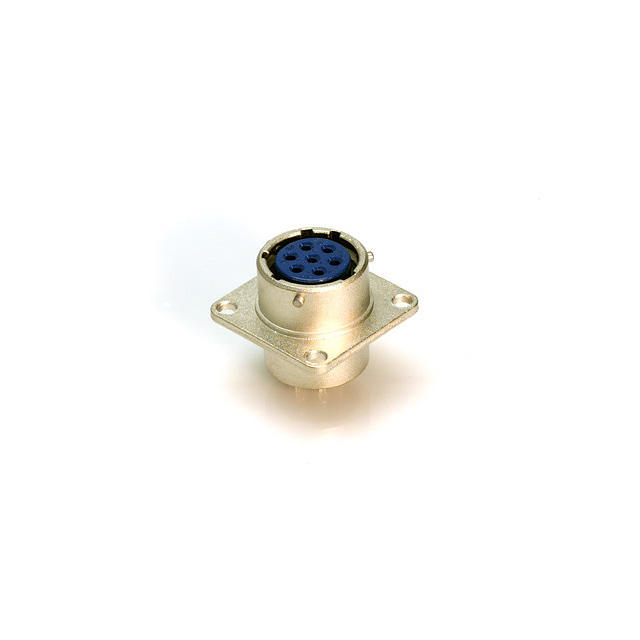

HIROSE ELECTRIC 圆形连接器 JRC16BR-7S(71)

JRC16BR-7S(71)概述

    JR系列圆形连接器产品技术手册解析

    产品简介


    JR系列圆形连接器是符合日本工业标准JIS C 5432的圆形连接器,适用于各种家电和工业设备。这些连接器广泛应用于汽车、家用电器、工业自动化和通信设备等领域,为设备提供可靠的电连接解决方案。

    技术参数


    JR系列圆形连接器的主要技术参数如下:
    | 壳体尺寸 | 接触点数 | 额定电流 (A) | 额定电压 (V) |
    ||
    | 13 | 3 | 10 | AC250, DC350 |
    | 16 | 7 | 10 | AC250, DC350 |
    | 21 | 10, 16, 26 | 10, 5 (压接型:3A), 5A (仅A, B:10A) | AC1000V, DC1400V |
    | 25 | 4, 5, 16, 24 | 30, 10, 5 (压接型:3A) | AC3000V, AC1000V |
    其他关键参数包括:
    - 工作温度范围:-25°C 至 +85°C
    - 存储温度范围:-10°C 至 +60°C
    - 最大接触电阻:5 mΩ(某些型号压接型为10 mΩ)
    - 最小绝缘电阻:1,000 MΩ(某些型号为10,000 MΩ)
    - 耐电压测试:无闪络或介质击穿(1,000V或3,000V,持续1分钟)

    产品特点和优势


    JR系列圆形连接器具有以下显著特点:
    - 高可靠性:耐振动和冲击性能优越,确保连接稳定。
    - 广泛的电流电压范围:能够适应多种应用需求。
    - 多种安装方式:包括螺纹锁定和卡口锁定,灵活适应不同场合。
    - 高防护等级:具备良好的防潮、防尘和抗高温性能。

    应用案例和使用建议


    JR系列连接器在以下场景中得到广泛应用:
    - 汽车制造:车辆内部复杂的布线系统,确保稳定可靠的电气连接。
    - 工业自动化:工厂自动化设备中用于数据传输和电力供应。
    - 家用电器:如洗衣机、冰箱等家电产品中的连接接口。
    使用建议:
    - 确保正确的接触点数和电流匹配:根据实际应用场景选择合适的接触点数和电流等级。
    - 定期检查和维护:特别是在潮湿环境中使用时,需定期检查连接器的密封性能和绝缘状态。

    兼容性和支持


    JR系列连接器与其他设备兼容良好,可以方便地集成到现有的系统中。制造商提供详尽的技术支持和售后服务,包括安装指导、维护培训和故障排除服务。

    常见问题与解决方案


    常见问题及其解决方案:
    - 接触不良:确保压接工具正确使用,且接触点牢固可靠。
    - 耐压不足:检查连接器和电线的规格是否符合要求,避免过载使用。
    - 接触电阻过高:清洁连接器表面,去除氧化物或污垢。

    总结和推荐


    综上所述,JR系列圆形连接器凭借其卓越的可靠性和多功能性,在各类电子设备中表现出色。强烈推荐在需要高可靠性连接的场合使用JR系列连接器,尤其是对性能和稳定性有较高要求的应用场景。对于特殊应用需求,建议直接联系制造商获取更多技术支持。

JRC16BR-7S(71)参数

参数
端接 焊盘
额定电流 10A
外壳材料 Aluminum Alloy
针脚数 7pin
触头镀层 - 配接 -
类型 Connectors,Standard Circular Connector
颜色 -
安装方式 面板安装
零件状态 停产

JRC16BR-7S(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JRC16BR-7S(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JRC16BR-7S(71) JRC16BR-7S(71)数据手册

JRC16BR-7S(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
