HR30-7J-10PC(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Jack Housing,Push-Pull 10pin Polyphenylene Sulfide (PPS) 2A 导线安装,自由悬挂,通孔安装 37.3mm(长度)
供应商型号: CSJ-ST66739525
供应商: 海外现货
标准整包数: 1

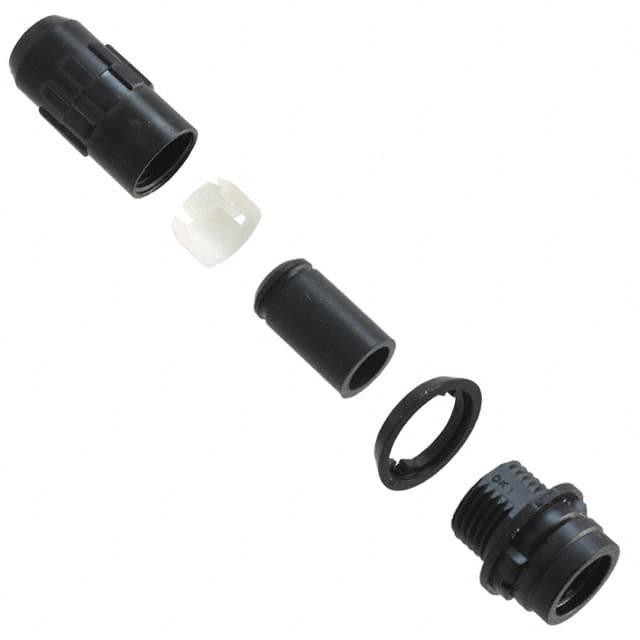

HIROSE ELECTRIC 圆形连接器 HR30-7J-10PC(71)

HR30-7J-10PC(71)概述

    HR30 Series Miniature Waterproof Plastic Connectors

    1. 产品简介


    HR30系列微型防水塑料连接器是一系列高性能的小型化防水塑料连接器,适用于需要高可靠性的应用场景。这些连接器包含3、6、10和12个接触点,具有低外形设计,特别适合空间受限的应用场合。它们广泛应用于汽车、工业自动化、通信设备等领域。

    2. 技术参数


    | 参数 | 规格 |

    | 接触电阻 | 最大5mΩ(3个接触点),最大15mΩ(焊接型) |
    | 绝缘电阻 | 最小1000MΩ(100V直流测试) |
    | 耐压等级 | 无闪络或绝缘击穿(300V交流/1分钟) |
    | 振动耐久性 | 无电气断开超过10μs(频率:10-55Hz,振幅0.75mm,每个方向10个循环) |
    | 寿命(插拔循环) | 接触电阻10mΩ(3个接触点),30mΩ(焊接型),100mΩ(通孔型),1000次插拔 |
    | 温度循环 | 最小绝缘电阻100MΩ(-55°C到室温再到+85°C,循环5次) |
    | 湿度耐受性 | 最小绝缘电阻(湿度高时)10MΩ,干燥时100MΩ(40°C,湿度90%-95%,持续96小时) |
    | 防水性能 | 在1米深水中浸泡30分钟或在2米深水中浸泡14天,符合IP67/IP68标准 |

    3. 产品特点和优势


    HR30系列连接器具备多个独特的优势,使其在多种应用中表现出色:
    - 小巧轻便:小尺寸和低外形设计,重量轻,3和6接触点仅重6克,10和12接触点仅重9克。
    - 防水构造:提供IP67和IP68防水等级,在各种恶劣环境中均能正常工作。
    - 易于操作:采用推拉锁结构,方便操作且防误插。
    - 稳固锁定:可以单手操作牢固锁定,确保连接稳定性。
    - 兼容材料:符合RoHS标准,环保材料,降低对环境的影响。

    4. 应用案例和使用建议


    应用案例:HR30系列连接器广泛应用于汽车电子、工业自动化和通信设备中。例如,在汽车电子系统中,HR30系列连接器能够应对车辆振动、湿度等复杂环境,确保电气系统的可靠性。
    使用建议:为了确保最佳性能,建议在组装过程中严格按照制造商提供的安装指南进行操作。特别是在焊接和插拔过程中要注意避免冷焊点和气泡的产生,以保证良好的电连接。同时,在组装电缆时,务必保持电缆护套端面与密封圈凹槽的位置关系正确。

    5. 兼容性和支持


    HR30系列连接器与其他同类产品具有良好的兼容性,且适用于多种电缆类型。此外,制造商提供了详细的安装工具和技术支持,帮助用户顺利完成组装和维护工作。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 冷焊点和气泡 | 确保焊接时间在3-4秒内,并检查焊点是否完全融合 |
    | 连接不稳定 | 检查连接部分是否紧固,确认锁扣机制正常工作 |
    | 电气断开 | 重新进行插拔循环测试,确保连接稳定可靠 |

    7. 总结和推荐


    HR30系列微型防水塑料连接器是一款高性能、可靠且环保的产品,适用于各种需要高可靠性连接的应用场合。其小巧的体积和优秀的防水性能使其成为众多工业领域的首选。强烈推荐在需要小型化、防水和高性能连接器的项目中使用此产品。对于关键应用如汽车电子,建议联系厂商获取进一步技术支持。

HR30-7J-10PC(71)参数

参数
触头镀层 - 配接 -
类型 Jack Housing,Push-Pull
颜色 -
端接 -
额定电流 2A
外壳材料 Polyphenylene Sulfide (PPS)
针脚数 10pin
长*宽*高 37.3mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

HR30-7J-10PC(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HR30-7J-10PC(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC HR30-7J-10PC(71) HR30-7J-10PC(71)数据手册

HR30-7J-10PC(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
