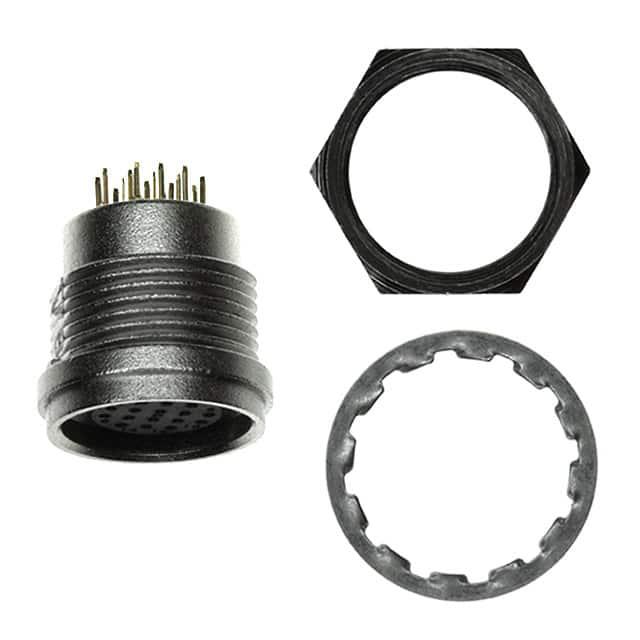

HR25A-9R-16SA

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Female Sockets,Push-Pull,Receptacle 焊盘 16pin Zinc Alloy 1A 金 银色 通孔安装,隔板安装,面板安装
供应商型号: HR1879-ND
供应商: Digi-Key
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 HR25A-9R-16SA

HR25A-9R-16SA概述

    HR25A 系列微型推拉式圆形连接器技术手册解析

    1. 产品简介


    HR25A 系列是一种紧凑型的推拉式圆形连接器,适用于需要高密度设计和可靠连接的应用场景。该系列连接器具有小型化的特点,支持 4 至 20 个触点,并且可以配置为插头(Plug)、插座(Receptacle)或接线端子(Jack)形式。其主要功能在于提供稳定、可靠的电气连接,并支持多种安装方式(如焊接、压接或板载式)。HR25A 系列广泛应用于汽车、通信设备、工业控制、医疗仪器等领域。

    2. 技术参数


    以下是 HR25A 系列连接器的关键技术参数:
    - 尺寸:
    - 插头外壳直径:7 mm 或 9 mm
    - 配合高度:31.8 mm 至 40.3 mm
    - 电气特性:
    - 工作电压:最大 30V AC / 42V DC
    - 最大电流:1 A
    - 绝缘电阻:≥1,000 MΩ(测试电压 100V DC)
    - 接触电阻:≤30 mΩ(直流 1 A 下)
    - 耐受电压:100V AC / 1 分钟无闪络或击穿现象
    - 机械特性:
    - 寿命:≥1,000 次插拔循环,接触电阻 ≤50 mΩ
    - 振动测试:频率范围 10 Hz 至 55 Hz,5 分钟周期,每轴方向 10 个周期,无电气中断
    - 温度范围:操作温度:-25°C 至 +85°C;存储温度:-10°C 至 +60°C
    - 材料与环保:
    - 外壳材质:锌合金,表面镍镀层
    - 绝缘体材质:PPS,UL94-V0 级阻燃
    - 符合 RoHS 标准

    3. 产品特点和优势


    HR25A 系列连接器的独特功能和优势如下:
    1. 高密度设计:小体积设计允许更高的触点密度,适合空间受限的应用。
    2. 便捷插拔:推入式/拉出式操作,配合内置锁释放机制,确保快速、安全连接。
    3. 坚固耐用:金属外壳提供优异的机械强度和电磁干扰(EMI)防护能力。
    4. 多样化配置:支持多种触点数、连接器类型和安装方式,满足不同应用场景需求。
    5. 环保合规:所有材料均符合 RoHS 标准,环保友好。

    4. 应用案例和使用建议


    HR25A 系列连接器因其高可靠性被广泛用于汽车电子系统、通信设备及医疗设备等领域。例如:
    - 在汽车应用中,HR25A 连接器可用于控制单元间的信号传输,确保系统的稳定运行。
    - 在医疗设备中,其高绝缘特性和抗震能力使其成为精密仪器的理想选择。
    使用建议:
    1. 根据具体需求选择合适的触点数量和安装方式。
    2. 确保电缆构造适配连接器的额定电流和电压,避免过载或短路风险。
    3. 插拔时务必断电操作,防止对电路造成损害。

    5. 兼容性和支持


    HR25A 系列支持与多种标准电缆和工具兼容,可选配手动或自动压接工具完成组装。制造商 Hirose Electric 提供全面的技术支持和售后服务,包括产品咨询、样品供应和技术培训等。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔困难 | 确保连接器外壳正确对齐,避免异物卡住接口 |
    | 接触电阻异常 | 检查接触部位是否清洁、是否有氧化现象 |
    | 插拔寿命不足 | 遵循规范操作,避免过度插拔 |

    7. 总结和推荐


    HR25A 系列微型推拉式圆形连接器凭借其高密度设计、便捷的操作性和强大的环境适应能力,在众多行业中展现了卓越的性能。产品完全符合国际标准,并提供了可靠的技术支持和完善的解决方案。对于需要紧凑、高效连接器的应用场合,HR25A 系列是值得推荐的选择。

HR25A-9R-16SA参数

参数
触头镀层 - 配接
类型 Female Sockets,Push-Pull,Receptacle
颜色 银色
端接 焊盘
额定电流 1A
外壳材料 Zinc Alloy
针脚数 16pin
安装方式 通孔安装,隔板安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装
