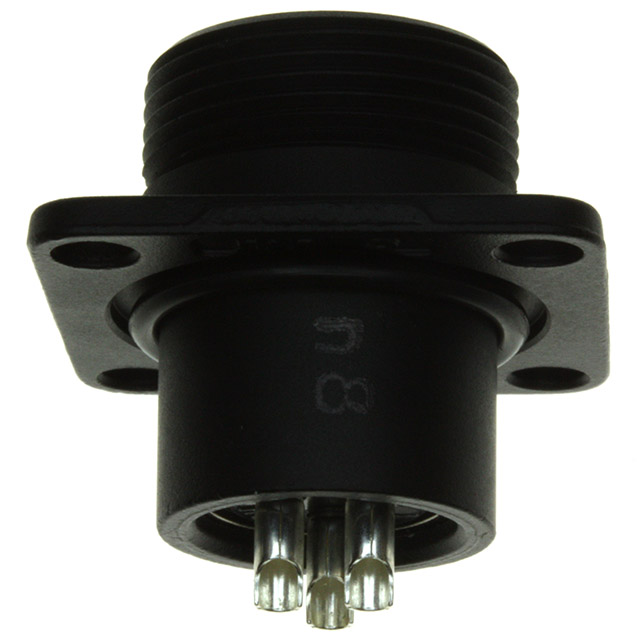

JR13WR-3P(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Male Pins,Receptacle,Threaded 焊盘 3pin Aluminum Alloy 10A 银 黑色 法兰安装,面板安装
供应商型号: HR1330-ND
供应商: Digi-Key
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 JR13WR-3P(71)

JR13WR-3P(71)概述


    产品简介


    JR-W系列防水圆形连接器是专为严苛环境下设计的连接解决方案,具有高可靠性。此系列连接器能够应用于需要防水、抗腐蚀的应用场合,如汽车制造、工业自动化、医疗器械等领域。

    技术参数


    - 电流额定值
    - 壳体尺寸13,触点数量3:10A
    - 壳体尺寸13,触点数量5:5A
    - 壳体尺寸16,触点数量7:10A
    - 壳体尺寸16,触点数量10:5A
    - 壳体尺寸21,触点数量10:10A
    - 壳体尺寸21,触点数量16:5A
    - 壳体尺寸25,触点数量4:30A
    - 壳体尺寸25,触点数量16:10A
    - 壳体尺寸25,触点数量24:5A
    - 电压额定值
    - 壳体尺寸13,触点数量3:100V AC, 140V DC
    - 壳体尺寸16,触点数量7:100V AC, 140V DC
    - 壳体尺寸21,触点数量10:100V AC, 140V DC
    - 壳体尺寸25,触点数量4:300V AC, 420V DC
    - 壳体尺寸25,触点数量16:100V AC, 140V DC
    - 工作温度范围
    - 操作温度范围:-25℃ 至 +85℃
    - 存储温度范围:-10℃ 至 +60℃

    产品特点和优势


    1. 防水性能:JR-W系列达到IP67和IP68防护等级,可以在1米深的水中浸泡30分钟(IP67),或者2米深的水中浸泡14天(IP68)。
    2. 耐腐蚀性:外部壳体采用镀层处理,提升耐腐蚀性,可在各种恶劣环境中使用。
    3. 接触电阻:JR16-10接触端子压接类型接触电阻最大5mΩ。
    4. 绝缘电阻:最小1,000MΩ(JR25-4接触端子)。
    5. 耐振性:最大10μs不出现电气断开现象,频率范围10到55Hz/周期,振幅0.75mm,三个轴向各方向2小时。

    应用案例和使用建议


    - 应用场景:JR-W系列防水连接器广泛应用于汽车、工业自动化、医疗器械等要求高可靠性和防水防尘的领域。
    - 使用建议:确保连接前关闭电源;使用插座端作为电路的电源侧;确保耦合到位;选择合适的电缆直径;确保正确的连接方法,如焊接或压接。

    兼容性和支持


    - 兼容性:JR-W系列防水连接器与各类高压线缆和电缆组件高度兼容,适用于多种工业环境。
    - 支持和服务:厂家提供详细的安装指导和技术支持,以确保用户能够正确安装和使用产品。

    常见问题与解决方案


    1. Q:如何确保连接器的防水效果?
    - A:确保所有连接部件都按照规定的步骤正确安装,并使用指定的密封圈材料。
    2. Q:在高压环境下,如何保护连接器的可靠性?
    - A:定期检查连接器的电气特性,如接触电阻和绝缘电阻,并确保适当的维护。

    总结和推荐


    JR-W系列防水圆形连接器凭借其出色的防水、耐腐蚀性能及高可靠性,在多个应用领域展现出强大的市场竞争力。对于需要在极端环境条件下保持连接稳定性的应用场景,JR-W系列连接器是一个理想的选择。强烈推荐在上述应用中使用JR-W系列连接器。

JR13WR-3P(71)参数

参数
外壳材料 Aluminum Alloy
针脚数 3pin
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
颜色 黑色
端接 焊盘
额定电流 10A
安装方式 法兰安装,面板安装
应用等级 工业级,汽车级,电信级
零件状态 停产
包装方式 散装

JR13WR-3P(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR13WR-3P(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR13WR-3P(71) JR13WR-3P(71)数据手册

JR13WR-3P(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
