首页  >  产品百科  >  JRC21BR-26P(71)

JRC21BR-26P(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 圆形连接器插座, JR系列, 26芯, 面板安装, 焊接
供应商型号: 2318639
供应商: element14
标准整包数: 1

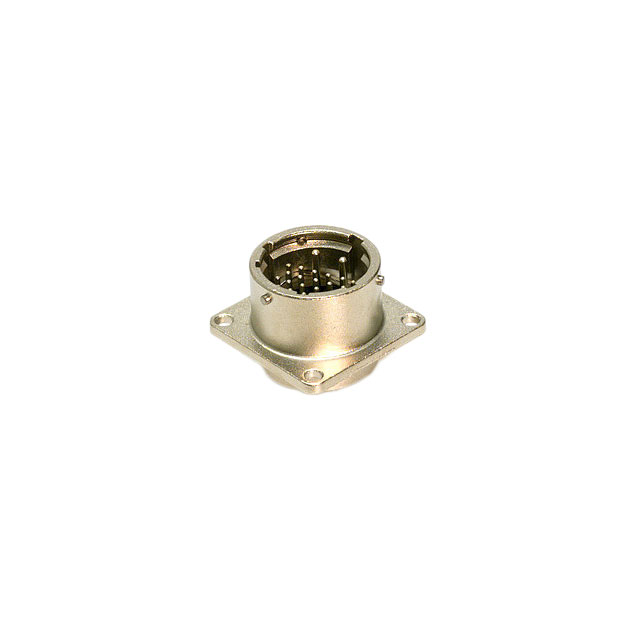

HIROSE ELECTRIC 圆形连接器 JRC21BR-26P(71)

JRC21BR-26P(71)概述

    JR系列圆型连接器技术手册

    产品简介


    JR系列连接器是根据日本工业标准JIS C 5432 "家用电器用圆形连接器" 制造的高品质连接器。适用于各种家用电器、汽车和工业设备中,具有高可靠性和耐久性。这些连接器主要用于传输电力和信号,广泛应用于通信设备、仪器仪表、自动化控制系统等领域。

    技术参数


    JR系列连接器的技术规格如下:
    - 额定电流
    - Shell Size 13: 3个触点 - 10A
    - Shell Size 13: 5个触点 - 5A
    - Shell Size 16: 7个触点 - 10A
    - Shell Size 16: 10, 14个触点 - 5A
    - Shell Size 21: 10个触点 - 10A
    - Shell Size 21: 16个触点 - 5A (压接型: 3A)
    - Shell Size 21: 26个触点 - 5A (仅限A和B - 10A)
    - Shell Size 25: 4个触点 - 30A
    - Shell Size 25: 5个触点 - 10A
    - Shell Size 25: 16个触点 - 5A (压接型: 3A)
    - Shell Size 25: 24个触点 - 5A (压接型: 3A)
    - 额定电压
    - Shell Size 13: 3个触点 - AC250V, DC350V
    - Shell Size 16: 7, 10, 14个触点 - AC250V, DC350V
    - Shell Size 21: 10, 16, 26个触点 - AC250V, DC350V
    - Shell Size 25: 4个触点 - AC1000V, DC1400V
    - Shell Size 25: 5个触点 - AC250V, DC350V
    - 工作温度范围
    - 操作温度范围: -25°C 至 +85°C
    - 储存温度范围: -10°C 至 +60°C
    - 其他规格
    - 接触电阻: 最大5mΩ (对于某些型号为10mΩ)
    - 绝缘电阻: 最小1,000MΩ (某些型号为最小10,000MΩ)
    - 耐电压: 在AC 1000V下无电弧闪络或击穿 (某些型号为AC 3000V)
    - 振动抵抗: 在10至55Hz的频率范围内无10µs以上电气中断
    - 冲击抵抗: 加速度490m/s², 持续时间11ms, 六个方向, 三个周期
    - 环境湿度: 相对湿度90%至95%条件下, 温度40°C, 96小时后绝缘电阻最小5,000MΩ

    产品特点和优势


    1. 高可靠性: JR系列连接器采用铝合金壳体和银镀层触点,确保在严苛环境下的高可靠性。
    2. 多样化规格: 提供多种尺寸和接触点数量选择,以满足不同应用需求。
    3. 宽工作温度范围: -25°C至+85°C的工作温度范围使其适用于极端气候条件。
    4. 卓越的耐振动和冲击性能: 通过严格的测试确保连接器在高振动和冲击环境下的稳定性。

    应用案例和使用建议


    - 家用电器: JR系列连接器可用于微波炉、冰箱等家用电器,提供稳定可靠的电源和信号传输。
    - 工业设备: 广泛应用于工业自动化控制系统,提供高度可靠的数据传输和供电。
    - 汽车行业: 高品质的设计使其成为汽车电气系统中的理想选择,尤其是在需要高度可靠性的应用场景中。
    使用建议:
    - 在潮湿环境下使用时,建议定期检查绝缘电阻,确保长期稳定运行。
    - 在高振动或冲击环境中使用时,建议进行额外的固定措施以防止连接松动。

    兼容性和支持


    JR系列连接器与同类标准产品兼容,可方便地替换现有连接器。制造商提供了详尽的技术支持和维护服务,确保客户在使用过程中能够获得及时帮助。

    常见问题与解决方案


    - 问题: 连接器接触不良。
    - 解决方案: 检查连接器的安装和连接是否正确,重新焊接或更换损坏的触点。
    - 问题: 连接器耐电压测试未通过。
    - 解决方案: 检查连接器是否有损坏或腐蚀,必要时更换新的连接器。
    - 问题: 使用环境中有硫化气体导致表面腐蚀。
    - 解决方案: 避免将连接器暴露在含有硫化气体的环境中,定期检查并清洁连接器表面。

    总结和推荐


    JR系列连接器以其卓越的可靠性和多样性在多个行业中广泛应用。其广泛的工作温度范围和高耐振动冲击能力使其成为在严苛环境下的首选。对于需要高可靠性和稳定性的应用场景,强烈推荐使用JR系列连接器。

JRC21BR-26P(71)参数

参数
类型 Bayonet Lock,Male Pins,Receptacle
颜色 银色
端接 焊盘
额定电流 5A
外壳材料 Aluminum Alloy
针脚数 26pin
触头镀层 - 配接
长*宽*高 26.5mm(长度)*29mm(高度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装,袋装

JRC21BR-26P(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JRC21BR-26P(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JRC21BR-26P(71) JRC21BR-26P(71)数据手册

JRC21BR-26P(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 114.04
10+ ¥ 98.81
25+ ¥ 93.7
50+ ¥ 92.33
100+ ¥ 81.45
250+ ¥ 76.03
库存: 42
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 114.04
