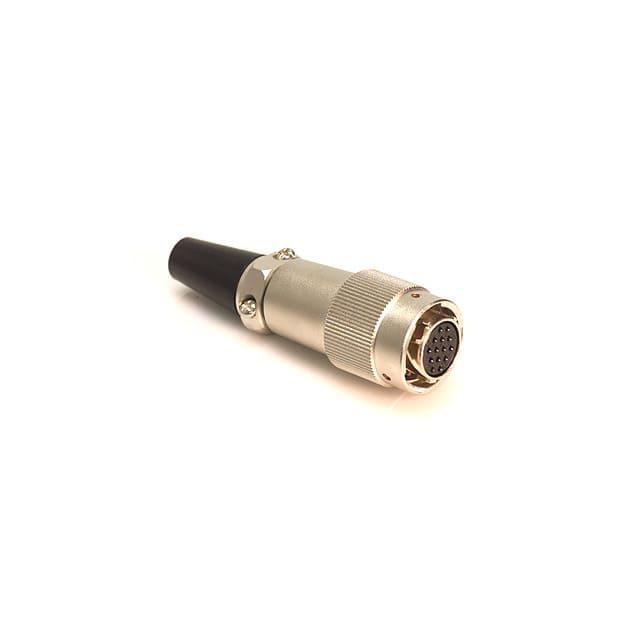

JRC16BP-14S(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Bayonet Lock,Female Sockets,Plug 焊盘 14pin Aluminum Alloy 5A 银 银色 导线安装,自由悬挂,通孔安装 91mm(长度)
供应商型号: CSJ-ST50179656
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 JRC16BP-14S(71)

JRC16BP-14S(71)概述

    JR系列圆形连接器的技术手册

    产品简介


    JR系列圆形连接器符合日本工业标准JIS C 5432的规定,适用于各种电气设备的连接需求。这些连接器因其出色的性能和可靠性,在众多行业如汽车制造、通讯设备、工业自动化等领域得到广泛应用。

    技术参数


    - 额定电流
    - 壳体尺寸13:3针 - 10A,5针 - 5A
    - 壳体尺寸16:7针 - 10A,10针 - 5A,14针 - 5A
    - 壳体尺寸21:10针 - 10A,16针 - 5A,26针 - 5A(仅A、B接触 - 10A)
    - 壳体尺寸25:4针 - 30A,5针 - 10A,16针 - 5A(仅压接型 - 3A)
    - 额定电压
    - 壳体尺寸13:3针、5针 - AC250V、DC350V
    - 壳体尺寸16:7针、10针、14针 - AC250V、DC350V
    - 壳体尺寸21:10针、16针、26针 - AC1000V、DC1400V
    - 壳体尺寸25:4针、5针、16针、24针 - AC1000V、DC1400V
    - 工作温度范围
    - 操作温度:-25°C至+85°C
    - 存储温度:-10°C至+60°C
    - 其他规格
    - 接触电阻:5mΩ最大
    - 绝缘电阻:1000MΩ最小
    - 耐压测试:无闪络或击穿 - AC 1000V持续1分钟
    - 震动测试:无电断 - 10μs以上
    - 冲击测试:无电断 - 加速度490m/s²,持续11ms
    - 循环插拔测试:接触电阻10mΩ最大,500次
    - 温度循环测试:绝缘电阻1000MΩ最小
    - 防潮测试:绝缘电阻(干燥时)100MΩ最小,湿度90%-95%,40°C,96小时

    产品特点和优势


    - 高可靠性:符合JIS C 5432标准,确保长期稳定可靠的工作。
    - 多种规格:提供多种壳体尺寸和接触数量的选择,以适应不同的应用需求。
    - 耐用性强:优秀的振动和冲击性能,适合恶劣环境下的应用。
    - 易于安装:支持手动和自动压接工具,简化安装过程。

    应用案例和使用建议


    - 汽车制造业:适合用于车身内部线束连接,确保稳定的电气连接。
    - 通讯设备:可用于各种通讯基站的电源连接和信号传输。
    - 工业自动化:适用于工业机器人及控制系统中的连接需求。
    使用建议:
    - 在高温、高湿或粉尘环境下使用时,注意防潮措施。
    - 长期未使用的产品应在检查可焊性后使用。

    兼容性和支持


    - 本产品与其他HIROSE生产的配套组件具有良好的兼容性。
    - 厂商提供全面的技术支持和售后服务,包括压接工具和插拔工具等。

    常见问题与解决方案


    - 问题1:接触电阻过高
    - 解决方案:检查接触面是否清洁,并重新进行压接操作。

    - 问题2:插头无法插入
    - 解决方案:确认壳体尺寸和接触数量是否匹配,并检查是否有异物堵塞。

    总结和推荐


    JR系列圆形连接器凭借其卓越的性能和广泛的适用性,成为市场上备受推崇的产品之一。适用于需要高可靠性的各种电气应用。强烈推荐在关键电气连接需求的场合使用。

JRC16BP-14S(71)参数

参数
额定电流 5A
外壳材料 Aluminum Alloy
针脚数 14pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Plug
颜色 银色
端接 焊盘
长*宽*高 91mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 最后售卖
包装方式 散装,袋装
