HR10A-7P-4PC(73)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 微型圆形连接器插头, HR10系列, 4芯, 电缆安装, 压接
供应商型号: CSJ-ST49073549
供应商: 海外现货
标准整包数: 1

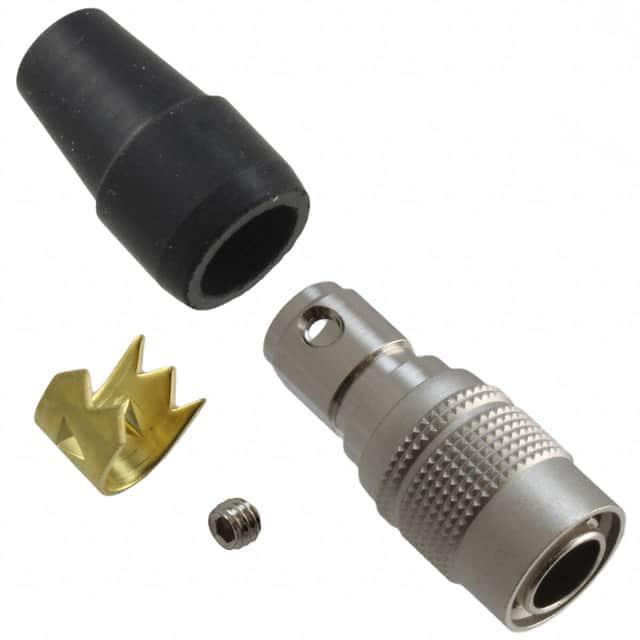

HIROSE ELECTRIC 圆形连接器 HR10A-7P-4PC(73)

HR10A-7P-4PC(73)概述

    HR10 Series Push-Pull Connectors

    1. 产品简介


    产品类型:HR10系列是一种推拉式微型连接器,专为微型化、高密度和易于操作的应用而设计。该系列连接器适用于各种小型电子设备,特别是便携式电子设备,对可靠性和外观都有较高要求。
    主要功能:
    - 支持推拉式快速连接和断开
    - 防误插设计,确保正确连接
    - 高密度设计,便于多安装
    - 易于布线和安装,无需螺丝
    - 简洁美观的设计
    应用领域:
    - 小型电子设备
    - 便携式电子设备
    - 需要高度可靠的通信系统

    2. 技术参数


    - 材料:
    - 外壳:锌合金和黄铜,表面经过亚光镍处理
    - 绝缘体:聚酰胺/PBT(蓝色或黑色)
    - 插针:黄铜/青铜,表面镀银或金
    - 带孔插座:铍青铜/磷青铜,表面镀银或金
    - 订购信息:
    - 序列号:HR10
    - 型号:A(低成本型号)、G(屏蔽型号)、E(内置电容器)、B(同轴端子)、D(连接套筒旋转受限)
    - 壳体尺寸:表示插头部分外径,单位为毫米
    - 外形尺寸:
    - 插头:
    - 连接器型号:HR10-7P-6P(73)
    - 外径(D):28.5mm
    - 重量:8g
    - 插座:
    - 连接器型号:HR10-7R-6S(73)
    - 外径(D):14mm
    - 重量:3.5g
    - 电缆连接方法:
    - 电缆末端处理
    - 焊接中心导体
    - 压接外部导体
    - 防水型号:
    - 序号:HR10A-10WTP-12P(73)
    - 外径(D):15mm
    - 重量:15g
    - 技术规格:
    - 特性阻抗:50Ω
    - 绝缘电阻:≥1000MΩ @DC250V
    - 接触电阻:中心 ≤6.5mΩ,外侧 ≤4mΩ @DC1A
    - 耐压:AC250V rms for 1 minute
    - VSWR:≤1.3 (0-1000MHz)

    3. 产品特点和优势


    - 紧凑设计:HR10系列连接器体积小巧,但具有良好的平衡布局和结构,适用于有限空间内。
    - 易用性:采用“推拉”操作机制,方便快捷地连接和断开。
    - 防误插:五键系统防止错误连接,确保每次都能准确插入。
    - 防护设计:插针位置合理,避免盲插时可能造成的损坏。
    - 高密度:节省空间的设计使得多个连接器可以安装在一起。
    - 简易安装:无螺丝设计简化布线和安装过程。
    - 简洁外观:设计精美的连接器外观提升了设备的整体质感。

    4. 应用案例和使用建议


    - 应用案例:
    - 便携式电子设备(如平板电脑、智能手机、便携式电源等)
    - 通信设备(如无线通信模块、传感器等)
    - 使用建议:
    - 对于需要防水的场合,可以选择防水型号(如HR10A-10WTP-12P(73))。
    - 在安装过程中,确保按照手册中的指示正确处理电缆末端并焊接导体。
    - 安装完成后,仔细检查每个连接器的安装位置,确保符合设计要求。

    5. 兼容性和支持


    - 兼容性:HR10系列连接器与多种电缆和电子设备兼容,具体参见手册中的适用电缆和连接器表。
    - 支持和维护:请向制造商申请工程图纸以获取最新和最准确的设计信息。同时,制造商提供了详尽的技术文档和客户支持服务,以帮助用户正确安装和维护连接器。

    6. 常见问题与解决方案


    - 问题:如何确保连接器的防水性能?
    - 解决方案:对于防水型号(如HR10A-10WTP-12P(73)),在组装连接器时需填充树脂以防止水渗透。
    - 问题:连接器接触不良怎么办?
    - 解决方案:确保按照手册中的步骤正确处理电缆末端并焊接导体。同时,检查接触面是否清洁,如有必要,可以使用酒精擦拭。

    7. 总结和推荐


    HR10系列推拉式连接器以其独特的紧凑设计、易用性和高可靠性,在众多电子设备中表现出色。其广泛应用范围、简单的安装方式以及完善的防水解决方案使其成为市场上的优质选择。推荐在需要高可靠性和紧凑设计的应用中使用HR10系列连接器。

HR10A-7P-4PC(73)参数

参数
颜色 -
端接 -
额定电流 2A
外壳材料 Zinc Alloy
针脚数 4pin
触头镀层 - 配接 -
类型 Plug Housing,Push-Pull
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

HR10A-7P-4PC(73)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HR10A-7P-4PC(73)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC HR10A-7P-4PC(73) HR10A-7P-4PC(73)数据手册

HR10A-7P-4PC(73)封装设计

查看详情并下载
Symbol
Footprint
3D Model
