JR21WP-16P(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Male Pins,Plug,Threaded 焊盘 16pin Aluminum Alloy 5A 银 黑色 导线安装,自由悬挂,通孔安装
供应商型号: CSJ-ST32162866
供应商: 海外现货
标准整包数: 1

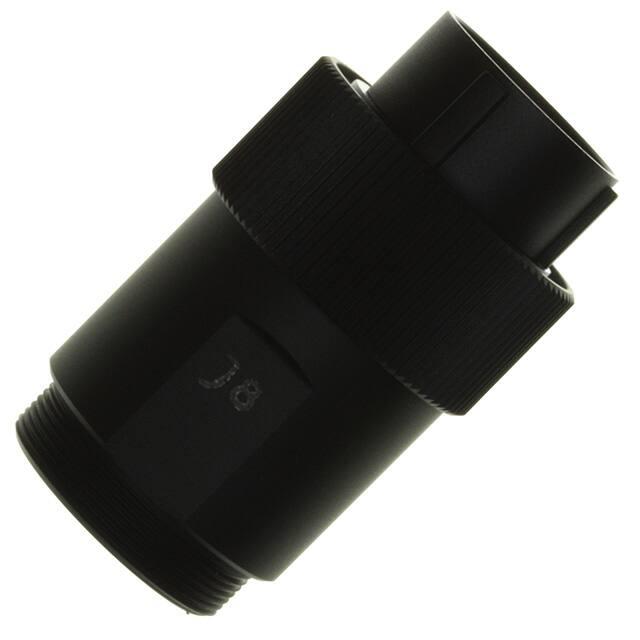

HIROSE ELECTRIC 圆形连接器 JR21WP-16P(71)

JR21WP-16P(71)概述

    JR-W系列防水圆形连接器技术手册

    产品简介


    JR-W系列防水圆形连接器是一款高可靠性的防水连接器,适用于各种严苛的工作环境。它包括多种规格,能够适应不同的电流需求和电压等级。本系列产品广泛应用于汽车、工业自动化、通信设备和消费电子等领域。

    技术参数


    1. 额定电流
    - 壳体尺寸 13: 3个触点时为10A,5个触点时为5A
    - 壳体尺寸 16: 7个触点时为10A,10个触点时为5A
    - 壳体尺寸 21: 10个触点时为10A,16个触点时为5A
    - 壳体尺寸 25: 4个触点时为30A,16个触点时为10A,24个触点时为5A
    2. 额定电压
    - 壳体尺寸 13: 100V AC, 140V DC
    - 壳体尺寸 16: 100V AC, 140V DC
    - 壳体尺寸 21: 100V AC, 140V DC
    - 壳体尺寸 25: 300V AC, 420V DC (4个触点),100V AC, 140V DC (16个触点, 24个触点)
    3. 工作温度范围
    - 操作温度范围:-25°C至+85°C
    - 存储温度范围:-10°C至+60°C

    产品特点和优势


    1. 防水性能
    - JR-W系列在对接状态下达到IP67和IP68防护等级。
    - IP67:浸入1米深水中30分钟
    - IP68:浸入2米深水中14天
    - 防水等级使得该系列连接器适用于恶劣的户外和水下环境。
    2. 耐腐蚀性
    - 外壳经过镀层处理以提高耐腐蚀性,适合于各种复杂环境的应用。
    3. 高可靠性
    - 具备抗振动和抗冲击能力,在10-55Hz/周期,振幅为0.75mm的情况下,振动测试超过2小时无电气中断。
    - 适用于需要高度可靠性的应用场合,如汽车行业。

    应用案例和使用建议


    1. 应用案例
    - 在汽车行业中,JR-W系列用于车灯、车载音响系统等关键部件的连接。
    - 在工业自动化领域,它被用来连接复杂的机械和控制系统。
    2. 使用建议
    - 在安装过程中,确保正确的电缆直径和合适的压接接触。
    - 在组装前确认电缆装配的适用性,以确保最佳效果。

    兼容性和支持


    - 该产品与其他标准圆形连接器具备良好的兼容性,适用于大多数工业设备。
    - 厂商提供技术支持和培训服务,确保用户能够正确使用和维护该产品。

    常见问题与解决方案


    1. 问题: 无法正常插拔连接器
    - 解决方案: 确认连接器已经完全对齐,并且耦合处于完全锁定状态。
    2. 问题: 连接不稳定
    - 解决方案: 检查电缆直径是否符合要求,并确保连接处的扭矩达到规定值。
    3. 问题: 连接器外壳损坏
    - 解决方案: 更换损坏的外壳部件,并确保重新组装时正确安装密封圈。

    总结和推荐


    综上所述,JR-W系列防水圆形连接器以其出色的防水和耐腐蚀性能,以及高可靠性和广泛应用范围,成为各行业优选的产品之一。特别是对于那些需要在严苛环境下工作的设备来说,这是一个理想的选择。鉴于其卓越的性能和市场竞争力,我们强烈推荐该产品。
    这篇文章通过提取并整理手册中的内容,全面介绍了JR-W系列防水圆形连接器的技术参数、特点、应用和使用建议,同时给出了具体的支持和服务信息。希望这些内容能够帮助用户更好地理解和使用该产品。

JR21WP-16P(71)参数

参数
颜色 黑色
端接 焊盘
额定电流 5A
外壳材料 Aluminum Alloy
针脚数 16pin
触头镀层 - 配接
类型 Male Pins,Plug,Threaded
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级,汽车级,电信级
零件状态 停产
包装方式 散装,袋装

JR21WP-16P(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR21WP-16P(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR21WP-16P(71) JR21WP-16P(71)数据手册

JR21WP-16P(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
