首页  >  产品百科  >  FX2C-80P-1.27DSA(71)

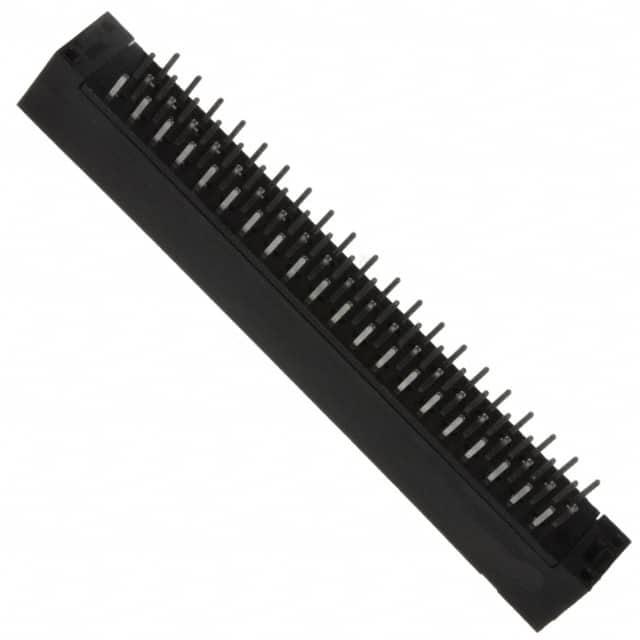

FX2C-80P-1.27DSA(71)

厂牌: HIROSE ELECTRIC
产品描述: Plug 焊盘 2 80pin 200nm 金 中心安装,通孔安装
供应商型号: 798-FX2C80P1.27DSA71
供应商: Mouser
标准整包数: 1

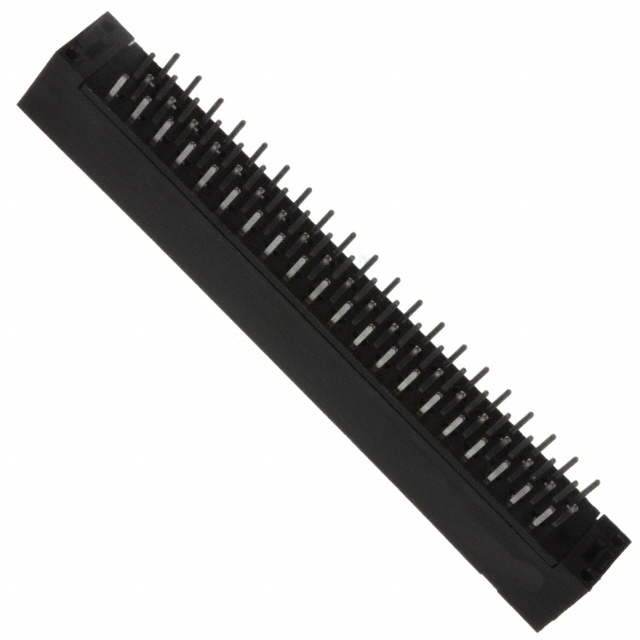

HIROSE ELECTRIC D-Sub/D形连接器 - 并口 FX2C-80P-1.27DSA(71)

FX2C-80P-1.27DSA(71)概述

    1.27mm Pitch Multi-function Two Piece Connector (FX2 Series)

    1. 产品简介


    产品类型: 1.27mm Pitch Multi-function Two Piece Connector(FX2系列)
    主要功能:
    - 多种连接方式,支持多种产品线
    - 简易的一键操作功能
    - 板对板连接
    - 板对电缆连接
    - 表面贴装技术(SMT)型连接
    应用领域:
    适用于计算机、外围设备、各种机器等领域。

    2. 技术参数


    电流额定值: 0.5A
    温度范围: 操作温度范围 -55°C 至 +85°C(注1);存储温度范围 -10°C 至 +60°C(注2)
    电压额定值: 125V AC
    湿度范围: 操作湿度范围 40% 至 80%;存储湿度范围 40% 至 70%(注2)
    技术规格:
    - 绝缘电阻: ≥1000MΩ(250V DC)
    - 耐压强度: 无闪络或绝缘击穿(300V AC/1分钟)
    - 接触电阻: ≤45mΩ(100mA测试)
    - 振动耐受性: 频率10至55Hz,单振幅0.75mm,每个方向2小时
    - 湿度耐受性(稳态): 接触电阻≤55mΩ;绝缘电阻≥100MΩ(温度40°C,湿度90%至95%,96小时)
    - 温循耐受性: 接触电阻≤55mΩ;绝缘电阻≥100MΩ(-85°C至+15至35°C,每循环30分钟至2至3分钟)
    - 耐用性(插拔循环): 接触电阻≤55mΩ,500次插拔循环
    - 焊接耐热性: 无性能影响的变形

    3. 产品特点和优势


    - 多功能连接: 可以进行板对板和板对电缆的多种连接,满足不同需求。
    - 简易操作: 通过独特的点击感觉设计,实现一键插入和拔出。
    - 防止误插入: 设计有防止误插入的机制,确保完全匹配。
    - 高可靠性: 高强度金属加固,确保焊接牢固。
    - 广泛适用性: 适用于多种设备,包括计算机和外围设备等。

    4. 应用案例和使用建议


    应用场景:
    - 计算机内部布线
    - 外围设备连接
    - 各种机械设备的布线
    使用建议:
    - 在使用过程中,注意要将板平行插入,避免因垂直插入导致的连接损坏。
    - 插入或拔出时要确保两个锁杠杆都处于内部状态,否则可能导致连接损坏。

    5. 兼容性和支持


    - 兼容性: 可与其他设备和标准接口兼容,具体请参阅详细的产品规格书。
    - 支持和维护: 请联系HIROSE ELECTRIC公司获取更多支持信息。

    6. 常见问题与解决方案


    - Q: 插拔时发生短路
    A: 确保在插入或拔出时两个锁杠杆都位于内部,避免损坏。
    - Q: 连接不稳定
    A: 检查连接是否正确,确保没有灰尘或杂质影响接触。
    - Q: 长时间存储后失效
    A: 确保存储温度和湿度符合规定范围,并在使用前清洁连接器。

    7. 总结和推荐


    综合评估:
    FX2系列1.27mm Pitch Multi-function Two Piece Connector凭借其多功能性、简易操作和广泛的适用性,在市场上具有很高的竞争力。特别适合用于需要高可靠性和灵活性的应用场景。
    推荐:
    强烈推荐使用此产品,特别是在需要多功能连接且对操作简便性有较高要求的应用中。建议用户在购买和安装时仔细阅读技术手册,以充分利用其所有功能并确保长期稳定运行。

FX2C-80P-1.27DSA(71)参数

参数
触头镀层厚度 200nm
类型 Plug
端接 焊盘
排数 2
触头镀层
针脚数 80pin
安装方式 中心安装,通孔安装
零件状态 在售
包装方式 托盘

FX2C-80P-1.27DSA(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX2C-80P-1.27DSA(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC D-Sub/D形连接器 - 并口 HIROSE ELECTRIC FX2C-80P-1.27DSA(71) FX2C-80P-1.27DSA(71)数据手册

FX2C-80P-1.27DSA(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.9115 ¥ 58.4022
10+ $ 5.401 ¥ 45.6385
40+ $ 4.3956 ¥ 37.1428
120+ $ 3.9852 ¥ 33.6749
280+ $ 3.78 ¥ 31.941
520+ $ 3.528 ¥ 29.8116
库存: 34
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 58.4
