HS25P-4(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Female Sockets,Plug,Threaded 焊盘 4pin Copper Alloy 10A 镍 银色 导线安装,自由悬挂,通孔安装
供应商型号: H122805-ND
供应商: Digi-Key
标准整包数: 10

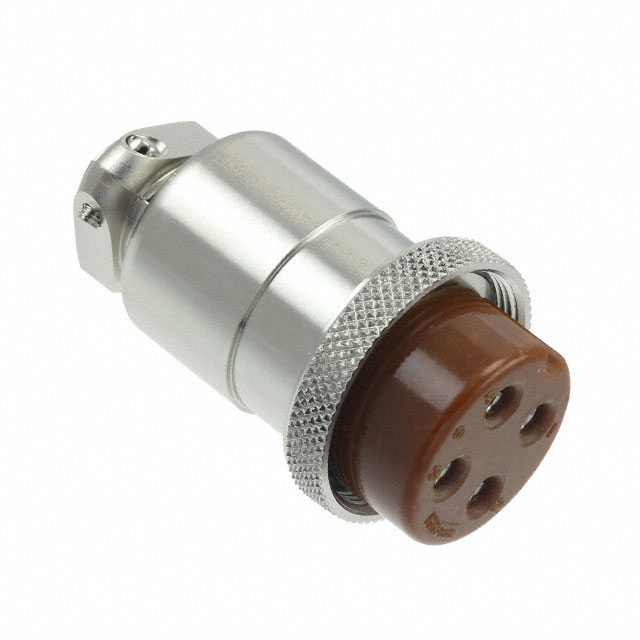

HIROSE ELECTRIC 圆形连接器 HS25P-4(71)

HS25P-4(71)概述

    Hirose HS系列金属壳圆形连接器

    1. 产品简介


    HS系列连接器通常被称为“金属连接器”,是应用最广泛的标准化多引脚圆形连接器之一。这些连接器结构坚固且简单,具有出色的机械和电气稳定性,被NTT(日本电信电话公司)和许多设备制造商作为标准零件采用。

    2. 技术参数


    - 材料
    - 壳体:铜合金金属,镍镀层
    - 绝缘体:合成树脂
    - 针脚:公针为黄铜,镍镀层;母针为黄铜或磷青铜

    - 型号编号规则
    - HS:表示HIROSE STANDARD
    - 尺寸:插合部分绝缘体的外径,分为12, 14, 16, 21, 25, 28和35七种尺寸
    - 类型:P表示插头,R表示插座,J表示杰克,RC表示插座盖
    - 模型变更标记:每次模型变更时用A, B或C表示
    - 引脚数量:如2、3、4、5等
    - 引脚排列变更标记:引脚排列变更后用A, B, C...表示
    - 电气特性
    - 耐电压:AC 1000V一分钟
    - 电流容量:最大10A
    - 绝缘电阻:最小1000 MΩ
    - 接触电阻:最大5 mΩ
    - 安装建议
    - 推荐使用直径1.6mm的平头螺丝进行安装

    3. 产品特点和优势


    HS系列连接器因其高机械稳定性和电气稳定性而备受青睐。它们广泛应用于通信设备、工业自动化设备等领域。独特的设计使得这些连接器能够在恶劣环境中保持高性能表现,适用于各种复杂的工业环境。其可靠的连接性能和卓越的耐用性使其在市场上具有很高的竞争力。

    4. 应用案例和使用建议


    - 应用案例:HS系列连接器常用于通信基站、工业控制系统、医疗设备和高端消费电子产品中。例如,在通信基站中,HS系列连接器可以确保信号传输的可靠性。
    - 使用建议:根据具体应用需求选择合适的尺寸和引脚数。例如,对于高电流应用可以选择较大尺寸的连接器,以确保足够的电流承载能力。在高振动环境下,建议加强固定措施以防止松动。

    5. 兼容性和支持


    HS系列连接器与其他电子元器件或设备兼容性良好。HIROSE提供全面的技术支持和维护服务,包括产品咨询、技术支持和售后维修等。

    6. 常见问题与解决方案


    - 问题一:连接器接触不良
    - 解决方案:检查并重新紧固所有接线端子,确保没有松动。
    - 问题二:接触电阻过高
    - 解决方案:更换新的接触针脚,确保接触表面清洁无污染。
    - 问题三:耐电压测试失败
    - 解决方案:检查整个电路系统是否存在接地故障或其他电气故障,确保电气连接正确无误。

    7. 总结和推荐


    综上所述,HS系列金属壳圆形连接器以其高机械稳定性、电气稳定性和可靠性在各类工业应用中表现出色。它们在通信设备、工业自动化设备等领域有着广泛应用。考虑到其卓越的性能和可靠性,我们强烈推荐使用HS系列连接器。此外,HIROSE公司提供的全面支持和维护服务也为用户提供了更多保障。

HS25P-4(71)参数

参数
额定电流 10A
外壳材料 Copper Alloy
针脚数 4pin
触头镀层 - 配接
类型 Female Sockets,Plug,Threaded
颜色 银色
端接 焊盘
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 散装

HS25P-4(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HS25P-4(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC HS25P-4(71) HS25P-4(71)数据手册

HS25P-4(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
