HR10A-10TJ-12P(73)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 微型圆形连接器插座, HR10系列, 12芯, 电缆安装, 焊接
供应商型号: 798-HR10A10TJ12P73
供应商: Mouser
标准整包数: 1

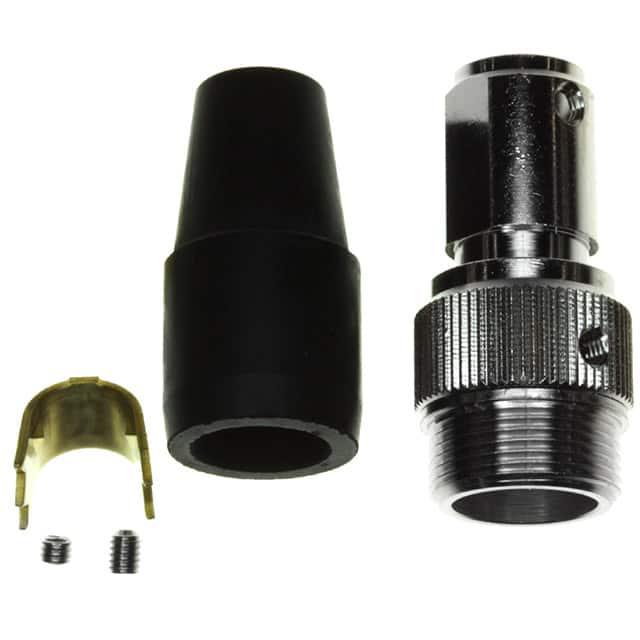

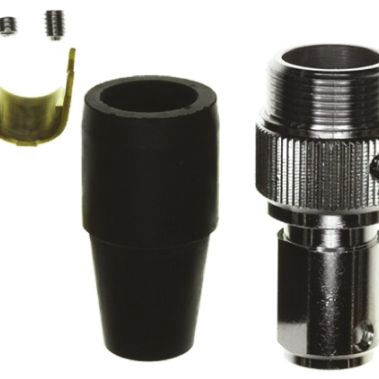

HIROSE ELECTRIC 圆形连接器 HR10A-10TJ-12P(73)

HR10A-10TJ-12P(73)概述

    HR10系列推拉式连接器技术手册

    1. 产品简介


    产品类型: 推拉式连接器
    主要功能: 高可靠性、高密度、易操作
    应用领域: 适用于各种小型电子设备,特别是便携式电子设备。

    2. 技术参数


    - 连接方式: 插头和插座
    - 接触点数: 4至20个
    - 壳体尺寸:
    - 插座(Pin):4至20个接触点
    - 插座(Socket):4至20个接触点
    - 重量:
    - 插头:7g至37g
    - 插座:3g至15g
    - 材质:
    - 壳体:锌合金和黄铜,镀镍
    - 绝缘体:聚酰胺/聚对苯二甲酸丁二酯(蓝色或黑色)
    - 公端子:黄铜/青铜,镀银或镀金
    - 母端子:铍/磷青铜,镀银或镀金
    - 电气特性:
    - 阻抗:50Ω
    - 绝缘电阻:≥1000MΩ(DC250V)
    - 联合电阻:中心≤6.5mΩ,外侧≤4mΩ(DC1A)
    - 耐电压:AC250V r.m.s 1分钟
    - V.S.W.R:≤1.3(0至1000MHz)

    3. 产品特点和优势


    1. 小巧紧凑: 连接器外形紧凑,类似于香烟大小,适合各种有限空间的应用。
    2. 便捷操作: 独特的推拉式耦合机制,方便快速连接和断开。
    3. 极化设计: 五键系统确保正确耦合,即使在盲插情况下也能准确匹配。
    4. 保护针脚: 设计防止盲插过程中针脚受损。
    5. 高密度安装: 推拉式机构节省空间,便于多组安装。
    6. 简化布线和安装: 不需要螺丝,简化布线和安装过程。
    7. 简约美观: 外观简约且经过精心设计,提升设备外观。

    4. 应用案例和使用建议


    应用案例:
    - 移动设备: 手机、平板电脑等便携式电子设备。
    - 工业设备: 小型仪器仪表、便携式医疗设备等。
    使用建议:
    - 在高振动环境下使用时,考虑添加防水装置以提高稳定性。
    - 确保电缆的正确处理,避免因不当处理导致的损坏。
    - 在进行连接和断开操作时,注意对准方向以防止错误连接。

    5. 兼容性和支持


    - 兼容性: 支持多种类型的终端,如焊接和压接。
    - 支持: 厂商提供详细的设计图纸和技术支持文档,确保客户能准确使用和维护产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 针脚损坏 | 使用正确的端子和接线方法,防止过度施力。 |
    | 连接不稳定 | 确保接头完全插入,并检查是否符合规格。 |
    | 耐压测试失败 | 检查绝缘层是否有损伤或裂纹。 |

    7. 总结和推荐


    总结:
    HR10系列推拉式连接器以其紧凑设计、便捷操作和高可靠性成为市场上的佼佼者。它不仅满足了便携式电子设备的需求,还适用于各种小型电子设备,确保在复杂环境中仍能稳定运行。
    推荐:
    强烈推荐HR10系列推拉式连接器,特别适用于追求紧凑设计、高可靠性和易于操作的小型电子设备。无论是工业设备还是消费电子,HR10系列都是一个值得信赖的选择。

HR10A-10TJ-12P(73)参数

参数
外壳材料 Brass
针脚数 12pin
触头镀层 - 配接
类型 Jack,Male Pins,Threaded
颜色 银色
端接 焊盘
额定电流 2A
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

HR10A-10TJ-12P(73)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HR10A-10TJ-12P(73)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC HR10A-10TJ-12P(73) HR10A-10TJ-12P(73)数据手册

HR10A-10TJ-12P(73)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 30.822 ¥ 260.4459
10+ $ 23.22 ¥ 196.209
100+ $ 21.903 ¥ 185.0804
260+ $ 21.273 ¥ 179.7568
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 260.44
