首页  >  产品百科  >  JR16PK-7P(71)

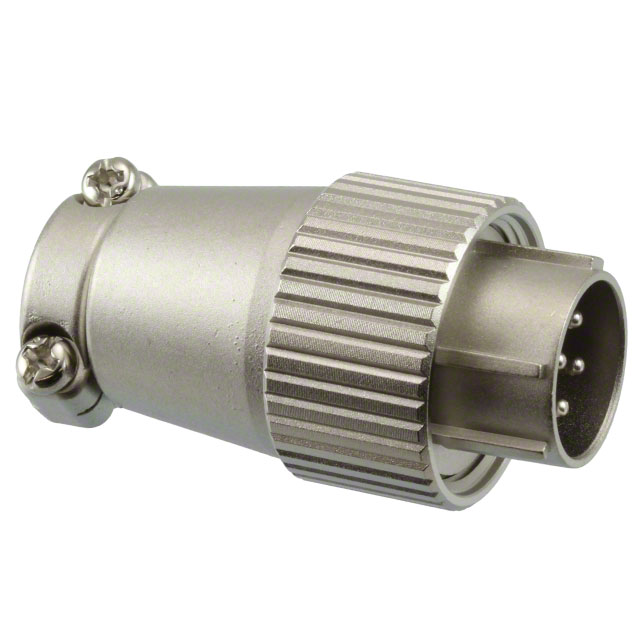

JR16PK-7P(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Male Pins,Plug,Threaded 焊盘 7pin Aluminum Alloy 10A 银 银色 导线安装,自由悬挂,通孔安装
供应商型号: CSJ-ST50399764
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 JR16PK-7P(71)

JR16PK-7P(71)概述

    JR 系列圆型连接器:产品技术手册

    产品简介


    JR系列圆型连接器是符合日本工业标准JIS C 5432的高性能连接器,用于家用电器和其他需要高度可靠性的电气应用场合。这些连接器具备多种型号,包括带有螺纹锁紧结构的插头和插座,适用于不同的电流和电压需求。

    技术参数


    JR系列连接器的关键技术参数如下:
    - 额定电流
    - 壳体尺寸为13时,3针接头:10A;5针接头:5A
    - 壳体尺寸为16时,7针接头:10A;10针和14针接头:5A
    - 壳体尺寸为21时,10针接头:10A;16针接头:5A(压接型:3A);26针接头:10A(仅A和B号接点)
    - 壳体尺寸为25时,4针接头:30A;5针接头:10A;16针和24针接头:5A(压接型:3A)
    - 额定电压
    - 壳体尺寸为13时:交流250V,直流350V
    - 壳体尺寸为16时:交流250V,直流350V
    - 壳体尺寸为21时:交流250V,直流350V
    - 壳体尺寸为25时:交流1000V,直流1400V;交流250V,直流350V
    - 工作温度范围
    - 操作温度范围:-25°C至+85°C
    - 存储温度范围:-10°C至+60°C
    - 其他关键指标
    - 接触电阻最大值:5毫欧姆(特殊情况下可放宽至10毫欧姆)
    - 绝缘电阻最小值:1000兆欧姆(某些特定情况最小值为10000兆欧姆)
    - 耐压:无闪络或介电击穿(交流1000V,持续1分钟)
    - 振动和冲击耐受性:无电气断开时间超过10微秒
    - 温度循环测试:绝缘电阻最小值1000兆欧姆
    - 湿度耐受性:在高湿度环境中绝缘电阻最小值达到100兆欧姆

    产品特点和优势


    JR系列圆型连接器具有以下特点和优势:
    - 高可靠性:特别适用于需要高度可靠性的汽车等领域。
    - 多样化选择:提供多种型号,以适应不同的应用需求。
    - 强大的电气性能:满足各种电压和电流要求。
    - 环境适应性强:适用于广泛的环境条件。
    - 长寿命设计:通过振动和冲击测试,确保在恶劣环境下稳定运行。

    应用案例和使用建议


    这些连接器广泛应用于汽车制造、工业自动化和家用电器等行业。例如,在汽车应用中,可以实现电源和信号的有效传输。对于使用建议,建议根据具体应用场景选用合适的型号,并遵循制造商的安装指南进行正确安装和连接,以保证最佳性能和长期可靠性。

    兼容性和支持


    JR系列连接器兼容各类螺纹锁紧结构的接头和插座。制造商提供了一系列的工具来方便用户的安装和维护,如手动压接工具、自动压接机和拔出工具等。此外,制造商还提供了详细的安装说明和技术支持,以帮助用户解决在安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题1:接触电阻过高
    - 解决方案:检查是否已经按照规定程序正确安装并拧紧接头。
    - 问题2:绝缘电阻过低
    - 解决方案:确认存储条件符合要求,并重新测试。

    总结和推荐


    总体来说,JR系列圆型连接器是一款高性能、高可靠性的连接器产品。其多种型号可以满足不同应用需求,同时通过严格的质量控制和测试确保长期稳定运行。建议在需要高可靠性的场合选用此系列产品。
    如果你的应用需要一款可靠的连接器,JR系列圆型连接器将是你的理想选择。

JR16PK-7P(71)参数

参数
针脚数 7pin
触头镀层 - 配接
类型 Male Pins,Plug,Threaded
颜色 银色
端接 焊盘
额定电流 10A
外壳材料 Aluminum Alloy
安装方式 导线安装,自由悬挂,通孔安装
零件状态 最后售卖
包装方式 散装,袋装

JR16PK-7P(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR16PK-7P(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR16PK-7P(71) JR16PK-7P(71)数据手册

JR16PK-7P(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.8892 ¥ 100.7011
库存: 12
起订量: 5 增量: 1
交货地:
最小起订量为:1
合计: ¥ 100.7
直接购买
加入购物车
