JR16WP-10S(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Female Sockets,Plug,Threaded 焊盘 10pin Aluminum Alloy 5A 银 黑色 导线安装,自由悬挂,通孔安装 46.5mm(长度)
供应商型号: HR1322-ND
供应商: Digi-Key
标准整包数: 1

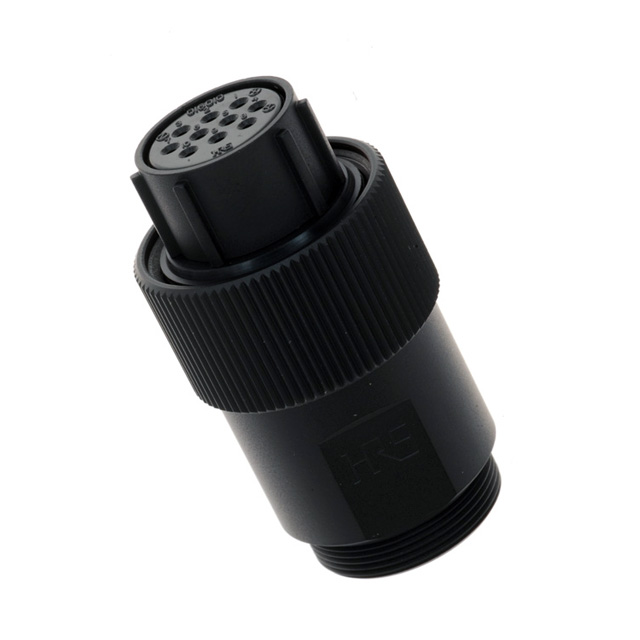

HIROSE ELECTRIC 圆形连接器 JR16WP-10S(71)

JR16WP-10S(71)概述

    防水圆形连接器JR-W系列技术手册

    产品简介


    JR-W系列防水圆形连接器 是一款坚固耐用且具有防水功能的高性能连接器,适用于各种恶劣环境下的应用。这些连接器通过了IP67和IP68防护等级认证,在插合状态下能够承受水下压力。JR-W系列广泛应用于汽车、工业自动化、航海、航空航天等领域,特别是在需要高可靠性和防水性能的场合。

    技术参数


    - 电流额定值:
    - 壳体尺寸13,接触点数量3个时,额定电流为10A;
    - 壳体尺寸16,接触点数量7个时,额定电流为10A;
    - 壳体尺寸25,接触点数量4个时,额定电流为30A。
    - 电压额定值:
    - 壳体尺寸13,接触点数量3个时,交流电压100V,直流电压140V;
    - 壳体尺寸25,接触点数量4个时,交流电压300V,直流电压420V。
    - 工作温度范围:
    - 工作温度范围:-25℃到+85℃;
    - 存储温度范围:-10℃到+60℃。

    产品特点和优势


    1. 防水性能:JR-W系列连接器通过IP67和IP68认证,分别能在1米深的水中浸泡30分钟和2米深的水中浸泡14天,确保在恶劣环境下仍能正常工作。
    2. 抗腐蚀性:外壳采用镀层处理,提升了抗腐蚀能力,使其能够在各种环境中稳定运行。
    3. 机械性能:经过严格的振动和冲击测试,确保了连接器在剧烈震动或冲击条件下的电气连续性。
    4. 绝缘性能:接触电阻不超过5毫欧,绝缘电阻不低于1,000兆欧,具备良好的电气隔离性能。

    应用案例和使用建议


    应用案例:
    JR-W系列连接器在汽车行业得到广泛应用,如电动汽车充电系统、车灯连接等,确保车辆在不同环境条件下保持稳定的电力传输。
    使用建议:
    - 在安装过程中,确保正确选择符合要求的电缆直径,以保证连接器的机械性能和电气性能。
    - 安装完成后,检查所有紧固件的扭矩值是否达到规定标准,以避免因电缆松动而导致的接触不良问题。

    兼容性和支持


    - JR-W系列连接器可与其他同型号的防水圆形连接器或配套组件配合使用,以满足不同应用场景的需求。
    - HIROSE公司提供全面的技术支持,包括安装指导、维修服务等,确保用户能够充分利用该产品的各项功能。

    常见问题与解决方案


    - 问题1:连接器在潮湿环境下性能下降?
    - 解决方案:在高湿度环境下,定期检查绝缘电阻,确保不低于10兆欧。在干燥环境中,应保持不低于1000兆欧的绝缘电阻。

    - 问题2:连接器在振动环境中接触电阻变大?
    - 解决方案:确认安装过程中使用了适当的紧固工具,并按照规定扭矩值进行固定,以确保接触稳定性。

    总结和推荐


    总结:JR-W系列防水圆形连接器凭借其卓越的防水性能、抗腐蚀能力和可靠的电气性能,成为众多高要求应用领域的理想选择。其广泛的适用性、优异的耐久性和高效的支持服务,使得其在市场上具有较强的竞争力。
    推荐:对于需要在恶劣环境下工作的电子产品,JR-W系列防水圆形连接器是一款值得推荐的产品。无论是在汽车制造、工业自动化还是其他需要高度防水性能的领域,都能发挥其卓越的功能。

JR16WP-10S(71)参数

参数
触头镀层 - 配接
类型 Female Sockets,Plug,Threaded
颜色 黑色
端接 焊盘
额定电流 5A
外壳材料 Aluminum Alloy
针脚数 10pin
长*宽*高 46.5mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级,汽车级,电信级
零件状态 停产
包装方式 散装

JR16WP-10S(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR16WP-10S(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR16WP-10S(71) JR16WP-10S(71)数据手册

JR16WP-10S(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
